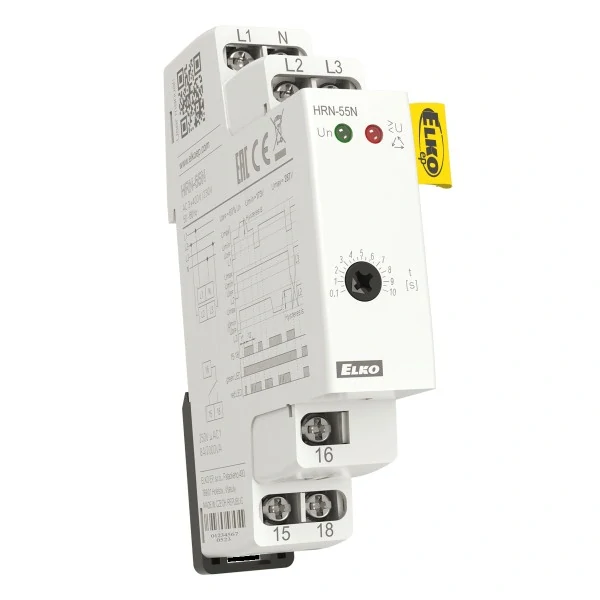

ELKO-EP 7513 HRN-55N Hlídací napěťové relé v 3f soustavě s pevnými úrovněmi

ELKO-EP HRN-55N je spolehlivé hlídací napěťové relé určené pro třífázové soustavy s pevnými úrovněmi detekce. Sleduje pořadí fází, výpadky jednotlivých fází a překročení hlídaného napětí, čímž chrání motory, rozvody a citlivá zařízení před poškozením. Relé je napájeno ze svorek všech fází včetně nulového vodiče, proto efektivně detekuje i jeho přerušení.

Zařízení nabízí kombinaci rychlé pevné prodlevy a nastavitelné reakce: Pevná prodleva T1 (500 ms) zabraňuje zbytečným spouštěním při krátkých přechodových stavech, zatímco nastavitelná prodleva T2 (0.1–10 s) umožňuje přizpůsobit dobu zásahu konkrétní aplikaci. Připojení je jednoduché přes svorky L1, L2, L3, N a relé kontroluje napájení právě jako Napájení L1, L2, L3-N (sleduje tedy také přerušení nulového vodiče).

Technické parametry a montáž jsou koncipovány pro snadnou integraci do rozvaděčů: Napájecí a hlídané napětí Un: 3x 400 V / 230 V / 50–60 Hz, Počet kontaktů: 1x přepínací (AgNi), provozní rozsah teplot -20.. +55 °C, krytí čelního panelu IP40 a svorek IP10. Relé má kompaktní rozměry 90 x 17.6 x 64 mm, hmotnost 63 g a montuje se na DIN lištu podle EN 60715 v libovolné pracovní poloze.

HRN-55N je vhodné pro průmyslové i komerční aplikace, kde je potřeba spolehlivě hlídat kvalitu napájení a zabránit škodám způsobeným nesprávným zapojením fází nebo výpadkem nulového vodiče. Jednoduchá instalace a robustní konstrukce zajišťují dlouhodobý provoz bez časté údržby.
