Noark 100507 Ex9BH 3P D40 Instalační jistič 10 kA, charakteristika D, 40 A, 3pól

Noark 100507 Ex9BH 3P D40 Instalační jistič 10 kA, charakteristika D, 40 A, 3pól

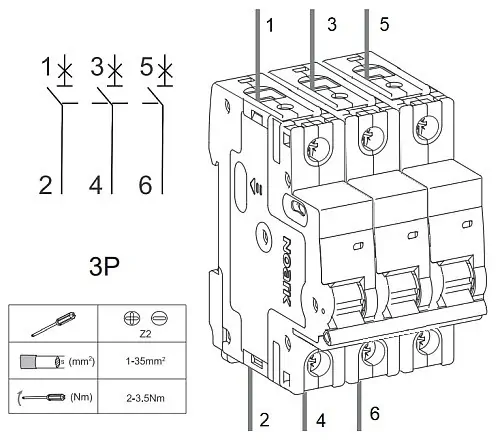

Trojpólový jistič chrání tři fáze elektrického okruhu.

Charakteristika D je jednou z charakteristik jističů a specifikuje dobu, po kterou může jistič odolávat nadproudu nad svým nominálním proudem bez spínání. Charakteristika D je navržena pro ochranu obvodů s zařízeními, která mají vysoký startovací proud, jako jsou transformátory nebo zařízení s velkými elektromotory.

Hlavní vlastnosti charakteristiky D zahrnují:

1. Velmi pomalá reakce: Charakteristika D reaguje na nadproud velmi pomalu. To znamená, že jistič s charakteristikou D je schopen odolávat vyšším nadproudům po delší dobu, což je vhodné pro zařízení s vysokými startovacími proudy, které mohou trvat několik sekund nebo dokonce minut.

2. Ochrana zařízení s vysokým startovacím proudem: Charakteristika D se používá tam, kde jsou zařízení s vysokým startovacím proudem, jako jsou transformátory nebo zařízení s velkými elektromotory, a kde by běžnější jističe s nižšími charakteristikami mohly falešně spínat v důsledku krátkodobých špiček proudu.

Charakteristika D se často používá v průmyslových a komerčních elektrických systémech. V domácím prostředí je méně běžná, protože většina spotřebičů a elektrických zařízení v domácnosti má nižší startovací proudy, a proto jsou obvykle používány jističe s charakteristikou C.

Hodnota 40 A určuje maximální proud, při kterém jistič spíná a odpojuje okruh. V tomto případě je to 40 ampérů.

Zkratová schopnost 10 kA: Toto označení udává krátkodobou proudovou odolnost jističe, tj. jaký proud může jistič bezpečně odpojit při zkratu nebo přetížení. Hodnota 10 kA znamená, že jistič je schopen odolat krátkodobému proudu až 10 000 ampérů.

Instalační jističe Ex9BN jsou vhodné pro domovní i průmyslové aplikace. Jističe lze kombinovat s širokou nabídkou příslušenství včetně pomocných a signalizačních kontaktů, vypínacích spouští, podpěťových a nadpěťových spouští či chráničového modulu. Lze vytvářet rozličné kombinace příslušenství. Ty jsou limitovány pouze celkovým počtem, nikoliv druhem příslušenství - všechny komponenty jsou vzájemně kombinovatelné. Je možno použít až tří jednotek pomocných nebo signalizačních kontaktů a současně až dvou jednotek spouští.

Charakteristiky
