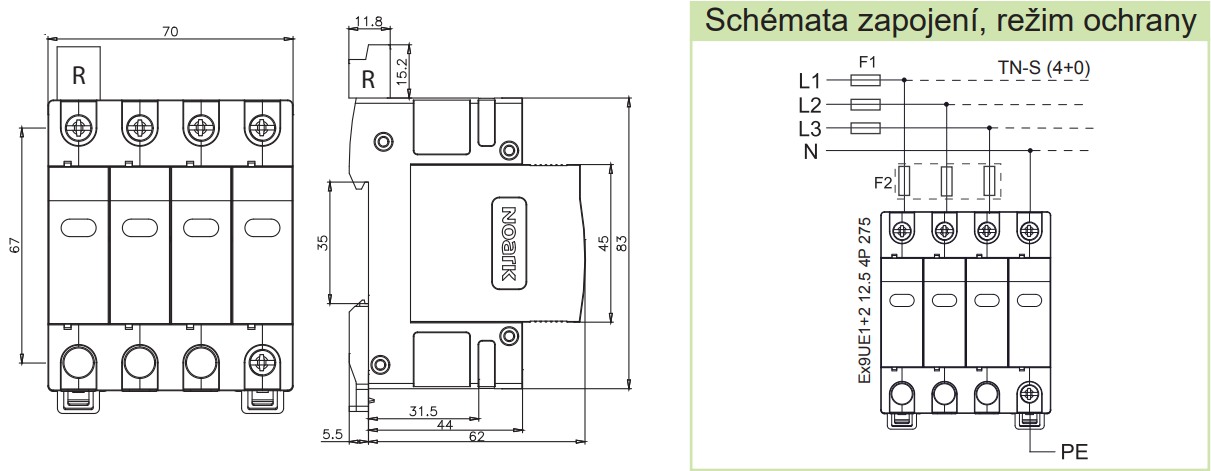

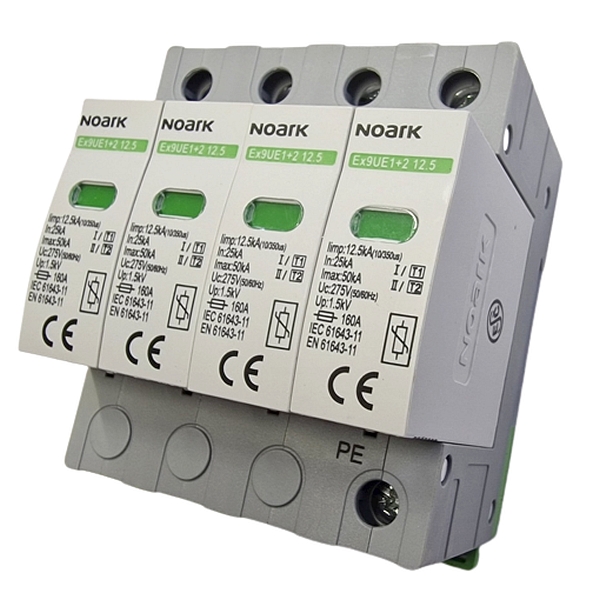

Noark 103342 Ex9UE1+2 12.5 4P 275 Svodič přepětí, třída 1+2 (B+C), Iimp=12,5 kA, Uc=275 VAC, 4pól

Noark 103342 Ex9UE1+2 12.5 4P 275 Svodič přepětí, třída 1+2 (B+C), Iimp=12,5 kA, Uc=275 VAC, 4pól.

• Impulzní výbojový proud Iimp 12,5 kA (10/350 µs) na modul a 50 kA (10/350 µs) pro NPE (+1) modul
• Jmenovitý výbojový proud In
 25 kA (8/20 µs) na modul a 50 kA (8/20 µs) pro NPE (+1) modul
• Maximální výbojový proud Imax 50 kA (8/20 µs) na modul
• Maximální trvalé provozní napětí Uc
 275 V AC a 255 V AC pro NPE (+1) modul
• Díky Iimp 12,5 kA na modul jsou vhodné pro LPL III a LPL IV dle normy ČSN EN 62305 v běžných 3 fázových TN-C a TN-S instalacích

Výrobková řada Ex9UE1+2 12.5 jsou svodiče přepětí typu 1+2. Jsou zamýšleny jako ochrana před účinky nepřímých úderů blesku či přímých úderů nízkých intenzit. V běžných třífázových TN-C soustavách poskytují ochranu pro úrovně LPL III, IV dle ČSN EN 62305 s celkovým proudem zavlečeným do elektroinstalace 37.5 kA a celkovým bleskovým proudem 75 či 100 kA v závislosti na konfiguraci a vzájemné pozici uzemňovacího bodu bleskosvodu, zemniče elektroinstalace a místem instalace svodiče přepětí.
Řada Ex9UE1+2 12.5 je založena na řešení využívajícím výkonných varistorů. Takovéto provedení přináší velmi krátkou dobu odezvy a zaručuje charakteristiky pro oba typy 1 a 2. Modulární design s výměnnými moduly umožňuje jednoduchou a rychlou náhradu funkčních prvků v případě, kdy varistor je za hranicí své životnosti z důvodu vysoké intenzity či četnosti přepěťových pulzů.

PARAMETRY
