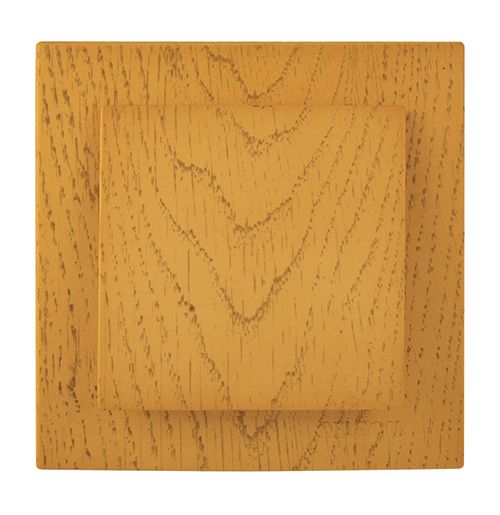

ELITE - Střídavý schodišťový vypínač č.6 světlé dřevo - dub

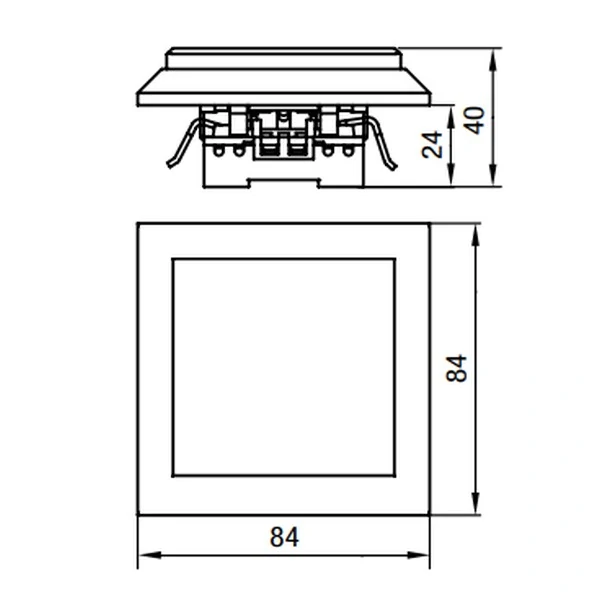

Kompletní složený domovní střídavý schodišťový vypínač č.6 imitace světlého dřeva dub SE06/0-D1 ELITE spínač 10A / 250V pro montáž do instalačních krabic s minimální výškou 45mm.

Výměna rámečku za vícenásobný
Rozbor přední části vypínače ELITE klapky a odejmutí strojku z jednoduchého rámečku.

V případě, že potřebujete použít vícenásobný rámeček pro různou kombinaci zásuvek a vypínačů je zapotřebí:
1. vyjmout tahem klapku (viz. obrázek levá část)
2. zmáčknutí dvou paciček těla strojku vyjmete strojek z rámečku (viz. obrázek pravá část)
3. vyjmutý strojek pak již nasadíte zacvaknutím do vícerámečku na vámi požadované místo.
4. vrátíte klapky zacvaknutím do strojku.

Vypínač lze libovolně kombinovat do vodorovných vícenásobných rámečků

Schéma zapojení vyp. č.6	Co je schodišťový vypínač  řazení č.6
	Vypínač řazení č.6 je tzv. schodišťový vypínač (nebo střídavý), který slouží k ovládání jednoho světelného okruhu ze dvou různých míst najednou. Jedná se o jednopólový přepínač s jedním společným přívodem a dvěma vývody, který se typicky používá na schodištích, chodbách nebo ve větších místnostech, aby bylo možné světlo rozsvítit a zhasnout na obou koncích.
