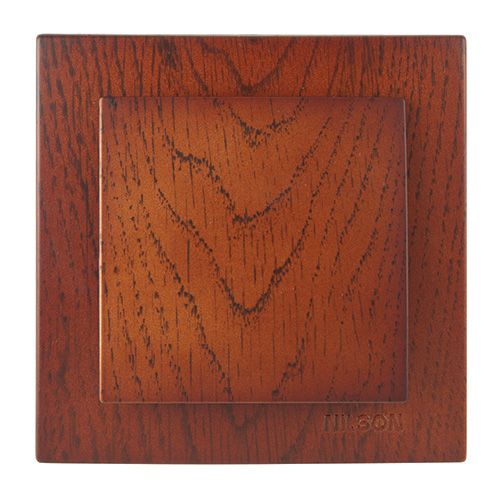

ELITE - Střídavý schodišťový vypínač č.6 střední dřevo - třešeň

Kompletní složený domovní střídavý schodišťový vypínač č.6 imitace středního dřeva třešeň SE06/0-D2 ELITE spínač 10A / 250V pro montáž do instalačních krabic s minimální výškou 45mm.

Výměna rámečku za vícenásobný
Rozbor přední části vypínače ELITE klapky a odejmutí strojku z jednoduchého rámečku.

V případě, že potřebujete použít vícenásobný rámeček pro různou kombinaci zásuvek a vypínačů je zapotřebí:
1. vyjmout tahem klapku (viz. obrázek levá část)
2. zmáčknutí dvou paciček těla strojku vyjmete strojek z rámečku (viz. obrázek pravá část)
3. vyjmutý strojek pak již nasadíte zacvaknutím do vícerámečku na vámi požadované místo.
4. vrátíte klapky zacvaknutím do strojku.

Ukázka kombinace vypínače SEZ  SE06/0-D2 a zásuvky SEZ ZE1K-D2 ve dvojnásobném rámečku

Schéma zapojení vyp. č.6	Co je schodišťový vypínač  řazení č.6
	Vypínač řazení č.6 je tzv. schodišťový vypínač (nebo střídavý), který slouží k ovládání jednoho světelného okruhu ze dvou různých míst najednou. Jedná se o jednopólový přepínač s jedním společným přívodem a dvěma vývody, který se typicky používá na schodištích, chodbách nebo ve větších místnostech, aby bylo možné světlo rozsvítit a zhasnout na obou koncích.
