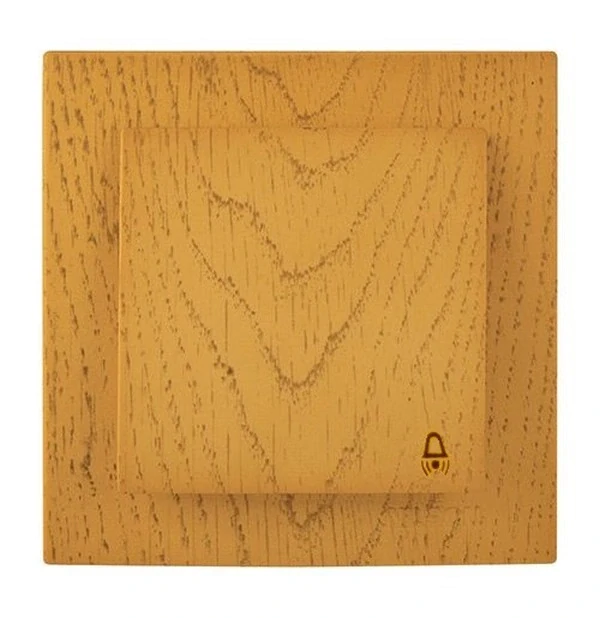

ELITE - Vypínač tlačítko 1/0 světlé dřevo - dub symbol zvonek

Kompletní složený domovní tlačítkový ovladač č.1/0 imitace světlého dřeva dub SE01/S-D1 ELITE spínač 10A / 250V pro montáž do instalačních krabic s minimální výškou 45mm.

V pravém dolním rohu klapky je symbol zvonek.

Výměna rámečku za vícenásobný
Rozbor přední části vypínače ELITE klapky a odejmutí strojku z jednoduchého rámečku.

V případě, že potřebujete použít vícenásobný rámeček pro různou kombinaci zásuvek a vypínačů je zapotřebí:
1. vyjmout tahem klapku (viz. obrázek levá část)
2. zmáčknutí dvou paciček těla strojku vyjmete strojek z rámečku (viz. obrázek pravá část)
3. vyjmutý strojek pak již nasadíte zacvaknutím do vícerámečku na vámi požadované místo.
4. vrátíte klapky zacvaknutím do strojku.

Vypínač lze libovolně kombinovat do vodorovných vícenásobných rámečků

Schéma zapojení tlačítkového vypínače č.1/0

Co je vypínač  řazení č.1/0 tlačítko

Vypínač řazení č.1/0 je tlačítko s vratnou funkcí, které po stisku automaticky vrací do původní, rozepnuté polohy díky pružině, na rozdíl od klasického vypínače, který zůstává v poloze, do které byl přepnut. Používá se pro krátkodobé sepnutí obvodu, například pro domovní zvonky, spouštění ventilátorů s časovým doběhem, nebo pro ovládání impulsních relé v rozváděči pro ovládání osvětlení z více míst.
