ELITE - Sériový lustrový vypínač č.5 světlé dřevo - dub

Kompletní složený domovní sériový lustrový vypínač č.5 světlé dřevo dub SE05/0-D1 ELITE spínač 10A / 250V pro montáž do instalačních krabic s minimální výškou 45mm.

Výměna rámečku za vícenásobný

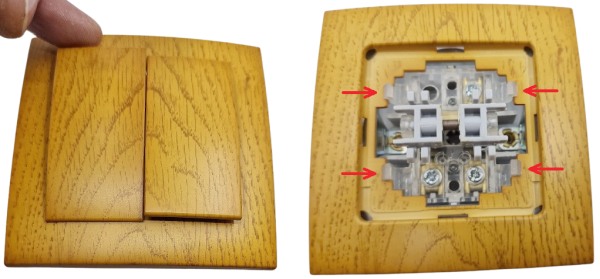

Rozbor přední části vypínače ELITE klapky a odejmutí strojku z jednoduchého rámečku.

V případě, že potřebujete použít vícenásobný rámeček pro různou kombinaci zásuvek a vypínačů je zapotřebí:
1. vyjmout tahem klapku (viz. obrázek levá část)
2. zmáčknutí dvou paciček těla strojku vyjmete strojek z rámečku (viz. obrázek pravá část)
3. vyjmutý strojek pak již nasadíte zacvaknutím do vícerámečku na vámi požadované místo.
4. vrátíte klapky zacvaknutím do strojku.

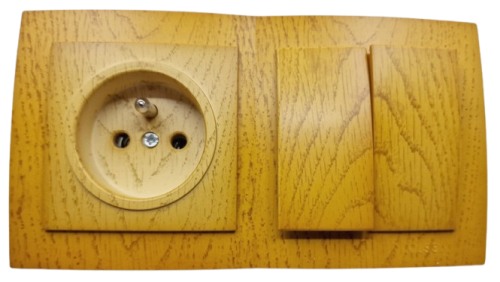

Vypínač lze libovolně kombinovat do vodorovných vícenásobných rámečků

Schéma zapojení vyp. č.5	Co je sériový vypínač  řazení č.5
	Vypínač řazení č.5 je standardní označení pro sériový vypínač, známý také jako lustrový vypínač. Funguje tak, že umožňuje ovládat dva nezávislé světelné okruhy nebo dvě svítidla z jednoho místa pomocí dvou samostatných klapek. Je to v podstatě kombinace dvou spínačů řazení 1 (klasických vypínačů) se společným vstupem.
