ELITE - Sériový lustrový vypínač č.5 střední dřevo - třešeň

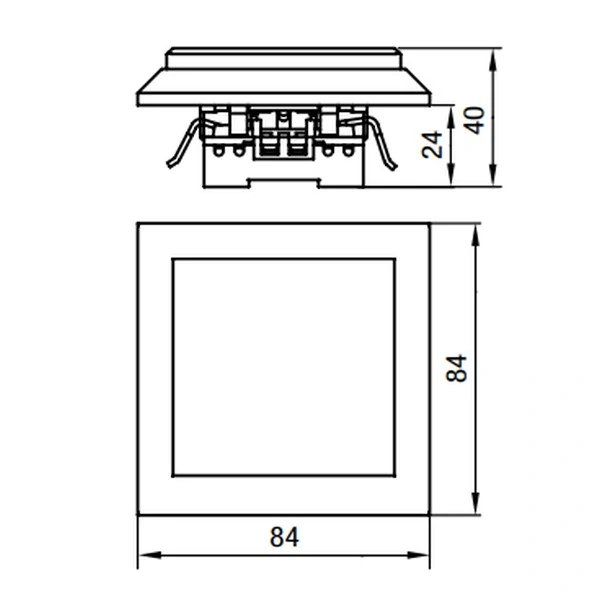

Kompletní složený domovní sériový lustrový vypínač č.5 střední dřevo třešeň SE05/0-D2 ELITE spínač 10A / 250V pro montáž do instalačních krabic s minimální výškou 45mm.

Výměna rámečku za vícenásobný

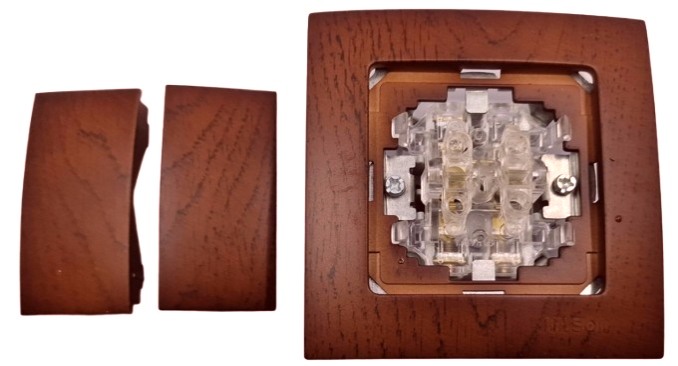

Rozbor přední části vypínače ELITE klapky a odejmutí strojku z jednoduchého rámečku.

V případě, že potřebujete použít vícenásobný rámeček pro různou kombinaci zásuvek a vypínačů je zapotřebí:
1. vyjmout tahem klapku (viz. obrázek levá část)
2. zmáčknutí dvou paciček těla strojku vyjmete strojek z rámečku (viz. obrázek pravá část)
3. vyjmutý strojek pak již nasadíte zacvaknutím do vícerámečku na vámi požadované místo.
4. vrátíte klapky zacvaknutím do strojku.

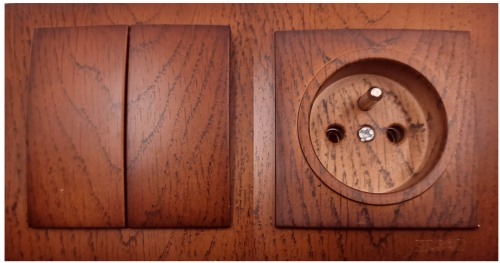

Ukázka kombinace vypínače SEZ  SE05/0-D2 a zásuvky SEZ ZE1K-D2 ve dvojnásobném rámečku

Vícenásobné Rámečky ELITE dekor třešeň pro vodorovnou montáž

Schéma zapojení vyp. č.5	Co je sériový vypínač  řazení č.5
	Vypínač řazení č.5 je standardní označení pro sériový vypínač, známý také jako lustrový vypínač. Funguje tak, že umožňuje ovládat dva nezávislé světelné okruhy nebo dvě svítidla z jednoho místa pomocí dvou samostatných klapek. Je to v podstatě kombinace dvou spínačů řazení 1 (klasických vypínačů) se společným vstupem.
