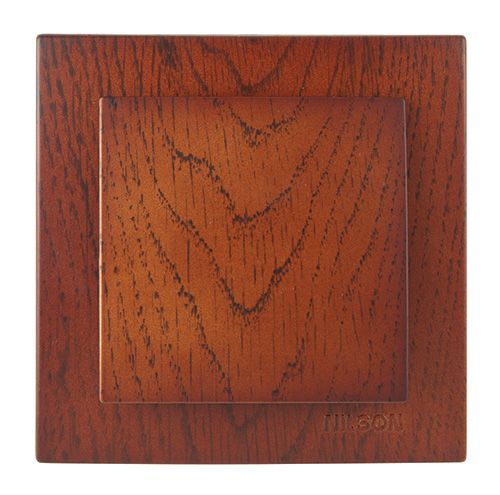

ELITE - Křížový vypínač č.7 střední dřevo - třešeň

Kompletní složený domovní křížový vypínač č.7 imitace středního dřeva třešeň SE07/0-D2 ELITE spínač 10A / 250V pro montáž do instalačních krabic s minimální výškou 45mm.

Výměna rámečku za vícenásobný

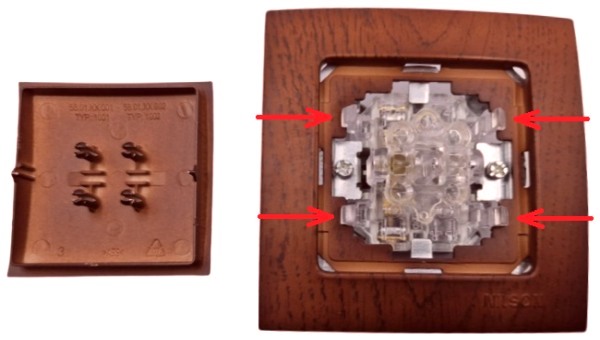

Rozbor přední části vypínače ELITE klapky a odejmutí strojku z jednoduchého rámečku.

V případě, že potřebujete použít vícenásobný rámeček pro různou kombinaci zásuvek a vypínačů je zapotřebí:
1. vyjmout tahem klapku (viz. obrázek levá část)
2. zmáčknutí dvou paciček těla strojku vyjmete strojek z rámečku (viz. obrázek pravá část)
3. vyjmutý strojek pak již nasadíte zacvaknutím do vícerámečku na vámi požadované místo.
4. vrátíte klapky zacvaknutím do strojku.

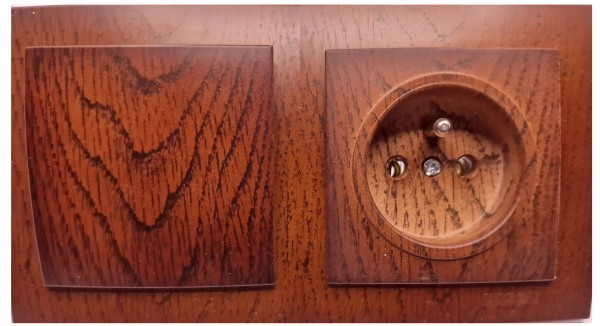

Ukázka kombinace vypínače SEZ  SE07/0-D2 a zásuvky SEZ ZE1K-D2 ve dvojnásobném rámečku

Vícenásobné Rámečky ELITE dekor třešeň pro vodorovnou montáž

Schéma zapojení vyp. č.7	Co je křížový vypínač řazení č.7
	Vypínač řazení č.7 je tzv. křížový vypínač (nebo křížový přepínač), který slouží k ovládání jednoho světelného okruhu z tří a více míst. Používá se v kombinaci se schodišťovými vypínači (č. 6), přičemž vypínače č. 7 se umisťují mezi ně a slouží jako prostřední články pro ovládání světla z většího počtu vstupních bodů, jako jsou například dlouhé chodby či schodiště.
