Ohebná dvouplášťová korugovaná chránička KF 09040 BB balení 25 m
- Kompletní specifikace
- Hodnocení 5
- Produkty kategorie3

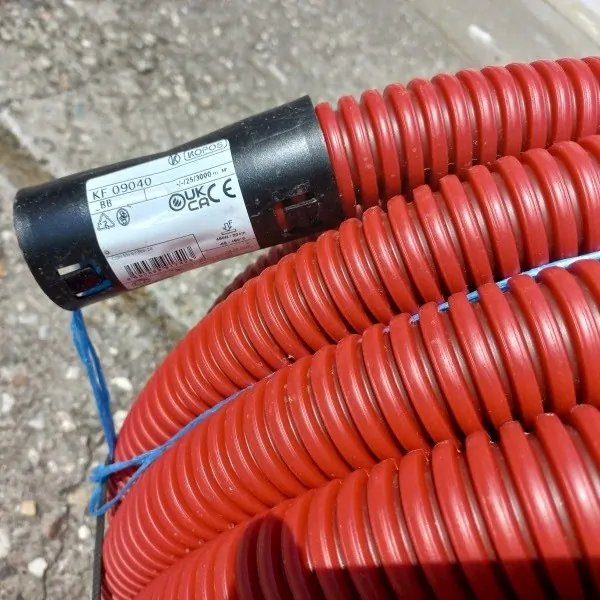

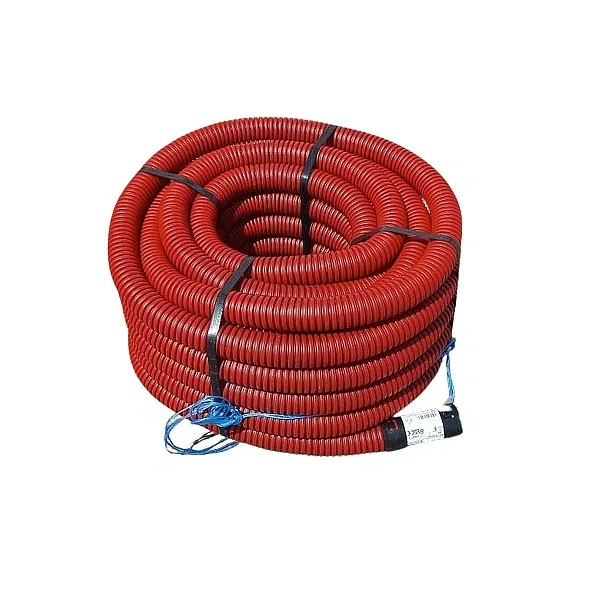

- Ohebná dvouplášťová korugovaná chránička KF 09040 BB balení 25 mSKLADEM715,00 Kč/ ks590,91 Kč bez DPH
Balení 25 m délky ohebné dvouplášťové korugované chráničky KF 09040 BB pro mechanickou ochranu všech druhů energetických a telekomunikačních vedení. Chráničky jsou vyráběny dle ČSN EN 61 386-24. V každém svitku je zaveden zatahovací drát nebo provázek a nasazena spojka. V případě použití těsnicího kroužku je stupeň krytí IP 67. Při mechanickém zhutňování vrstev nad chráničkou je třeba dbát na to, aby nebyly překročeny hodnoty dovoleného zatížení chráničky.
Doporučení výrobce: Výrobce doporučuje montáž plastových trubek při teplotách nad 0 °C.
Proč je důležité dodržovat minimální hloubky kladení? Hlavním důvodem je ochrana kabelů před poškozením, například při zemních pracích nebo vlivem těžké dopravy. Podle normy 521.N11.15, silové kabely musí být položeny minimálně:
- 35 cm pod terénem a chodníkem
- 100 cm pod vozovkou nebo krajnicí
Sdělovací a řídicí kabely se obvykle pokládají ve stejné hloubce jako silové kabely. Pokud nejsou kabely mechanicky chráněny, je doporučeno hloubku zvýšit na 70 cm.

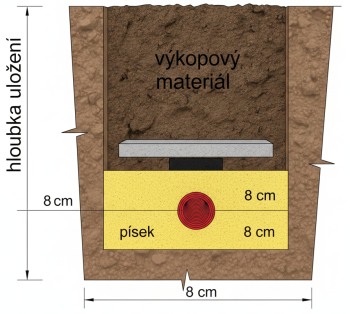

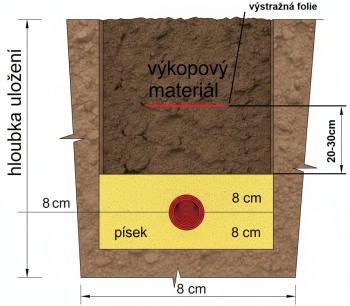

| Kladení do země s mechanickou ochranou | Kladení kabelu do terénu |
 |  |
| Uvnitř každé chráničky do země je připravený navléknutý provázek, na který uvážete záčátek kabelu a na druhém konci pomocí provázku kabel chráničkou snadno protáhnete. |
Třída reakce na oheň podkladového materiálu: A1
| Barva | červená |
| Materiál | HDPE |
| Bezhalogenový materiál | ano |
| Instalační teplota | -25 - 90 °C |
| Provozní teplota | -55 - 90 °C |
| Mechanická odolnost | 450 N/20 cm |
| Vnější průměr | 40 mm |
| Vnitřní průměr | 32 mm |
| Tolerance | délky ± 0,5 m |
| Minimální poloměr ohybu | 230 mm |
| Doporučení výrobce Výrobce doporučuje montáž plastových trubek při teplotách nad 0 °C. | |
| Třída reakce na oheň podkladového materiálu | A1 |
| Stupeň krytí IP 40, v případě použití těsnícího kroužku IP 67 | |
| Odpovídá normám | ČSN EN 61386-24 |
