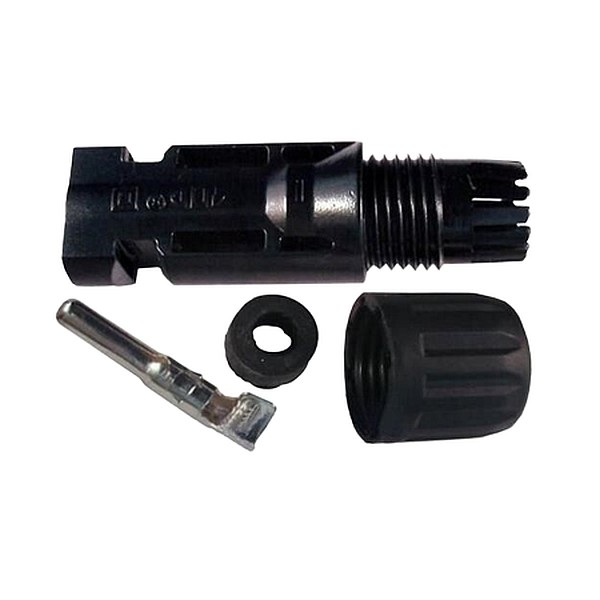

MC4-M Konektor pro solární panely - male

MC4-M (Male / samec) je standardní jednopólový fotovoltaický konektor, který slouží k bezpečnému a vodotěsnému propojení solárních panelů a připojení k měničům či regulátorům.


U fotovoltaických konektorů typu MC4 platí důležité specifikum týkající se označení: plastové pouzdro (samec) obsahuje uvnitř kovový pin typu samice (female). Druhý protikus (označovaný jako Female / samice) má naopak širší pouzdro, ale uvnitř je kovový kolík (male).

Hlavní technické parametry
Provozní napětí: Zpravidla do 1000 V DC (profesionální verze až do 1500 V DC).
Jmenovitý proud: Max. 30 A (při použití solárního kabelu o průřezu 6 mm²).
Průřez vodiče: Nejčastěji pro kabely 4 mm² a 6 mm².
Stupeň krytí: IP67 nebo IP68 (vysoká odolnost proti prachu, UV záření a trvalému venkovnímu dešti).
Přechodový odpor: Velmi nízký, pod 0,5 mΩ, což minimalizuje ztráty výkonu.
Provozní teplota: Od -40 °C do +90 °C.

Krimpování: Pro bezpečný spoj se vnitřní kovový pin (dutinka) musí na odizolovaný solární kabel nalisovat pomocí speciálních krimpovacích kleští na MC4. Pouhé stlačení obyčejnými kleštěmi může způsobit přechodový odpor a riziko požáru.
