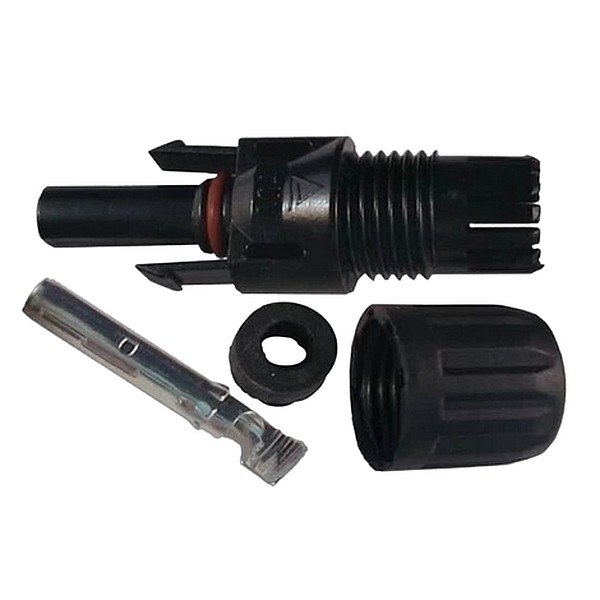

MC4-F Konektor pro solární panely - female

Konektor MC4-F (female / samice) je standardní kabelový konektor určený pro propojení fotovoltaických panelů a připojení k dalším komponentám solárního systému, jako jsou střídače nebo regulátory. Slouží k bezpečnému a spolehlivému vedení stejnosměrného proudu (DC) ve venkovním prostředí.

Technické specifikace
Provozní napětí: Maximálně 1000 V DC (některé profesionální varianty až 1500 V).
Jmenovitý proud: Do 30 A (v závislosti na použitém kabelu).
Průřez kabelu: Určen pro solární kabely o průřezu 4 mm² až 6 mm².
Stupeň krytí: IP67 (vysoká odolnost proti prachu a dočasnému ponoření do vody).
Provozní teplota: -40 °C až +90 °C (odolný vůči extrémnímu počasí a UV záření).
Přechodový odpor: Velmi nízký, zpravidla < 0,5 mΩ.

Důležité upozornění pro montáž
Polarita: U solárních panelů platí specifické značení. Konektor typu female (samice) má uvnitř kovovou dutinku, ale plastové tělo bývá v zapojení fotovoltaických systémů standardně označováno jako kladný pól (+).
Krimpování: Pro bezpečný spoj se vnitřní kovový pin (dutinka) musí na odizolovaný solární kabel nalisovat pomocí speciálních krimpovacích kleští na MC4. Pouhé stlačení obyčejnými kleštěmi může způsobit přechodový odpor a riziko požáru.
