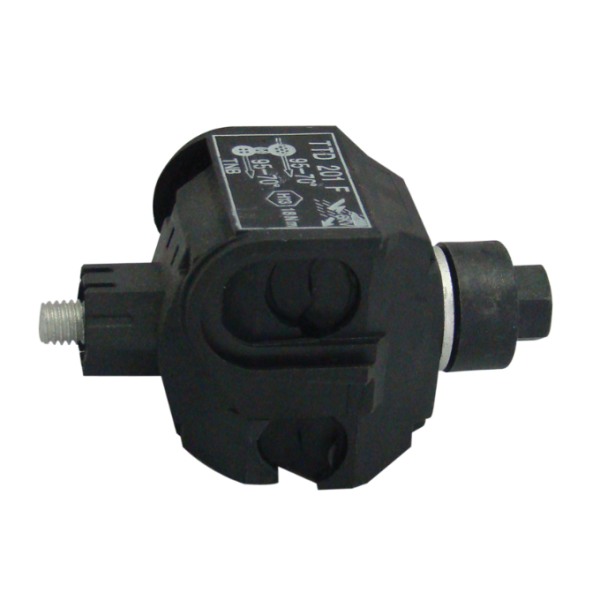

Tracon TSZL6-1 Odbočná propichovací svorka k vzdušnému vedení, 25-95/2,5-25mm2, 6kV, šroub M8

TSZL6-1	25-95 mm2	2.5-25mm2	6 kV	1 × M8

Odbočné propichovací svorky umožňují realizaci odboček z hlavní větve bez nutnosti porušení izolace vodiče. Po vyšroubování šroubů vedených příčně tělem svorek se umožní vložení hlavního vodiče jako i odbočného vodiče, přičemž je pořeba dbát na jejich průřez podle označení na svorce. Svorky jsou určeny i na vícenásobné použití, ale je potřeba zajistit opravu poškozené izolace vodiče. Koncovku je možno umístit na libovolný konec svorky, musí
však být nutně použita pro zabezpečení mechanické i elektrické odolnosti spoje. Dielektrická pevnost svorek je pro typy TSZL4 4 kV ve vzduchu, pro typy TSZL6 6kV i po
zkušebním ponoření do vody po dobu 30 minut.

Materiál svorek je odolný UV-záření i povětrnostním vlivům.

Nožové kontakty svorky po přeřezání izolace hlavního a odbočovacího vodiče zabezpečují vzájemně dokonalý galvanický spoj s minimální hodnotou přechodového odporu.
Ochranu vůči náhodnému dotyku živé části (3) odbočovacího vodiče zabezpečuje plastová koncovka svorky, která je montovatelná na obadva konce svorky (1). Je možné ji přemístit na opačný konec svorky podle směru realizace odbočky. Svorkový šroub je možné vybrat shora při
přemístění koncovky na opačný konec (2). Realizovaná odbočka se dokončuje dotažením svorkového šroubu (4).
Hodnota doporučeného utahovacího momentu je uvedená na boční straně svorky. K instalaci provedení s trhací hlavou šroubů použití momentového klíče není potřebné, po dotažení se automaticky odtrhne a zaručuje dokonalý mechanický i galvanický spoj odbočky.
Výrobce nezodpovídá za škody vyplývající z nesprávného používání a montáže výrobku. Pro správnou instalaci postupujte podle přiloženého návodu na použití!
