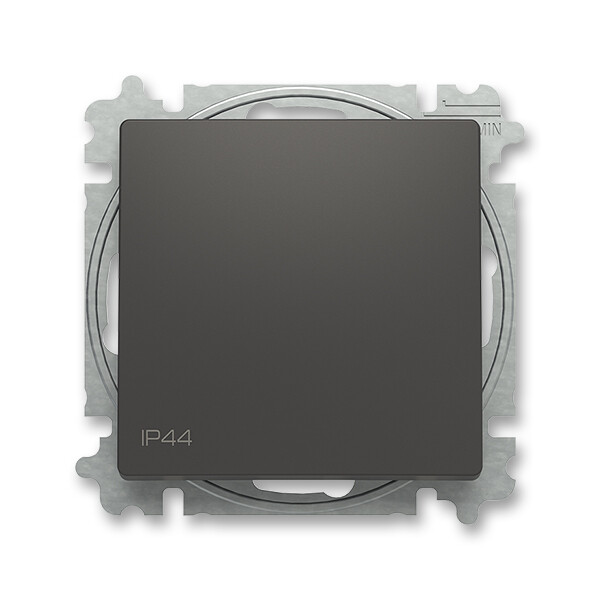

ABB 3559T-A07940 237 ZONI Přepínač křížový, s krytem, řazení 7, IP44 matná černá

ABB 3559T-A07940 237 ZONI je křížový vypínač s řazením č.7, s vyšším krytím IP44, v matně černé barvě, výrobce ABB pro domovní i průmyslovou elektroinstalaci.

Pro kompletaci se používají standardní rámečky ZONI (3901T-A.. ..).
Pro zajištění uvedeného stupně krytí se doporučuje montáž maximálně do trojnásobných rámečků (ve vodorovné i svislé orientaci).
Stupeň krytí: IP 44
10 AX, 250 V AC

Upevnění pomocí šroubů.

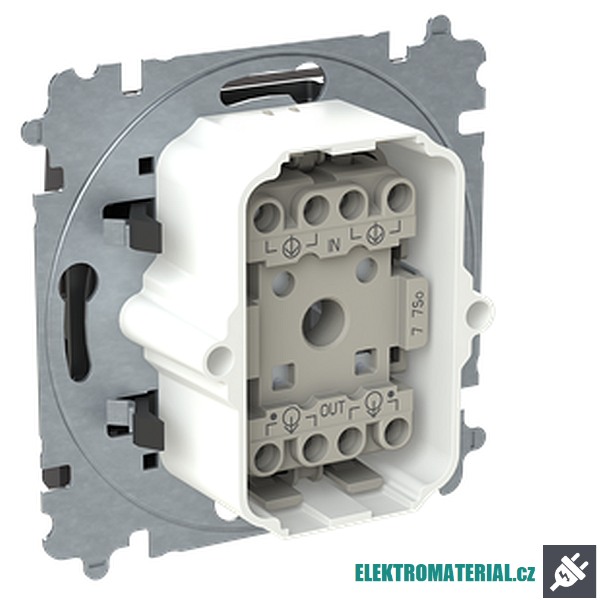

Bezšroubové svorky (pro vodiče 1,5 - 2,5 mm²).
Přístroj splňuje uvedený stupeň krytí při montáži na svislou, hladkou a neporézní stěnu.

Rámečky ABB ZONI matně černá barva pro vodorovnou i svislou montáž

Vypínač řazení č.7 je tzv. křížový vypínač (nebo křížový přepínač), který slouží k ovládání jednoho světelného okruhu z tří a více míst. Používá se v kombinaci se schodišťovými vypínači (č. 6), přičemž vypínače č. 7 se umisťují mezi ně a slouží jako prostřední články pro ovládání světla z většího počtu vstupních bodů, jako jsou například dlouhé chodby či schodiště.

Schéma zapojení křížového vypínače č.7
