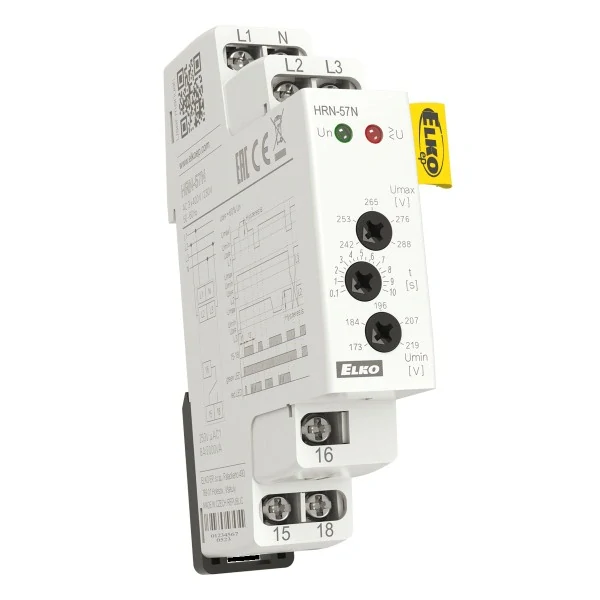

ELKO-EP 3724 HRN-57N Hlídací napěťové relé

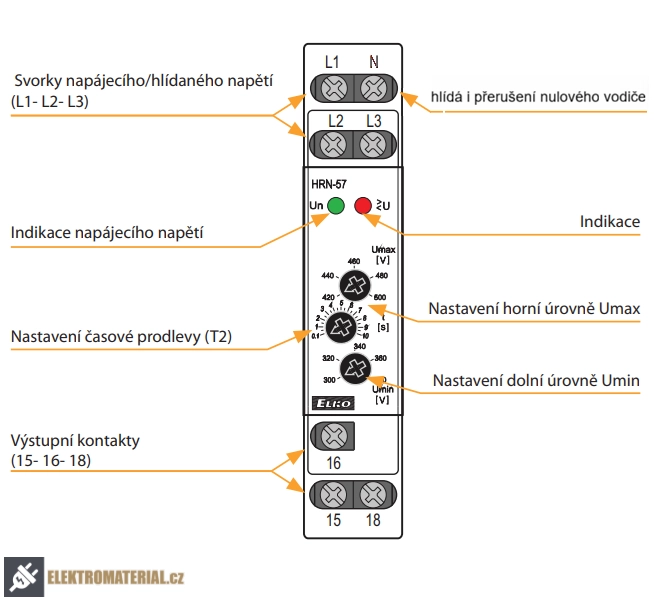

ELKO-EP 3724 HRN-57N je hlídací napěťové relé určené pro spolehlivou ochranu přístrojů a zařízení v rozvaděčích třífázových sítí. Monitoruje velikost napětí ve 3-fázové soustavě a umožňuje nastavit horní i dolní hranici, při jejichž překročení kontakt výstupního relé přeruší napájení. Nastavitelná časová prodleva eliminuje krátkodobé špičky a výpadky v síti, přičemž při poklesu napájecího napětí pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí bez zpoždění. Model HRN-57N je napájen z hlídaného napětí (připojení L1, L2, L3-N) a navíc hlídá přerušení nulového vodiče.

Relé nehlídá sled fází, avšak zabezpečuje ochranu proti výpadku jednotlivé fáze. Jednoduché nastavení přepětí a podpětí spolu s volitelným zpožděním zaručuje flexibilitu pro různé aplikace v průmyslu a komerčních instalacích. Kompaktní 1-modulové provedení umožňuje montáž do standardních lišt bez zbytečného zabírání místa.

Technické klíčové parametry: Hlídaný rozsah: AC 3 x 172–287 V, Výstup: 1x přepínací, 8 A, Provedení: 1-MODUL, Napájecí napětí: z hlídaného napětí, Rozměry: 90 x 17.6 x 64 mm, Výpadek fáze: Ano. Další funkce zahrnují rychlé odpojení při významném poklesu napětí a možnost přizpůsobit časové zpoždění tak, aby zařízení nereagovalo na krátkodobé anomálie.

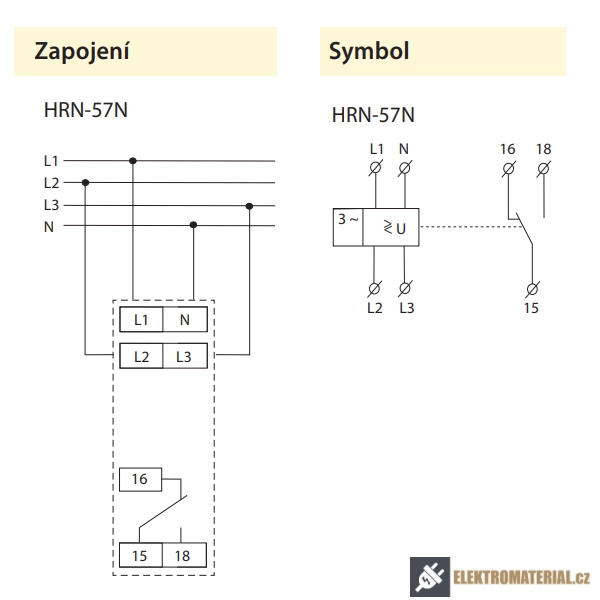

ELKO-EP 3724 HRN-57N je vhodné pro ochranu elektromotorů, řízení rozvaděčů, UPS a dalších citlivých systémů, kde je kritická kontinuální a stabilní dodávka napětí. Instalace relé je rychlá a intuitivní; připojení na lištu dle standardních pravidel a připojení fází L1, L2, L3-N zajistí současné hlídání napětí a detekci přerušení nulového vodiče. Díky nastavitelné hysteresi a zpoždění lze přizpůsobit citlivost systému tak, aby vyhověla průmyslovým strojům i kancelářským instalacím. Robustní konstrukce a malý rozměr snižují potřebu prostoru v rozvaděči a usnadňují integraci do stávajících systémů.
