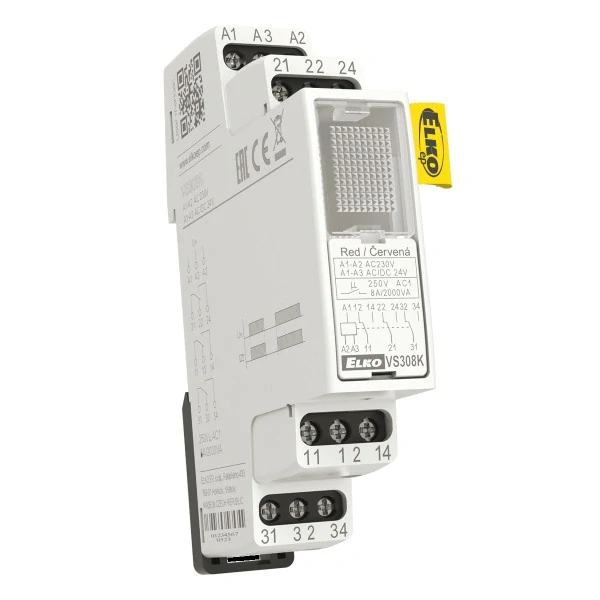

ELKO-EP 2271 VS308K/zelená Pomocné relé 3x8A přepínací, AC 230V, AC/DC 24V

ELKO-EP 2271 VS308K/zelená je spolehlivé pomocné relé určené pro montáž na DIN lištu v rozváděčích a řídicích skříních. Nabízí univerzální napájení, kompaktní rozměry a tři přepínací kontakty pro ovládání různých obvodů. Díky robustnímu provedení a jasné signalizaci je vhodné pro průmyslové, komerční i domácí aplikace, kde je potřeba spolehlivě přepínat spotřebiče, světelné okruhy nebo řídicí signály.

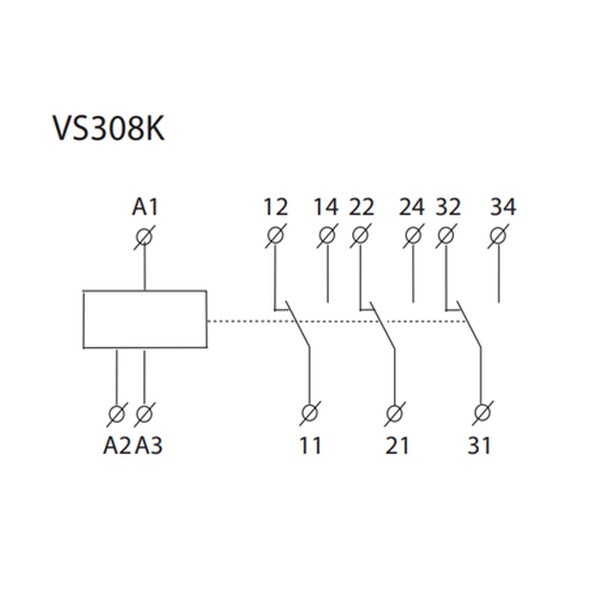

Relé poskytuje jednoduché zapojení: napájecí svorky jsou A1-A2. Podporuje dvě vstupní napětí, což zvyšuje flexibilitu použití: AC230V (50–60 Hz) a ACDC24V (50–60 Hz). Příkon je nízký a efektivní, udává se 10.3VA/1.1W, a tolerance napájecího napětí je -15%/+10%.

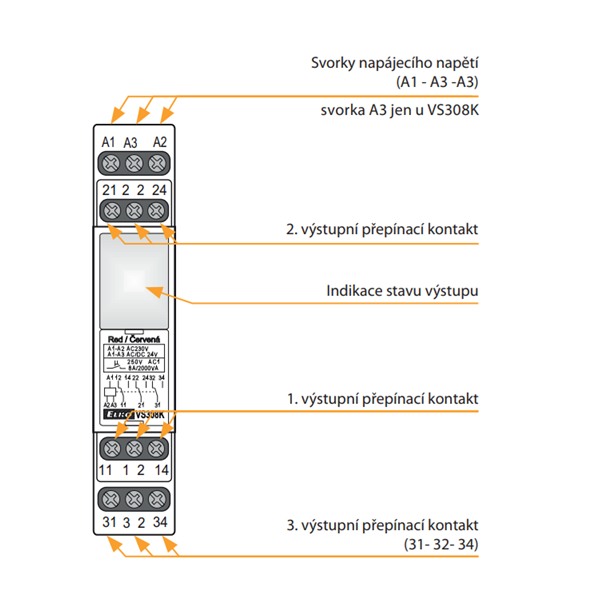

Bezpečné přepínání zajišťují tři stykové skupiny: 3xAgNi přepínací kontakty s odolným kovovým povrchem pro spolehlivý provoz a dlouhou životnost. Pro okamžitou vizuální kontrolu je na čelním panelu velkoplošná signalizace; stav výstupu indikuje LED-zelená dioda, která je dobře čitelná i v hůře osvětlených rozváděčích.

Konstrukce dovoluje instalaci v libovolné pracovní poloze a provoz v rozsahu teplot -20..+55°C, takže relé zvládne běžné provozní podmínky v budovách i lehkém průmyslu. Upevnění na DIN EN60715 lištu zajišťuje snadné a rychlé nasazení do rozváděče. Krytí z čelního panelu je IP40, což odpovídá běžným požadavkům pro vnitřní rozváděče. Kompaktní rozměr 90x17.6x64mm šetří místo a usnadňuje instalaci, přičemž hmotnost 78g zaručuje jednoduchou manipulaci.

PARAMETRY

• Napájecí svorky: A1 - A2
• Napájecí napětí: AC 230 V / 50-60 Hz
• Napájecí napětí: AC/DC 24 V  (50-60 Hz)
• Příkon: AC max. 10.3 VA / 1.1 W
• Tolerance napájecího napětí: -15%; +10%
• Počet kontaktů: 3 x přepínací (AgNi)
• Indikace výstupu: velkoplošná signálka
• Pracovní teplota: -20.. +55 °C
• Pracovní poloha: libovolná
• Upevnění: DIN lišta EN 60715
• Krytí: IP40 z čelního panelu
• Rozměr: 90 x 17.6 x 64 mm
• Hmotnost: 78 g
