ELKO-EP 209970800003 SHR-2 Sonda k hladinovému relé

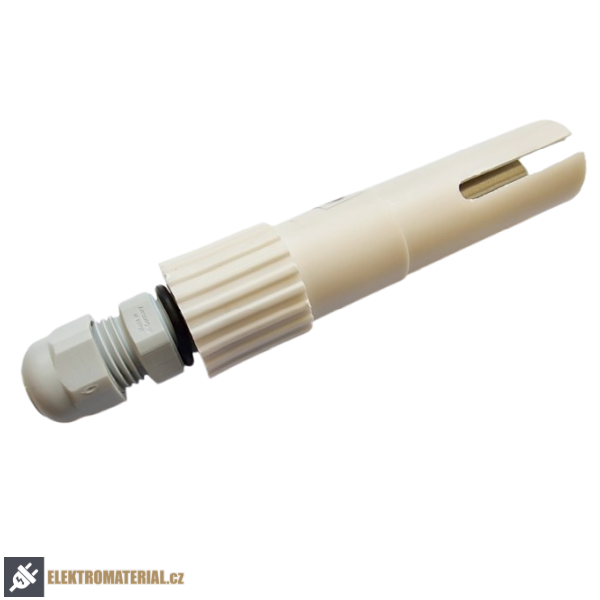

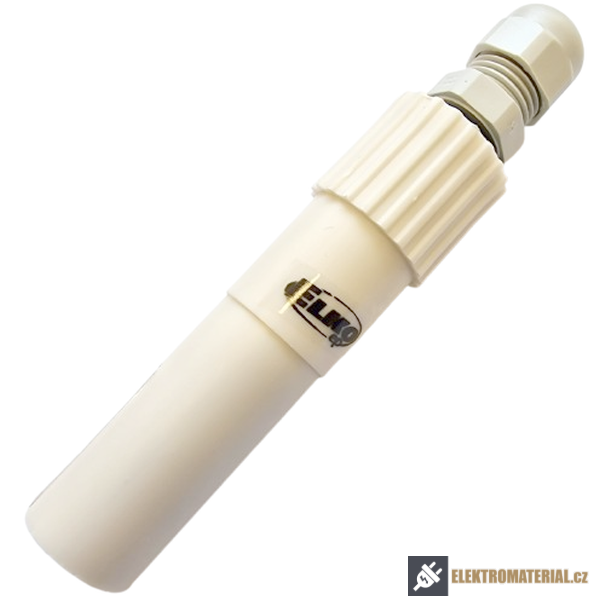

Produkt ELKO-EP 209970800003 SHR-2 je detekční sonda určená pro spolupráci s vyhodnocovacím zařízením hladinových relé. Elektroda poskytuje spolehlivou detekci hladiny v různých typech nádrží, studní a vrtů. Sonda je navržena pro použití v elektricky vodivých i mechanicky znečištěných kapalinách. Díky materiálovému provedení a těsnění je vhodná i pro použití do pitné vody. Konstrukce sestává z nerezové jednopólové elektrody uložené v odolném PVC krytu, které umožňují zavěšení nebo upevnění přes objímku na stěnu nádrže. Pro provoz v širokém teplotním rozsahu je sonda určena pro teploty +1.. +80 °C, což pokrývá většinu běžných provozních podmínek. Pro správnou funkci je nutné, aby byla elektroda pravidelně čištěna a zbavena usazenin nebo nánosů, které by mohly bránit kontaktu s kapalinou. V případě zanesení může dojít k nesprávné funkci nebo k falešným spínacím signálům. Elektrické připojení je jednoduché: žíla vodiče se připojuje zatažením dvěma mosaznými šroubky přímo do nerezové elektrody. Průchodka je utěsněna jako PG7 a poskytuje krytí IP68, což umožňuje použití i v potápěných nebo vlhkých instalacích. Maximální průřez připojovacího vodiče je 2.5 mm2 a doporučený typ vedení je D05V-K0,75/3,2. Sonda má kompaktní rozměry a nízkou hmotnost, což usnadňuje manipulaci při instalaci i servisních zásazích. Hmotnost je pouze 48.6 g, maximální průměr sondy činí 21 mm a její délka je 96 mm. Pro dosažení optimálních výsledků doporučujeme používat doporučené vodiče, pravidelně kontrolovat těsnění průchodky a zamezit dlouhodobému usazování nečistot na elektrodě. Sonda ELKO-EP 209970800003 SHR-2 je vhodným řešením pro průmyslové i domácí aplikace, kde je požadavek na spolehlivou detekci hladiny s minimální údržbou.

Typické použití zahrnuje monitorování vodních hladin v závlahových systémech, retenčních nádržích, septikových systémech a technologických nádobách, kde jsou kapaliny vodivé a mohou obsahovat pevné částice. Materiály použité na elektrodě a krytu zajišťují odolnost proti korozi a dlouhou životnost i při častém styku s agresivnějšími médii. Při instalaci dbejte na to, aby vodič nebyl mechanicky namáhán nebo přetahován, a aby byla zajištěna správná orientace sondy podle pokynů výrobce.
