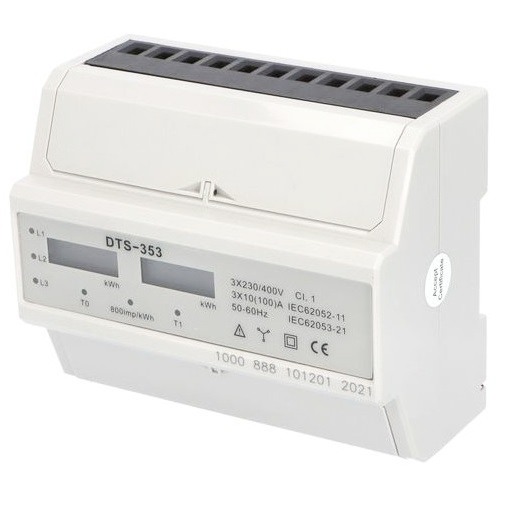

Elektroměr DTS 353-L 100A, 7mod., LCD, 3-fáz., 2-tar., podružný

Podružný 3-fázový 2-tarifní digitální elektroměr pro přímé informativní měření DTS 353-L, 100A, 7mod. výrobce Eleman.

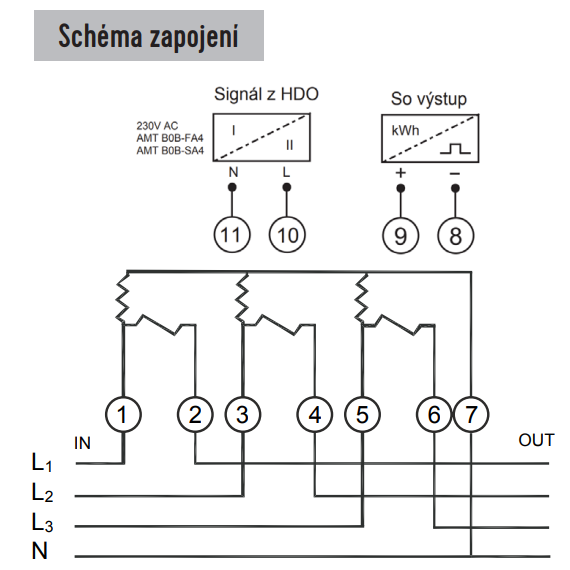

Třífázový elektroměr s dvoutarifním LCD displejem pro střídavé napětí 3x230 V / 400 V, 50Hz, slouží k měření činné elektrické energie v přímém zapojení do obvodu. Je určen na podružné měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,5 A) až po 100 A. Dvoutarifní LCD displej zobrazuje hodnoty na číselníku od 00000,01 až 99999,99 [kWh] a to bez přivedeného napájení po dobu až 10 let (záleží na okolním prostředí), zobrazené naměřené hodnoty nelze vymazat. Pro změnu tarifu DEN / NOC  připojte signál z HDO „nulový vodič“ na svorku č.11. Indikační LED blikají při odběru konkrétní fáze. Elektroměr má impulzní výstup na svorkách (9) S0+ a (8) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka je 122 mm (7 mod.). Šroubové svorky pro pohodlné připojení vodičů až do průřezu 35 mm2 . Utahovací moment šroubů : svorka č. 1-7 = 3,0 - 4,0 Nm, svorka č. 8-11 = 1,5 - 2,5 Nm. Vlastní spotřeba je menší než 2 W.

DTS 353-L 100A
Napájení 3x 230 V / 400 V
Max proud. zatížení 100 A
LCD displej se zálohou
chodu cca 10 let

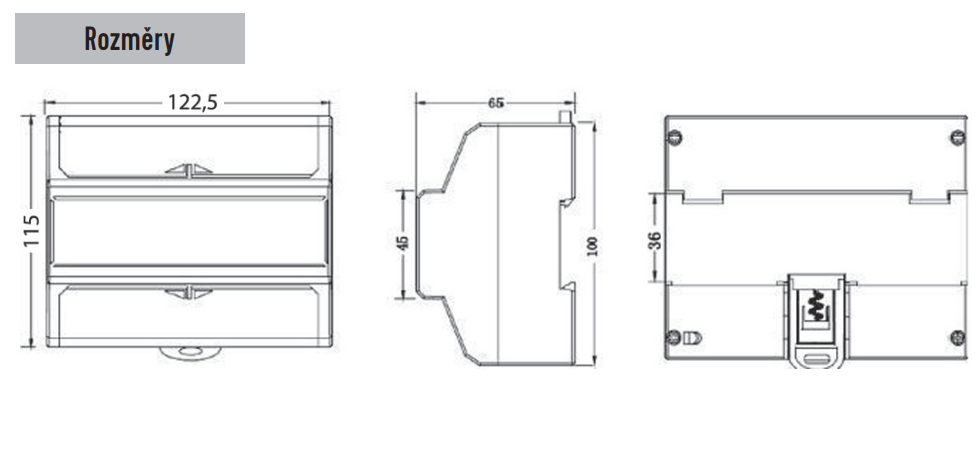

Šířka 7 modulů (122 mm)
Impulzní výstup S0 (DIN 43864)
Napětí impulzu <30 V DC
Proud impulzu <27 mA
Signalizace impulzu blikající
červená LED
Konstanta elektroměru (impulzu)
800 imp./kWh (RA= 1,25 Wh/imp.)
Šroubové svorky do 35 mm2
Vlastní spotřeba <10 VA; <2W
Třída přesnosti 1 (EN61036)
Provozní teplota -20 až +55 °C

PARAMETRY PRODUKTU
Počet měřených fází: 3-fázový
Maximální měřený proud [A]: 100
Typ displeje: LCD displej
Podsvětlený displej Ne
Počet tarifů elektroměru: 2-tarifní
Přímé/nepřímé měření: Přímé měření
Způsob montáže elektroměru: Na nosnou lištu 35 mm
Certifikace MID: Ne
Max. průřez připoj.vodičů vstup 35 mm2
Max. průřez připoj.vodičů výstup 35 mm2
