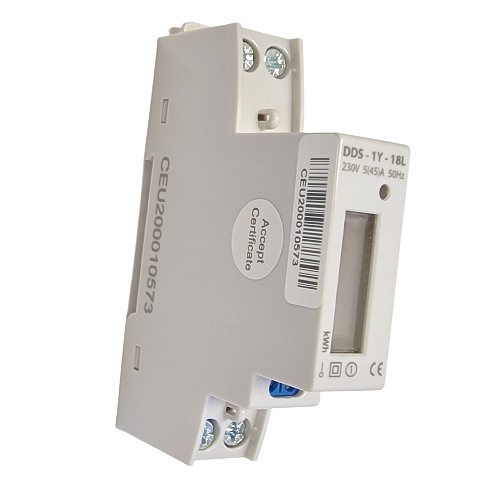

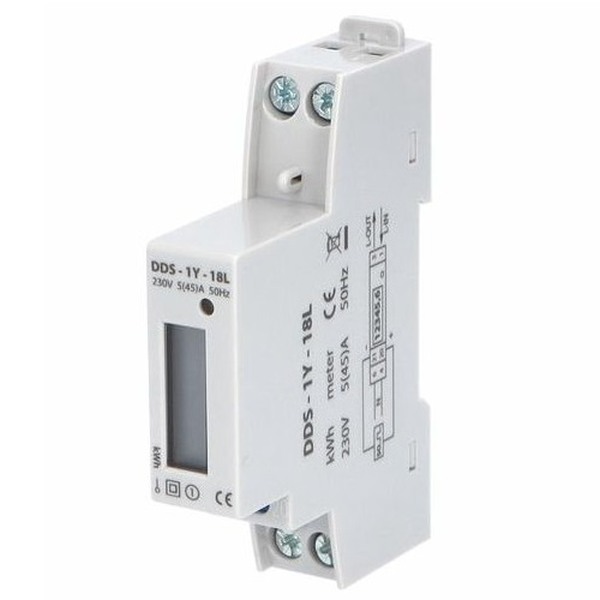

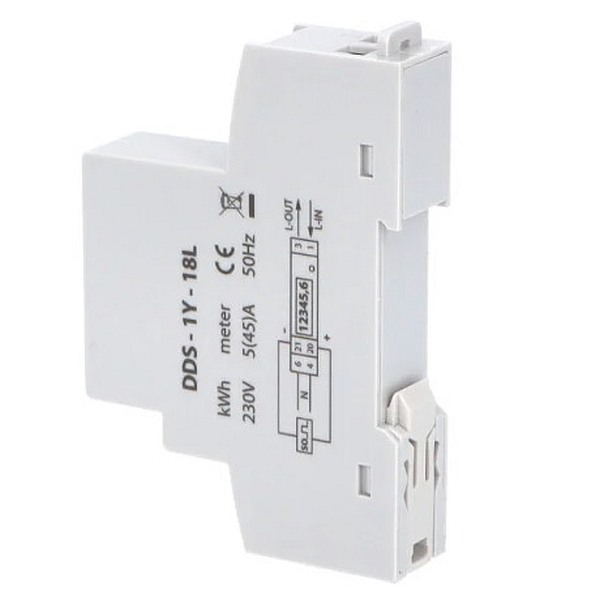

Elektroměr DDS-1Y-18L 45A, 1mod., LCD, 1-fáz., 1-tar., podružný

Podružný 1-fázový 1-tarifní digitální elektroměr pro přímé informativní měření DDS-1Y-18L 45A výrobce Eleman.

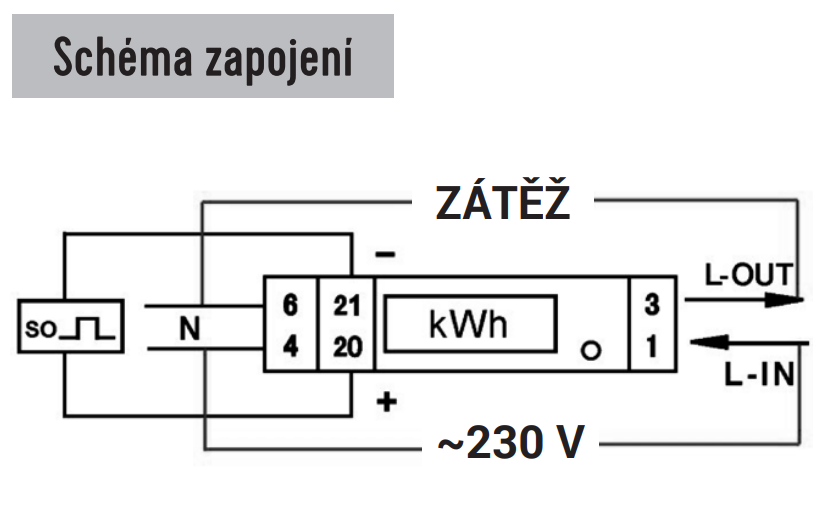

Jednofázový elektroměr s LCD displejem pro střídavé napětí 1x230 V, 50Hz, slouží k měření činné elektrické energie v přímém zapojení do obvodu. Je určen na podružné měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný  elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,25 A) až po 45 A, LCD displej zobrazuje hodnoty na číselníku od 00000,01 až 99999,99 [kWh] a to bez přivedeného napájení po dobu až 10 let (záleží na okolním prostředí), zobrazené naměřené hodnoty nelze vymazat. Indikační LED bliká při odběru fáze. Elektroměr má impulzní výstup (1000imp. / 1kWh ==> 1x bliknutí = 0,001 kWh) na svorkách (20) S0+ a (21) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka jen 18 mm (1 mod.) -> šetří prostor v rozváděči. Šroubové s vorky pro pohodlné připojení vodičů až do průřezu 10 mm2 , svorky pro nulový vodič „N“ jsou vzájemně (galvanicky) propojené a není nutné rozdělovat „N“ vodič.

DDS-1Y-18L 45A
Napájení 230 V, 50 Hz
Max proud. zatížení 45 A
LCD displej se zálohou
chodu cca 10 let

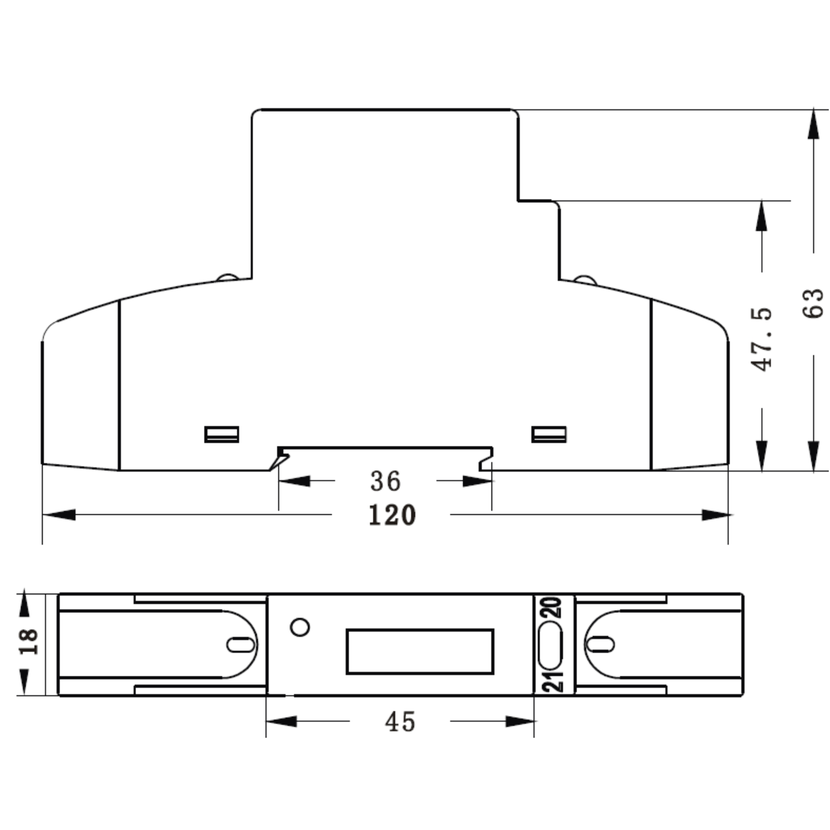

Šířka 1 modul (18mm)
Impulzní výstup S0 (DIN 43864)
Napětí impulzu <27 V DC
Proud impulzu <27 mA
Délka impulzu <90 ms
Signalizace impulzu blikající
červená LED
Konstanta elektroměru (impulzu)
1000 imp./kWh (RA= 1Wh/imp.)
Šroubové svorky do 10 mm2
Vlastní spotřeba <8VA; <0,4W
Třída přesnosti 1 (EN61036)
Provozní teplota -20 až +65 °C

PARAMETRY PRODUKTU
Počet měřených fází: 1-fázový
Maximální měřený proud [A]: 45
Typ displeje: LCD displej
Podsvětlený displej Ne
Počet tarifů elektroměru: 1-tarifní
Přímé/nepřímé měření: Přímé měření
Způsob montáže elektroměru: Na nosnou lištu 35 mm
Certifikace MID: Ne
Max. průřez připoj. vodičů: 10 mm2
