- Datový konektor RJ45 CAT5E UTP nestíněnýSKLADEM3,00 Kč/ ks2,48 Kč bez DPH
Kompletní specifikace

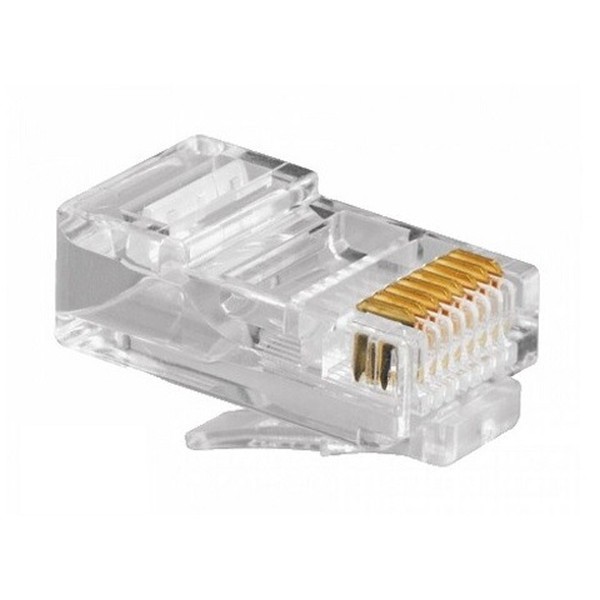

Lexi-NET KON8/8-30DR Datový konektor RJ45 CAT5E UTP nestíněný
Parametry
Typ konektoru: RJ45
Osazení pozic kontaktů: 8p8c
Typ vodiče: pevný vodič, drát
Stínění: ne
Kategorie: CAT5E
Max přenosová rychlost: 100Mbit
Podporované protokoly: 2.5/5GBASE-T a nižší
Připojení: bezšroubové, zářezové
Krytí kontaktů: 30 µm zlata

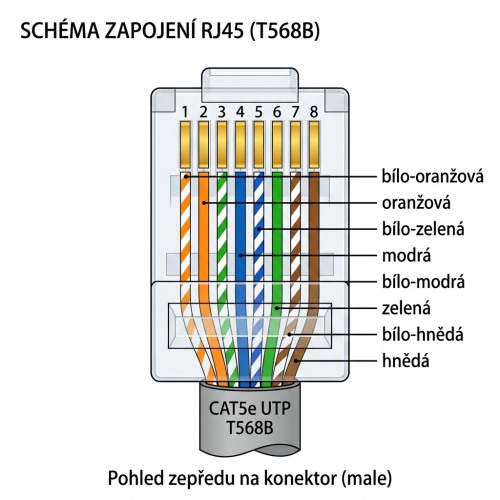

Tady je schéma zapojení RJ45 konektoru podle standardu T568B, který se používá nejčastěji pro internetové kabely kategorie 5 (Cat5/Cat5e).
Pořadí pinů — T568B (pohled zepředu na zástrčku, jazýček dolů)
| Pin | Barva vodiče | Pár |
|---|---|---|
| 1 | Bílo-oranžová | Pár 2 |
| 2 | Oranžová | Pár 2 |
| 3 | Bílo-zelená | Pár 3 |
| 4 | Modrá | Pár 1 |
| 5 | Bílo-modrá | Pár 1 |
| 6 | Zelená | Pár 3 |
| 7 | Bílo-hnědá | Pár 4 |
| 8 | Hnědá | Pár 4 |
Důležité poznámky
- T568B je dnes nejrozšířenější standard v Evropě i USA pro patch kabely a přímé propojení (PC → switch/router).
- T568A se liší pouze prohozením páru 2 (oranžová) a páru 3 (zelená) — používá se méně často.
- Křížený kabel (crossover) má na jednom konci T568A a na druhém T568B — dnes je ale většinou nahrazen automatickým přepínáním (Auto-MDI/X) v moderních zařízeních.
- Při lisování konektoru dbej na to, aby vodiče dosáhly až na konec konektoru před zalisováním kleštěmi.
