Jistič jednopólový charakteristika B, 6A, 10kA

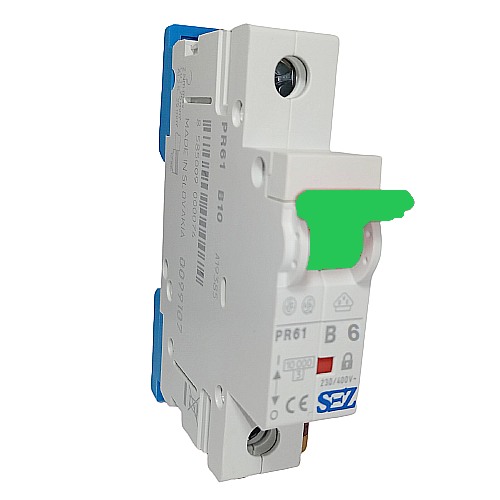

Jednofázový jistič SEZ PR61 B 6A na DIN lištu je jednopólový jistič s charakteristikou zátěže B a maximálním proudem 6 A. Jistič slouží k ochraně elektrických obvodů proti přetížení a zkratu.

Jističe řady PR jsou mechanické spínací přístroje schopné zapínat, vést a vypínat proudy při běžných podmínkách a zapínat, vést a samočinně vypínat proudy při určených
abnormálních podmínkách obvodu, jako je zkrat.
Používají se na ochranu proti nadproudům v domovních instalacích a v průmyslových elektrických rozvodech a zařízeních.
Jsou konstruované pro obsluhu nepoučenými osobami, nevyžadují údržbu.
Typ charakteristiky a hodnota jmenovitého proudu jsou označeny štítkem (např. C16), který je uložen v okénku zabraňujícím poškození nebo smazání štítku.
Jističe s charakteristikou B, C, D mají barevné páčky podle jenovitého proudu v souladu s označováním závitových pojistkových vložek: 0,5 - 4 A - hnědá, 6 - 8 A - zelená,
10 - 13 A - červená, 16 A - šedá, 20 A - modrá, 25 A - žlutá, 32 a 35 A - fialová, 40 A - černá, 50 A - bílá, 63 A - oranžová, jističe s charakteristikou M mají černé páčky.
Jističe PR 60 mají na čele ukazatel stavu, opticky indikující provozní stav přístroje (zelený terčík = přístroj vypnutý, červený terčík = přístroj zapnutý). Ukazatel stavu
je přímo spojen s kontaktním systémem přístroje a není závislý na poloze ovládací páčky (jistič vypíná i při zablokovaní ovládací páčky), a tak odpovídá podmínkám
bezpečného odpojení.
