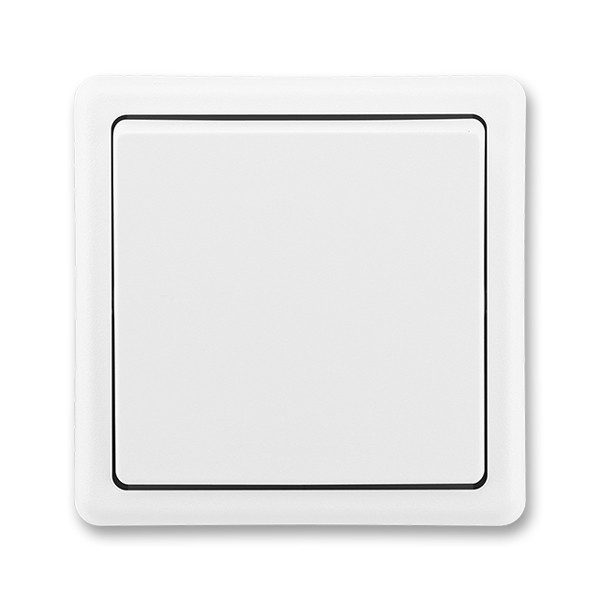

ABB Classic křížový vypínač č.7 bílý 3553-07289 B1

Křížový vypínač řady CLASSIC s řazením č.7 je klasický vypínač bílé barvy výrobce ABB, určen pro použití v domácnostech, ale i průmyslových objektech. Doporučená montáž s elektroinstalační krabicí 68.

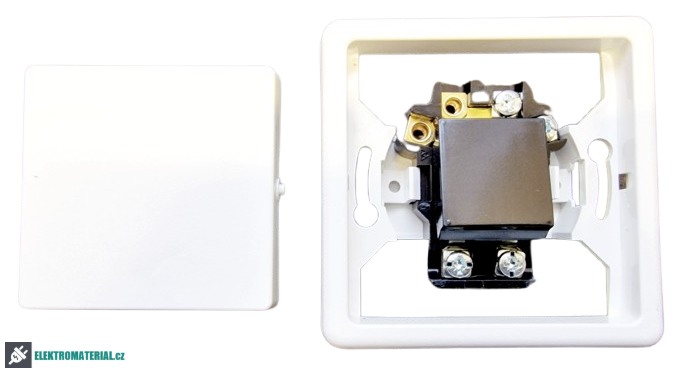

Rozbor ABB Classic křížový vypínač č.7 bílý 3553-07289 B1

ABB Classic 3553-07289 B1 vypínač, křížový,  č.7, bílý,
Jmenovité hodnoty  10A/250V
Vyhovují      EN 60 669-1
Vyhovují také pro výbojková svítidla
Montáž  do instalačních krabic US 68, do libovolných krabic s roztečí připevňovacích otvorů 60mm

Upevnění šrouby.
Šroubové svorky (pro vodiče 1-2,5 mm²).
Spínače 3553 jsou určeny pouze pro elektroinstalace s pevnými vodiči; nejsou určeny pro průběžnou montáž.

Vypínač řazení č.7 je tzv. křížový vypínač (nebo křížový přepínač), který slouží k ovládání jednoho světelného okruhu z tří a více míst. Používá se v kombinaci se schodišťovými vypínači (č. 6), přičemž vypínače č. 7 se umisťují mezi ně a slouží jako prostřední články pro ovládání světla z většího počtu vstupních bodů, jako jsou například dlouhé chodby či schodiště.

3D fotografie Vzorník vypínače a zásuvky ABB Classic

Schéma zapojení vyp. č.7	Co je křížový vypínač řazení č.7
	Vypínač řazení č.7 je tzv. křížový vypínač (nebo křížový přepínač), který slouží k ovládání jednoho světelného okruhu z tří a více míst. Používá se v kombinaci se schodišťovými vypínači (č. 6), přičemž vypínače č. 7 se umisťují mezi ně a slouží jako prostřední články pro ovládání světla z většího počtu vstupních bodů, jako jsou například dlouhé chodby či schodiště.
