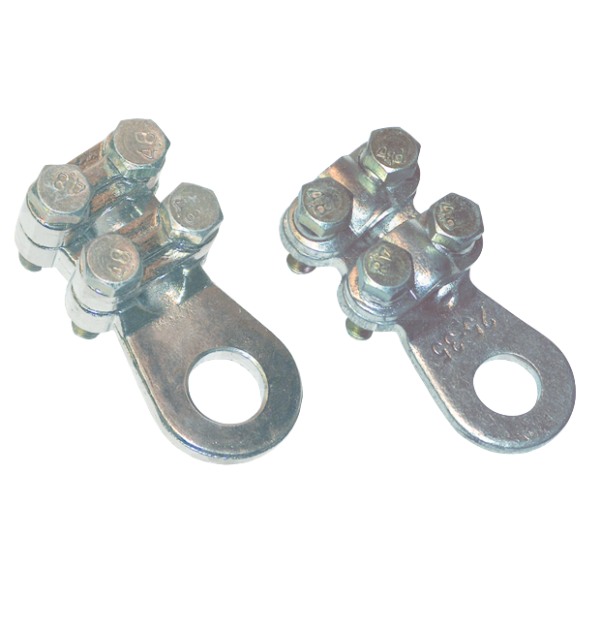

Tracon WCJB-70-95 Neizolovaná Cu kabelová oka příložková, lisovaná pocínovaná 70-95mm2, M10, 4x(M6x30)
Neizolovaná Cu kabelová oka šroubovatelná příložková pocínovaná jsou elektroinstalační koncovky pro ukončení měděných kabelů, které kombinují několik specifických vlastností najednou. Každý přívlastek v názvu něco konkrétního říká.
Rozbor
Cu (měď) Oko je vyrobeno celé z mědi – vhodné výhradně pro měděné vodiče. Zajišťuje výbornou elektrickou vodivost a kompatibilitu s měděnými svorkami.
Kabelové oko Základní funkce – ukončení kabelu a vytvoření pevného, vodivého spoje se svorkovnicí nebo přípojnicí pomocí otvoru (oka) pro šroub.
Šroubovatelné Spoj vodiče s okem se nezalisuje, ale zašroubuje – trubička oka je opatřena šroubem (nebo šrouby), který mechanicky sevře zasunutý vodič. Výhoda je možnost opakovaného připojení a odpojení bez speciálního lisovacího nářadí.
Příložkové Označuje konstrukční typ oka – místo klasického kulatého otvoru má oko příložkový (plochý) tvar, který umožňuje připojení k přípojnici nebo svorce přiložením a přišroubováním. Někdy bývá otvor podlouhlý nebo tvar upraven pro snadnější montáž.
Pocínované Povrch mědi je pokryt tenkou vrstvou cínu (Sn). To přináší:
- ochranu před oxidací a korozí
- lepší kontaktní vlastnosti v čase
- odolnost vůči vlhkosti a agresivnímu prostředí
- snazší pájení (pokud je potřeba)
PARAMETRY
 | A (mm) | b (mm) | den 2 (mm) | L (mm) | l 1 (mm) | B. (mm) | V (mm) |  |  |
WCJB-70-95 | 5,5 | 11,5 | 10,5 | 69 | 32 | 23,5 | 35 let | 4 × (M6×30) | 70–95 |
