Kabel CYKY-J 3x2,5: Vše, co potřebujete vědět o jeho použití v elektroinstalaci

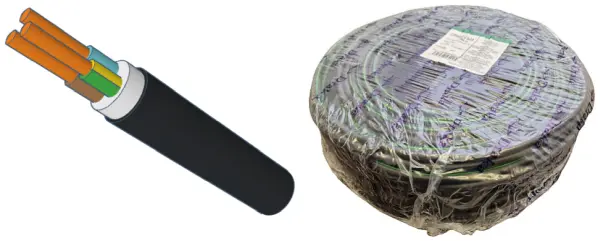

Co je kabel CYKY-J 3x2,5

Úvod Kabel CYKY-J 3x2,5 patří v české domovní a lehké komerční elektroinstalaci mezi nejpoužívanější. Většina zásuvkových okruhů 230 V je dimenzována právě na průřez 2,5 mm² a jištěna na 16 A, takže volba „třížilového“ CYKY-J je pro mnoho projektů přirozeným standardem. Tento článek vás provede tím, co přesně označení znamená, jaké má kabel technické parametry, kde dává největší smysl a na co si dát pozor při návrhu i montáži. Cílem je usnadnit správný výběr a bezpečné použití – ať jste domácí kutil, nebo profesionální elektrikář.

Co znamená označení CYKY-J 3x2,5

• C = měděný vodič (Cu)
• Y = PVC izolace žil
• K = kabel (pevná instalace)
• Y = PVC plášť
• J = s ochranným zelenožlutým vodičem (PE). Varianta „O“ by znamenala bez PE.
• 3x2,5 = tři žíly, každá o průřezu 2,5 mm² (typicky plný, tř. 1 – označení RE)

Konstrukce a materiály

• Jádro: měděné plné vodiče (třída 1 – RE) pro pevné uložení, výborná vodivost a tvarová stálost v drážkách a trubkách.
• Izolace žil: PVC (polyvinylchlorid) barevně rozlišeno – zeleno/žlutá (PE), modrá (N), hnědá (L).
• Výplň: dle výrobce (pro kruhový tvar a stabilitu).
• Vnější plášť: PVC, odolný vůči běžným mechanickým vlivům; u venkovního použití preferujte provedení s UV odolným pláštěm.
• Tvar: kruhový kabel vhodný do trubek, lišt, drážek i na kabelové rošty.

Klíčové technické parametry (orientačně – řiďte se listem výrobce/DoP)

• Jmenovité napětí: 450/750 V
• Max. provozní teplota jádra: 70 °C (PVC)
• Teploty: pokládka obvykle od -5 °C, provoz přibližně -30 až +70 °C
• Min. poloměr ohybu: cca 10× vnější průměr kabelu
• Vnější průměr: obvykle 9–11 mm (podle výrobce)
• Elektrický odpor mědi 2,5 mm²: ~7,41 Ω/km (20 °C)
• Reakce na oheň dle CPR: typicky třída Eca (standardní PVC není bezhalogenové)

K čemu se CYKY-J 3x2,5 nejčastěji používá

• Zásuvkové okruhy 230 V v bytě a rodinném domě • typicky jištění B16 A a doplnění proudovým chráničem 30 mA • standard pro obytné místnosti, chodby, pracovny
• Kuchyně, technické místnosti, garáže • samostatné okruhy pro myčku, pračku, sušičku, mikrovlnku, zásuvky nad pracovní deskou • zvýšené nároky na počet a rozdělení okruhů kvůli špičkovému příkonu
• Venkovní a zahradní zásuvky • pevné uložení v chráničkách, vhodné jištění, doplnění proudovým chráničem 30 mA • zohlednění vlhkosti, UV a mechanické ochrany
• Napájení menších spotřebičů a zařízení • oběhová čerpadla, plynové kotle (řídicí obvody), inteligentní prvky s vyšší spotřebou
• Propojení mezi podružnými rozvaděči a rozbočnými krabicemi • tam, kde postačí 1f napájení, PE a N – přehledná instalace a dostatečná rezerva

Poznámky k dimenzování a zatížitelnosti

• V domovní praxi je CYKY-J 3x2,5 pro zásuvkové okruhy běžně jištěn 16 A.
• Skutečná proudová zatížitelnost závisí na způsobu uložení (ve zdi, v izolaci, v trubce, na roštu) a souběhu kabelů; orientačně 16–25 A.
• Úbytek napětí: u 2,5 mm² a jednofázově je orientační pokles cca 0,015 V na ampér a metr obousměrné délky. U dlouhých tras nebo vysokého příkonu volte větší průřez (např. 4 mm²), aby byl splněn limit úbytku napětí dle ČSN.

Bezpečnost a normové požadavky

• Proudové chrániče: zásuvkové obvody v obytných prostorech mají být chráněny RCD 30 mA (dle ČSN 33 2000-4-41 a souvisejících).
• Přepěťová ochrana: v novostavbách a při rekonstrukcích zvažte správně koordinované SPD (T1/T2/T3).
• Koupelny a venkovní prostory: respektujte zóny, IP krytí, doplňkové pospojování a vhodné příslušenství.
• Požární hledisko: standardní CYKY (PVC) je třídy Eca a není bezhalogenový; pro únikové cesty a speciální požadavky volte halogenfree kabely (např. N2XH) s vyšší třídou reakce na oheň.

Tipy pro správnou instalaci CYKY-J 3x2,5

• Trasy a uložení • Vedení ve svislých a vodorovných liniích; v ostrých rozích držte min. poloměr ohybu. • V izolaci a v trubkách počítejte s nižší zatížitelností a horším odvodem tepla. • Pro venkovní uložení volte UV-odolné provedení; pro uložení do země použijte chráničky, pískové lože a výstražnou fólii.
• Jištění a ochrany • Zásuvkové okruhy obvykle B16 A + RCD 30 mA; pro problematické zátěže nebo dřevostavby zvažte AFDD (detekce oblouku). • U dlouhých tras ověřte úbytek napětí a vypínací podmínky.
• Spojování a zakončení • Používejte svorky a krimpovací koncovky dimenzované na 2,5 mm²; v rozvaděči dotahujte momentem podle výrobce. • V hliníkových rozvaděčích a na bimetalických přechodech dbejte na správné příslušenství a ochranu proti korozi.
• Kontrola a revize • Po montáži proveďte měření izolace, smyčky Zs a test RCD; vše zdokumentujte. • Jakýkoli zásah do pevné elektroinstalace musí provést kvalifikovaná osoba; laikům doporučujeme omezit se na vizuální kontroly a test tlačítkem „T“ na RCD.

Kdy zvolit jiný kabel nebo průřez

• Dlouhé trasy, vyšší proudy nebo napájení náročnějších spotřebičů (např. průtokový ohřívač, vaření): uvažujte 3x4 mm² nebo 5x2,5/5x4 mm² dle fáze a typu připojení.
• Bezhalogenové a nízkokouřivé požadavky: veřejné budovy, únikové cesty – volte HFFR/LS0H kabely (např. N2XH) s třídou reakce na oheň Cca s1,d1,a1 nebo vyšší.
• Ovládací a datové obvody: pro slaboproudé systémy použijte dedikované kabely (J-Y(St)Y, KNX/EIB atd.), nikoli CYKY.

Praktické příklady použití v elektroinstalaci domu

• Zásuvkový okruh obývacího pokoje: CYKY-J 3x2,5, jištění B16 A, RCD 30 mA; trasa ve zdi v trubkách, rozbočení v krabicích.
• Kuchyňská linka: dva nezávislé zásuvkové okruhy CYKY-J 3x2,5 kvůli špičkám (konvice, myčka, mikrovlnka); zásuvky nad deskou na samostatném okruhu.
• Garáž/dílna: samostatný okruh CYKY-J 3x2,5, mechanická ochrana vedení, doplnění SPD a citlivého chrániče vzhledem k venkovnímu prostředí.
• Zahradní zásuvka: CYKY-J 3x2,5 v chráničce v zemi, pískové lože, výstražná fólie, IP44–IP66 zásuvkové prvky, RCD 30 mA.

Nejčastější otázky k CYKY-J 3x2,5

• Lze CYKY-J 3x2,5 použít na světelné okruhy? Ano, technicky lze, ale pro světla se běžně používá 1,5 mm² (CYKY-J 3x1,5) s odpovídajícím jištěním. 2,5 mm² přináší větší rezervu a menší úbytky, je však robustnější.
• Je vhodný pro přímé uložení do země? Ano, při dodržení správného postupu (pískové lože, chráničky/HDPE, výstražná fólie, předepsaná hloubka). Zkontrolujte UV odolnost při výstupu ze země.
• Jak rozpoznám „J“ vs. „O“? „J“ obsahuje zelenožlutou žílu PE; „O“ ji nemá. Pro zásuvkové okruhy v domě vybírejte „J“.

Závěr CYKY-J 3x2,5 je „pracovní kůň“ české elektroinstalace – robustní, dostupný a pro zásuvkové okruhy ideální volba. Nabízí správný poměr mechanické odolnosti, vodivosti a snadné montáže. Při návrhu sledujte způsob uložení, délku vedení a jištění, v citlivých objektech zvažte bezhalogenové alternativy a vždy dodržujte zásady bezpečnosti dle ČSN. Pokud si nejste jisti, obraťte se na kvalifikovaného elektrikáře; správný výběr a profesionální instalace jsou základem bezpečné a spolehlivé elektroinstalace.
