Proudový chránič s jističem Eaton 113101 PFL6-20/1N/B/003-A na DIN lištu
Zpět
Další
Související produkty
- Kompletní specifikace
- Hodnocení 1
- Proudový chránič s jističem Eaton 113101 PFL6-20/1N/B/003-A na DIN lištuDO 3 DNŮ1 699,00 Kč/ ks1 404,13 Kč bez DPH
Kompletní specifikace

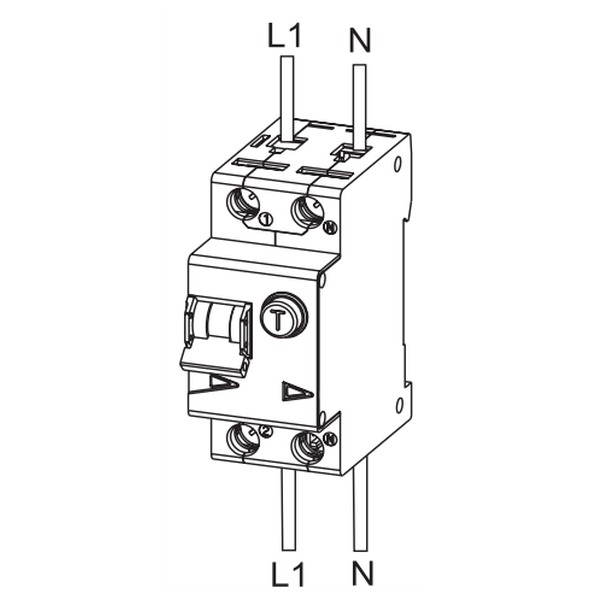

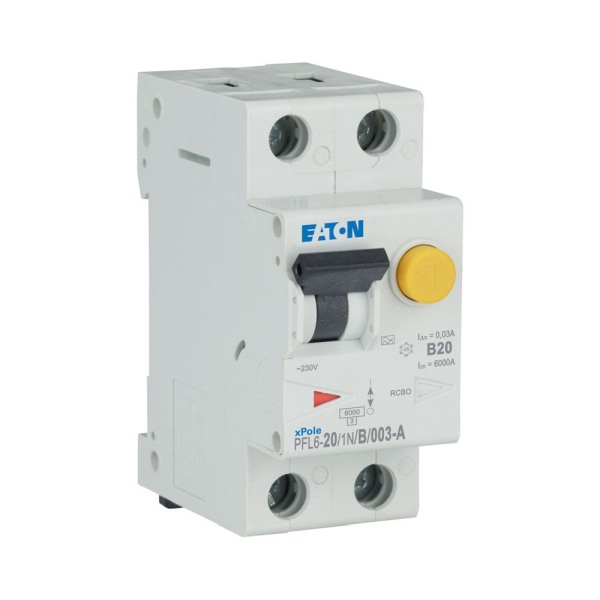

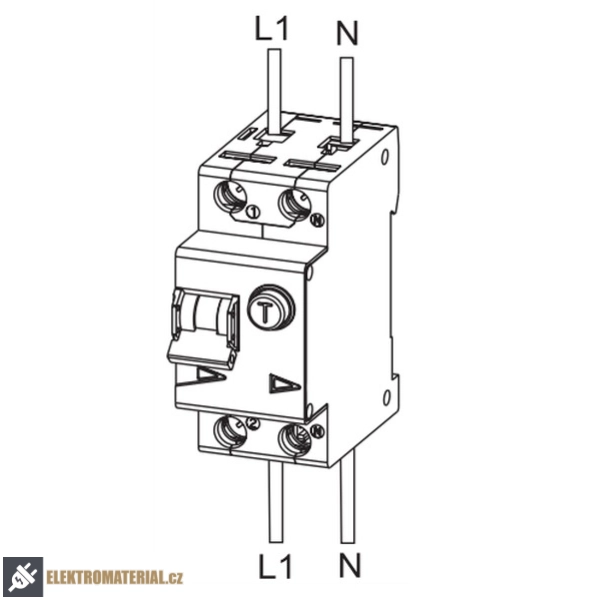

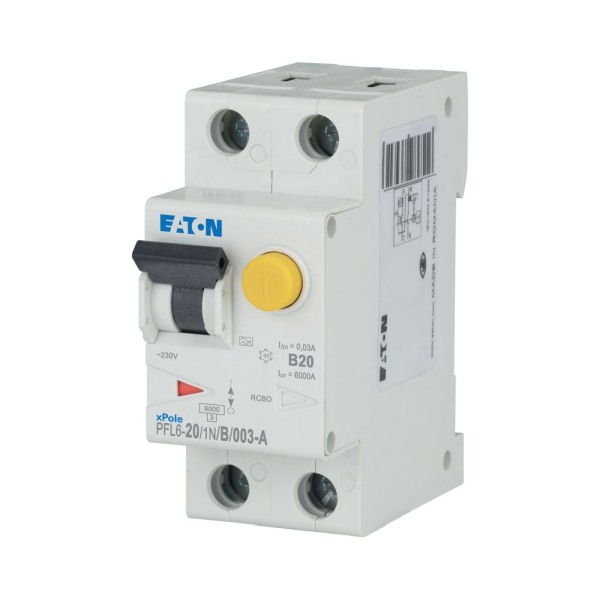

Proudový chránič s jističem Eaton 113101 PFL6-20/1N/B/003-A na DIN lištu je dvoupólový proudový chránič s maximálním proudem 20 A a jmenovitým reziduálním proudem 0,03 A, a jističem s charakteristikou zátěže B.
Proudové chániče s nadproudovou ochranou v sobě spojují funkci jističe PL6 a proudového chrániče PF6. Jedná se o ekonomickou řadu výrobků pro nenáročené aplikace s omezeným sortimentem. Vyrábějí se v 1+Npólovém provedení s vypínacími charakteristikami B a C.
PARAMETRY
| Název výrobku | Eaton Moeller series xPole PFL6/7 RCBO – výkonový jistič při reziduálním proudu s nadproudovou ochranou |
| Katalogové číslo | 113101 |
| EAN | 4015081126460 |
| Délka/hloubka produktu | 86 mm |
| Výška výrobku | 75 mm |
| Šířka výrobku | 37 mm |
| Hmotnost výrobku | 0.225 kg |
| Soulad | Opatřeno značkou CE RoHS conform |
| Certifikace | CE |
| Kód modelu | PFL6-20/1N/B/003-A |
| Použití | Rozváděč pro domácí a komerční využití |
| Základní funkce | Kombinovaná zařízení RCD/MCB |
| Výrobní aplikace | Rozváděč pro průmyslová a pokročilá komerční využití |
| Počet pólů | 1p+N |
| Počet pólů (chráněné) | 1 |
| Počet pólů (celkem) | 2 |
| Vypínací charakteristika | B |
| Jmenovitý proud | 20 A |
| Jmenovitý poruchový proud | 0.03 A |
| Typ | RCBO |
| Typ napětí | AC |
| Jmenovité napětí | 230 V |
| Jmenovité provozní napětí (Ue) – max. | 230 V |
| Jmenovité izolační napětí (Ui) | 440 V |
| Jmenovité impulzní výdržné napětí (Uimp) | 4 kV |
| Jmenovitá frekvence | 50 Hz |
| Typ svodového proudu | A |
| Jmenovitá zkratová vypínací schopnost (EN 60947-2) | 0 kA |
| Jmenovitá zkratová vypínací schopnost (EN 61009) | 6 kA |
| Jmenovitá zkratová vypínací schopnost (EN 61009-1) | 6 kA |
| Kapacita proudu přepětí | 0.25 kA |
| Charakteristiky odpojení | Bez zpoždění |
| Stupeň znečištění | 2 |
| Šířka v počtu modulárních vyrovnání | 2 |
| Vestavná hloubka | 69.5 mm |
| Metoda montáže | Lišta DIN |
| Stupeň ochrany | IP20 |
| Průřez vodiče k připojení (pevné jádro) – min. | 1 mm² |
| Průřez vodiče k připojení (pevné jádro) – max. | 25 mm² |
| Průřez vodiče k připojení (vícežilový) – min. | 1 mm² |
| Průřez vodiče k připojení (vícežilový) – max. | 25 mm² |
IEC/EN 61439 - technická data
| Jmenovitý prov. proud pro spec. rozptyl tepla (In) | 20 A |
| Rozptyl tepla na jeden pól, závislý na proudu | 0 W |
| Rozptyl tepla zařízení, závislý na proudu | 4,7 W |
| Statický rozptyl tepla, nezávislý na proudu | 0 W |
| Kapacita rozptylu tepla | 0 W |
| Provozní teplota prostředí – max. | 40 °C |
| Provozní teplota prostředí – min. | -25 °C |
