Proudový chránič EATON 112930 PF6-25/4/003-A na DIN lištu
- TOP produkt
Zpět
Další
Související produkty
4 501,00 Kč
/
ks
3 719,83 Kč
bez DPH
4 501,00 Kč
/
ks
3 719,83 Kč
bez DPH
DO 3 DNŮ
- Kompletní specifikace
- Hodnocení 86
- Proudový chránič EATON 112930 PF6-25/4/003-A na DIN lištuDO 3 DNŮ694,00 Kč/ ks573,55 Kč bez DPH
Kompletní specifikace

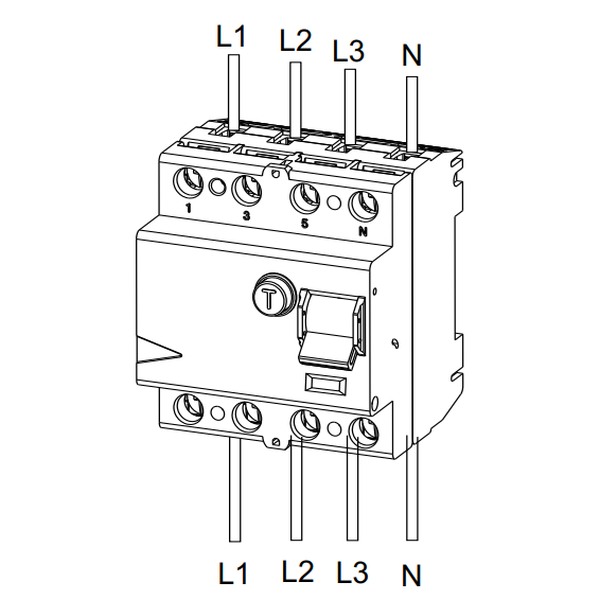

Proudový chránič EATON 112930 PF6-25/4/003-A na DIN lištu je čtyřpólový proudový chránič s maximálním proudem 25 A a jmenovitým reziduálním proudem 0,03 A, k ochraně elektrických obvodů před svodovými proudy, k ochraně před úrazem elektrickým proudem. Typ svodoého proudu A.
Proudové chrániče PF6 jsou chrániče s maximálním proudem do 6kA. Ekenomická řada chráničů s omezeným portfoliem s důrazem na co nejnižší pořizovací náklady.
PARAMETRY
| Název produktu | Proudový chránič Eaton Moeller řady xPole - PF6/7 |
| Katalogové číslo | 112930 |
| EAN | 4015081124688 |
| Délka/hloubka produktu | 76 mm |
| Výška produktu | 80 mm |
| Šířka produktu | 70 mm |
| Hmotnost produktu | 0,32 kg |
| Soulad s předpisy | Shoda s RoHS |
| Certifikace | ČSN EN 61008 |
| Kód modelu | PF6-25/4/003-A |
| Aplikace |
|
| Počet pólů | Čtyřpólový |
| Doba vypnutí | Bez zpoždění |
| Jmenovitý proud | 25 A |
| Jmenovitá zkratová pevnost | 6 kA |
| Jmenovitý proud poruchy | 30 mA |
| Typ citlivosti | Citlivý na pulzní proud |
| Impulzní výdržný proud | Částečně odolné proti přepětí 250 A |
| Typ |
|
| Jmenovité napětí | 230 V AC / 400 V AC |
| Jmenovité provozní napětí (Ue) - max. | 400 V |
| Jmenovité izolační napětí (Ui) | 440 V |
| Jmenovité impulzní výdržné napětí (Uimp) | 4 kV |
| Jmenovitý poruchový proud - min. | 0,03 A |
| Jmenovitý poruchový proud - max. | 0,03 A |
| Hodnocení frekvence | 50 Hz |
| Zkratová odolnost | 63 A (max. přípustná předjištění) |
| Typ svodového proudu | A |
| Jmenovitá zbytková zapínací a vypínací schopnost | 500 A |
| Přípustné přetížení předjištění - max. | 25 gG/gL |
| Jmenovitý krátkodobý výdržný proud (Icw) | 6 kA |
| Kapacita přepěťového proudu | 0,25 kA |
| Rozsah testovacího obvodu | 184 V AC - 440 V AC |
| Stupeň znečištění | 2 |
| Životnost, elektrická | 4000 operací |
| Rám | 45 mm |
| Šířka v počtu modulárních roztečí | 4 |
| Vestavná šířka (počet jednotek) | 70 mm (4 SU) |
| Vestavná hloubka | 69,5 mm |
| Způsob montáže | Rychlé upevnění se 2 západkovými polohami pro DIN lištu DIN lišta IEC/EN 60715 |
| Stupeň ochrany | IP20, IP40 s vhodným krytím IP20 |
| Terminály (horní a spodní) | Otevřené/zvedací terminály |
| Průřezová kapacita svorek (plný vodič) | 1,5 mm² - 35 mm² |
| Připojitelný průřez vodiče (plné jádro) - min. | 1,5 mm² |
| Připojitelný průřez vodiče (plné jádro) - max. | 35 mm² |
| Průřezová kapacita (laněný kabel) | 16 mm² (2x) |
| Připojitelný průřez vodiče (vícevodičový) - min. | 1,5 mm² |
| Připojitelný průřez vodiče (vícevodičový) - max. | 16 mm² |
| Ochrana svorek | Bezpečné proti dotyku prstů a rukou, DGUV VS3, EN 50274 |
| Tloušťka materiálu přípojnic | 0,8 mm - 2 mm |
| Životnost, mechanická | 20 000 operací |
| Povolená skladovací a přepravní teplota - min. | -35 °C |
| Povolená skladovací a přepravní teplota - max. | 60 °C |
| Klimatická odolnost | 25–55 °C / 90–95 % relativní vlhkosti dle IEC 60068-2 |
IEC/EN 61439 - technická data
| Jmenovitý provozní proud pro specifikovaný odvod tepla (In) | 25 A |
| Ztráta tepla na pól, závislá na proudu | 0 W |
| Ztráta tepla zařízením, závislá na proudu | 3,1 palce |
| Statický odvod tepla, nezávislý na proudu | 0 W |
| Kapacita odvodu tepla | 0 W |
| Provozní teplota okolí - min. | -25 °C |
| Provozní teplota okolí - max. | 55 °C |
