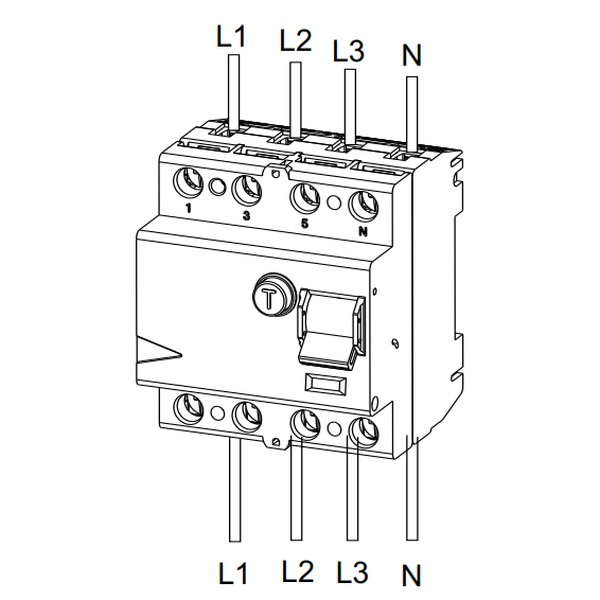

Proudový chránič EATON 102929 PF7-100/4/003-A na DIN lištu

    Proudový chránič EATON 102929 PF7-100/4/003-A na DIN lištu
    Proudový chránič EATON 102929 PF7-100/4/003-A na DIN lištu
    Proudový chránič EATON 102929 PF7-100/4/003-A na DIN lištu
    Ohodnotit produkt

    EATON 102929 PF7-100/4/003-A

    Proudový chránič EATON 102929 PF7-100/4/003-A na DIN lištu je čtyřpólový  proudový chránič s maximálním proudem 100 A a jmenovitým reziduálním proudem 0,03 A, k ochraně elektrických obvodů před svodovými proudy, k ochraně před úrazem elektrickým proudem. Typ svodového proudu A. Proudové chrániče PF7... celý popis
    Dostupnost
    do 3 pracovních dnů
    4 679,00 Kč
    / ks
    3 866,94 Kč
    bez DPH
    Číslo produktu:EATON 102929
    EAN kód:4015081027743
    hloubka:71 mm
    šířka:70 mm
    Výrobce:Eaton
    délka:80 mm
    Počet modulů:4
    Max.proud:100 A
    Zkratový proud:10 kA
    Související produkty
      Kabel CYKY-J 3x1,5
      331 hodnocení
      Kabel CYKY-J 3x1,5
      19,00 Kč
      / m
      15,70 Kč bez DPH
      19,00 Kč
      / m
      15,70 Kč bez DPH
      Skladem
        Kabel CYKY-J 3x2,5
        346 hodnocení
        Kabel CYKY-J 3x2,5
        31,00 Kč
        / m
        25,62 Kč bez DPH
        31,00 Kč
        / m
        25,62 Kč bez DPH
        Skladem
        • Kompletní specifikace
        • Hodnocení 0
        • Proudový chránič EATON 102929 PF7-100/4/003-A na DIN lištu
          Proudový chránič EATON 102929 PF7-100/4/003-A na DIN lištu
          do 3 pracovních dnů
          4 679,00 Kč
          / ks
          3 866,94 Kč bez DPH
        Kompletní specifikace

        Proudový chránič EATON 102929 PF7-100/4/003-A na DIN lištu je čtyřpólový  proudový chránič s maximálním proudem 100 A a jmenovitým reziduálním proudem 0,03 A, k ochraně elektrických obvodů před svodovými proudy, k ochraně před úrazem elektrickým proudem. Typ svodového proudu A.

        Proudové chrániče PF7 jsou chrániče s maximálním proudem do 10kA.

        PARAMETRY

        Název produktu
        Proudový chránič Eaton Moeller řady xPole - PF6/7
        Katalogové číslo
        102929
        EAN
        4015081027743
        Délka/hloubka produktu
        76 mm
        Výška produktu
        80 mm
        Šířka produktu
        70 mm
        Hmotnost produktu
        0,32 kg
        Soulad s předpisy
        Shoda s RoHS
        Certifikace
        ČSN EN 61008
        Kód modelu
        PF7-100/4/003-A



        Aplikace
        • Proudový chránič pro reziduální proud pro rezidenční a komerční aplikace
        • xPole - Rozváděče pro rezidenční a komerční aplikace
        Počet pólů
        Čtyřpólový
        Doba vypnutí
        Bez zpoždění
        Jmenovitý proud
        100 A
        Jmenovitá zkratová pevnost
        10 kA
        Jmenovitý proud poruchy
        30 mA
        Typ citlivosti
        Citlivý na pulzní proud
        Impulzní výdržný proud
        Částečně odolné proti přepětí 250 A
        Typ
        • PF7
        • Proudové chrániče
        • Typ A



        Jmenovité napětí
        230 V AC / 400 V AC
        Jmenovité provozní napětí (Ue) - max.
        400 V
        Jmenovité izolační napětí (Ui)
        440 V
        Jmenovité impulzní výdržné napětí (Uimp)
        4 kV
        Jmenovitý poruchový proud - min.
        0,03 A
        Jmenovitý poruchový proud - max.
        0,03 A
        Hodnocení frekvence
        50 Hz
        Zkratová odolnost
        100 A (max. přípustná předjištění)
        Typ svodového proudu
        A
        Jmenovitá zbytková zapínací a vypínací schopnost
        500 A
        Přípustné přetížení předjištění - max.
        80 gG/gL
        Jmenovitý krátkodobý výdržný proud (Icw)
        10 kA
        Kapacita přepěťového proudu
        0,25 kA
        Rozsah testovacího obvodu
        184 V AC - 440 V AC
        Stupeň znečištění
        2
        Životnost, elektrická
        4000 operací



        Rám
        45 mm
        Šířka v počtu modulárních roztečí
        4
        Vestavná šířka (počet jednotek)
        70 mm (4 SU)
        Vestavná hloubka
        69,5 mm
        Způsob montáže
        DIN lišta
        Rychlé uchycení se 2 západkovými polohami pro DIN lištu IEC/EN 60715
        Stupeň ochrany
        IP20
        IP20, IP40 s vhodným krytem
        Terminály (horní a spodní)
        Otevřené/zvedací terminály
        Průřezová kapacita svorek (plný vodič)
        1,5 mm² - 35 mm²
        Připojitelný průřez vodiče (plné jádro) - min.
        1,5 mm²
        Připojitelný průřez vodiče (plné jádro) - max.
        35 mm²
        Průřezová kapacita (laněný kabel)
        16 mm² (2x)
        Připojitelný průřez vodiče (vícevodičový) - min.
        1,5 mm²
        Připojitelný průřez vodiče (vícevodičový) - max.
        16 mm²
        Ochrana svorek
        Bezpečné proti dotyku prstů a rukou, DGUV VS3, EN 50274
        Tloušťka materiálu přípojnic
        0,8 mm - 2 mm
        Životnost, mechanická
        20 000 operací
        Povolená skladovací a přepravní teplota - min.
        -35 °C
        Povolená skladovací a přepravní teplota - max.
        60 °C
        Klimatická odolnost
        25–55 °C / 90–95 % relativní vlhkosti dle IEC 60068-2

        IEC/EN 61439 - technická data

        Jmenovitý provozní proud pro specifikovaný odvod tepla (In)
        100 A
        Ztráta tepla na pól, závislá na proudu
        0 W
        Ztráta tepla zařízením, závislá na proudu
        18,8 W
        Statický odvod tepla, nezávislý na proudu
        0 W
        Kapacita odvodu tepla
        0 W
        Provozní teplota okolí - min.
        -25 °C
        Provozní teplota okolí - max.
        60 °C
