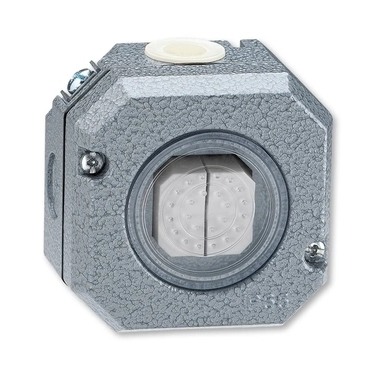

ABB 3558-05750 Venkovní vypínač, sériový, řazení č. 5, Al, IP66

ABB 3558-05750 Venkovní vypínač, sériový, řazení č. 5, Al, IP66

10 AX, 250 V AC

Upevnění šrouby.
Šroubové svorky (pro vodiče 1-2,5 mm²).
Dochází-li z důvodů změn teploty a vlhkosti prostření k rosení uvnitř přístroje, doporučuje se u jeho krabice otevřít odkapní otvor směrem k zemi. Jmenovité krytí se však tímto opatřením sníží na IP 44.

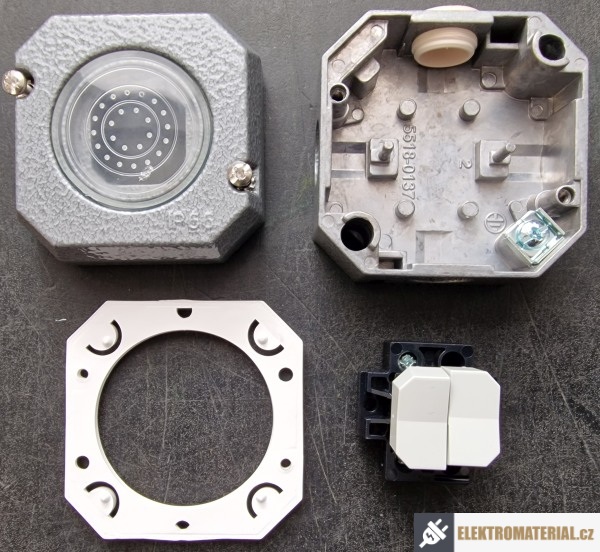

Rozbor ABB 3558-05750 Venkovní vypínač, sériový, řazení č. 5, Al, IP66

Přístroje řady Garant se používají pro vrchní pevné elektroinstalace v prostředí, kde je vyžadováno krytí až do IP 55 u zásuvek a IP 66 u spínačů. Přístroje jsou vhodné pro instalaci na hořlavé podklady o třídách reakce na oheň B, C, D. Při montáži a provozu se může dostat do vnitřního prostoru vlhkost, která při změně teploty může kondenzovat, což způsobuje rosení. Rozsah rosení není na závadu funkce a nemůže způsobit žádný problém při používání. S vyšší teplotou zmizí. Rovněž je možné otevřít odkapávací otvor ve dně krabice přístroje směrem k zemi. Při otevření tohoto odkapávacího otvoru dojde ke snížení výsledného krytí z IP66, respektive IP 55, na IP44 (vodní sprcha a předměty nad 1mm). Kryty s otevřeným odkapávací otvorem vyhoví pouze pro IP44. Pokud se tedy v prostoru uvnitř přístroje objeví voda a odteče odkapávacím otvorem, vyhovuje výrobek tomuto sníženému  krytí. Pro dosažení vyššího krytí se nesmí odkapávací otvor vylamovat.
