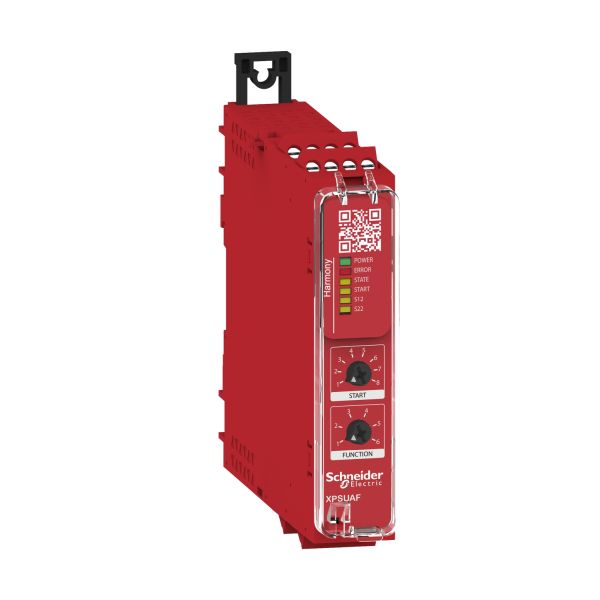

SCHNEIDER XPSUAF13AP PREVENTA Bezpečnostní modul, šroubové svorky
Zpět
Další
- Kompletní specifikace
- Hodnocení 0
- SCHNEIDER XPSUAF13AP PREVENTA Bezpečnostní modul, šroubové svorkyDO 3 DNŮ5 313,00 Kč/ ks4 390,91 Kč bez DPH
Kompletní specifikace
SCHNEIDER XPSUAF13AP PREVENTA Bezpečnostní modul, šroubové svorky
PARAMETRY
| výrobková řada | Harmony Safety Automation |
|---|---|
| typ produktu nebo součásti | Bezpečnostní modul |
| označení bezp.modulu | XPSUAF |
| použití bezpečnostního modulu | Monitorování antivalentních kontaktů Pro nouzové zastavení, monitorování krytu a světelných bariér |
| funkce modulu | Tlačítko nouzového zastavení 2V Monitorování krytu s 1 nebo 2 polohovými spínači Monitorování čidla 2PNP Monitorování magnetického spínače Monitorování světelné bariéry Spínač RFID Monitorování elektro-citlivého ochraného zařízení (ESPE) Monitorování bezdotykového snímače |
| úroveň bezpečnosti | Může dosáhnout PL e/kategorie 4 podle ISO 13849-1 Může dosáhnout SILCL 3 podle IEC 62061 Může dosáhnout SIL 3 podle IEC 61508 |
| bezpečnostní data | MTTFd > 30 years podle ISO 13849-1 Dcavg >= 99 % podle ISO 13849-1 PFHd = 1.13E-09 podle ISO 13849-1 HFT = 1 podle IEC 62061 PFHd = 1.13E-09 podle IEC 62061 SFF > 99% podle IEC 62061 HFT = 1 podle IEC 61508-1 PFHd = 1.13E-09 podle IEC 61508-1 SFF > 99% podle IEC 61508-1 Typ=B podle IEC 61508-1 |
| typ elektrického obvodu | NC Pár Pár PNP Antivalentní pár Pár OSSD |
| připojení - svorky | Vyjímatelná šroubovací svorkovnice, 0,2...2,5 mm² pevný nebo ohebný Vyjímatelná šroubovací svorkovnice, 0,25...2,5 mm² ohebný s koncovkou jeden vodič Vyjímatelná šroubovací svorkovnice, 0,2...1,5 mm² pevný nebo ohebný dvojitý vodič Vyjímatelná šroubovací svorkovnice, 2 x 0.25...1 mm² ohebný s koncovkou bez kabelové koncovky, s fazetou Vyjímatelná šroubovací svorkovnice, 2 x 0.5...1.5 mm² ohebný s koncovkou s kabelovou koncovkou, s fazetou |
| [Us] jmenovité napájecí napětí | 24 V AC - 15...10 % 24 V DC - 20...20 % |
| doba synchronizace mezi vstupy | 0.5 s 2 s 4 s |
|---|---|
| typ rozběhu | Auto/manuálně/monitorováno |
| příkon ve W | 2,0 W 24 V DC |
| příkon ve VA | 5,0 VA 24 V AC 50/60 Hz |
| typ vstupní ochrany | Vnitřní, elektronická |
| safety outputs | 3 Z |
| safety inputs | 2 bezpečnostní vstup 24 V DC 5 mA |
| maximum wire resistance | 500 Ω |
| použití vstupu (kompatibilita) | Sepnutý obvod podle ISO 14119 Polohový spínač XC podle ISO 14119 Mechanický kontakt podle ISO 14119 Sepnutý obvod podle ISO 13850 Antivalentní pár podle ISO 14119 Pár OSSD podle IEC 61496-1-2 3vodič. bezdotykové snímače PNP |
| [Ie] jmenovitý pracovní proud | 5 A AC-1 pro Z releový kontakt 3 A AC-15 pro Z releový kontakt 5 A DC-1 pro Z releový kontakt 3 A DC-13 pro Z releový kontakt |
| control outputs | 3 zap/vyp konfigurovatelný pulsní výstup |
| typ vstupu/výstupu | Polovodičový pulsní diagnostický výstup 24 V DC, 20 mA Z1, nesouvisí s bezpečností |
| [Ith] jmenovitý tepelný proud | 8 A |
| přidružené jmenovité hodnoty pojistky | 10 A gG pro výstupný obvod spínacieho relé podle IEC 60947-1 |
| minimální výstupní proud | 10 mA pro reléový výstup |
| minimální výstupní napětí | 15 V pro reléový výstup |
| maximální odezva otevřeného vstupu | 20 ms |
| [Ui] jmenovité izolační napětí | 250 V (stupeň znečištění 2) podle EN/IEC 60947-1 |
| [Uimp] jmenovité impulzní výdržné napětí | 4 kV kategorie přepětí II podle EN/IEC 60947-1 |
| Místní signalizace | LED (zelená)pronapájení ON: LED (červená)proporucha: LED (žlutá)prostart: LED (žlutá)prostav bezpečnosti: LED (žlutá)probezpečnostní vstup S12: LED (žlutá)probezpečnostní vstup S22: |
| upevnění | 35 mm symetrická DIN lišta |
| hloubka | 120 mm |
| výška | 100 mm |
| šířka | 22,5 mm |
| hmotnost přístroje | 0,200 kg |
| standardy | IEC 60947-5-1 IEC 61508-1 standard funkční bezpečnosti IEC 61508-2 standard funkční bezpečnosti IEC 61508-3 standard funkční bezpečnosti IEC 61508-4 standard funkční bezpečnosti IEC 61508-5 standard funkční bezpečnosti IEC 61508-6 standard funkční bezpečnosti IEC 61508-7 standard funkční bezpečnosti ISO 13849-1 standard funkční bezpečnosti IEC 62061 standard funkční bezpečnosti |
|---|---|
| certifikace výrobků | TÜV cULus |
| stupeň krytí IP | IP20 (svorky) podle 3.5 kV IP40 (skříňka) podle 3.5 kV IP54 (montážní prostor) podle 3.5 kV |
| teplota okolí pro uskladnění | -25…85 °C |
| relativní vlhkost | 5…95 % nekondenzující |
