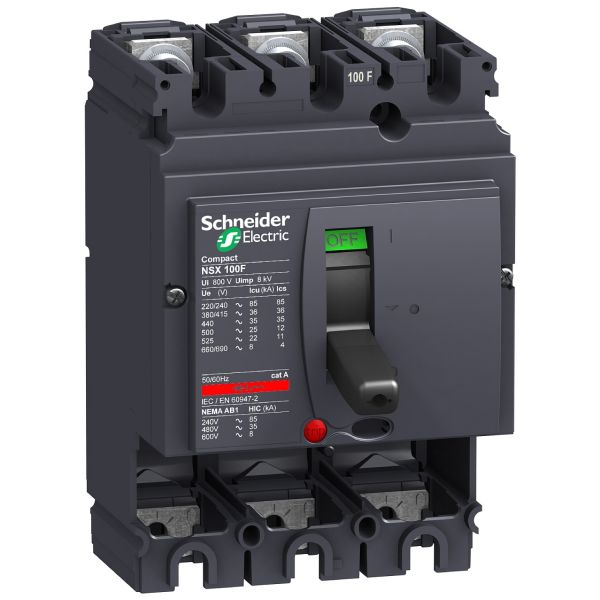

SCHNEIDER LV429003 3P NSX100F bez jednotky spouští

    SCHNEIDER LV429003 3P NSX100F bez jednotky spouští
    SCHNEIDER LV429003 3P NSX100F bez jednotky spouští
    Ohodnotit produkt

    SCHNEIDER LV429003

    SCHNEIDER LV429003 3P NSX100F bez jednotky spouští VÝROBA UKONČENA POSLEDNÍ KUS SKLADEM !!! Toto je základní rám 3P pro Compact NSX100F. Compact NSX je navržen pro optimalizaci prostoru a vypínací schopnosti pro všechny standardní a specifické aplikace. Tento základní rám se dodává bez jednotky spou... celý popis
    Dostupnost
    VÝPRODEJ POSLEDNÍ KUS
    3 405,00 Kč
    / ks
    2 814,05 Kč
    bez DPH
    Číslo produktu:SCHNEIDER LV429003
    EAN kód:3606480006456
    Kompletní specifikace

    SCHNEIDER LV429003 3P NSX100F bez jednotky spouští

    VÝROBA UKONČENA POSLEDNÍ KUS SKLADEM !!!

    Toto je základní rám 3P pro Compact NSX100F. Compact NSX je navržen pro optimalizaci prostoru a vypínací schopnosti pro všechny standardní a specifické aplikace. Tento základní rám se dodává bez jednotky spouští a je kompatibilní s libovolným typem jednotky spouští objednané samostatně. Vypínací schopnost Icu je 36 kA při 415 V stř. 50/60 Hz. Provozní napětí je 690 V stř., 50/60 Hz (omezeno na 440 V stř., 50/60 Hz, pokud existuje proudový chránič). Může být vybaven celou řadou volitelných funkcí a příslušenství. Rozměry jsou 105 mm x 161 mm x 86 mm. Zajišťuje soulad s mezinárodními normami (IEC 60947), CCC, EAC a specifikacemi pro námořní aplikace. Compact NSX100F je součástí architektury EcoStruxure Power společnosti Schneider Electric.

    PARAMETRY

    Základní popis
    řadaCompact
    výrobková řadaComPact NSX100...250
    označení přístrojeNSX100F
    typ produktu nebo součástiZákladní rám
    použití zařízeníDistribuce
    název jističeCompact NSX100F
    Number of poles3P
    [In] jmenovitý proud100 A při 40 °C
    [Ue] jmenovité pracovní napětí690 V AC 50/60 Hz
    typ sítěAC
    frekvence sítě50/60 Hz
    Vhodný pro bezpečné odpojeníAno podle EN/IEC 60947-2
    kategorie použitíKategorie A
    [Icu] rated ultimate short-circuit breaking capacity10 kA podle UL 508 při 600 V AC 50/60 Hz
    25 kA podle UL 508 při 480 V AC 50/60 Hz
    85 kA podle UL 508 při 240 V AC 50/60 Hz
    22 kA Icu podle IEC 60947-2 při 525 V AC 50/60 Hz
    25 kA Icu podle IEC 60947-2 při 500 V AC 50/60 Hz
    35 kA Icu podle IEC 60947-2 při 440 V AC 50/60 Hz
    36 kA Icu podle IEC 60947-2 při 380/415 V AC 50/60 Hz
    8 kA Icu podle IEC 60947-2 při 660/690 V AC 50/60 Hz
    85 kA Icu podle IEC 60947-2 při 220/240 V AC 50/60 Hz
    Performance levelF 36 kA 415 V AC
    typ ovládáníPáčka
    montážní režimPevná
    Doplňky
    [Ui] jmenovité izolační napětí800 V AC 50/60 Hz podle IEC 60947-2
    [Uimp] jmenovité impulzní výdržné napětí8 kV podle IEC 60947-2
    [Ics] rated service short-circuit breaking capacity11 kA při 525 V AC 50/60 Hz podle IEC 60947-2
    35 kA při 440 V AC 50/60 Hz podle IEC 60947-2
    36 kA při 380/415 V AC 50/60 Hz podle IEC 60947-2
    4 kA při 660/690 V AC 50/60 Hz podle IEC 60947-2
    85 kA při 220/240 V AC 50/60 Hz podle IEC 60947-2
    12,5 kA při 500 V AC 50/60 Hz podle IEC 60947-2
    mechanická životnost50000 cykly podle IEC 60947-2
    elektrická životnost10000 cykly 690 V AC 50/60 Hz In podle IEC 60947-2
    20000 cykly 690 V AC 50/60 Hz In/2 podle IEC 60947-2
    30000 cykly 440 V AC 50/60 Hz In podle IEC 60947-2
    50000 cykly 440 V AC 50/60 Hz In/2 podle IEC 60947-2
    upevněníZadní deska
    horní připojeníPřední
    dolní připojeníPřední
    Rozteč pro připojení35 mm
    typ ochranyBez ochrany
    Width (W)105 mm
    Height (H)161 mm
    Depth (D)86 mm
    Prostředí
    NormyEN/IEC 60947-2
    UL 508
    certifikace výrobkůUL
    CSA
    Stupeň znečištění3 podle IEC 60664-1
    stupeň krytí IPIP40 podle IEC 60529
    stupeň ochrany IKIK07 podle IEC 62262
    provozní teplota-25…70 °C
    teplota okolí pro uskladnění-50…85 °C
