  1. Úvod
  2. Schneider
  3. SCHNEIDER LUCA05BL TeSys řada U, standardní řídicí jednotka, 1,25…5A

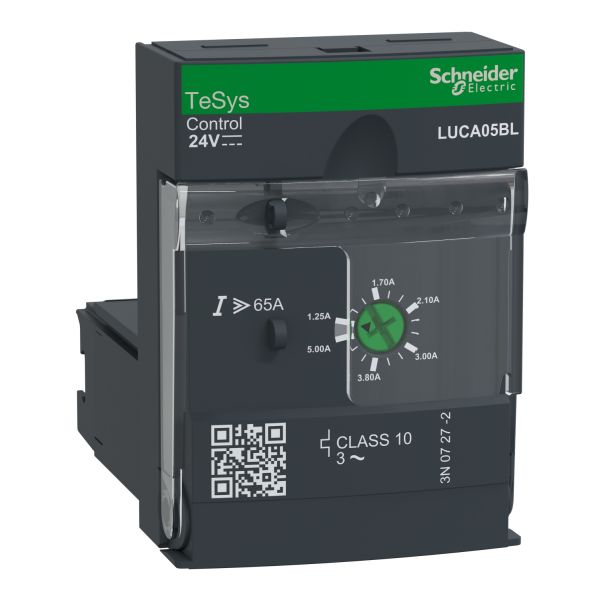

SCHNEIDER LUCA05BL TeSys řada U, standardní řídicí jednotka, 1,25…5A

    SCHNEIDER LUCA05BL TeSys řada U, standardní řídicí jednotka, 1,25…5A
    SCHNEIDER LUCA05BL TeSys řada U, standardní řídicí jednotka, 1,25…5A
    Ohodnotit produkt

    SCHNEIDER LUCA05BL

    SCHNEIDER LUCA05BL TeSys řada U, standardní řídicí jednotka, 1,25…5A TeSys U standardní řídicí jednotka, která se vloží do výkonových bází LUB12, LUB32, LUB38 pro vytvoření spouštěče TeSys U, pro 3fázové aplikace motorů do 1.5kW@400V. Poskytuje plnou ochranu motorů se jmenovitým proudem Ir 1,25-5 A ... celý popis
    Dostupnost
    DO 3 PRACOVNÍCH DNŮ
    2 279,00 Kč
    / ks
    1 883,47 Kč
    bez DPH
    Číslo produktu:SCHNEIDER LUCA05BL
    EAN kód:3389110363838
    Výrobce:Schneider
    • Kompletní specifikace
    • Hodnocení 0
    • SCHNEIDER LUCA05BL TeSys řada U, standardní řídicí jednotka, 1,25…5A
      SCHNEIDER LUCA05BL TeSys řada U, standardní řídicí jednotka, 1,25…5A
      DO 3 PRACOVNÍCH DNŮ
      2 279,00 Kč
      / ks
      1 883,47 Kč bez DPH
    Kompletní specifikace

    SCHNEIDER LUCA05BL TeSys řada U, standardní řídicí jednotka, 1,25…5A

    TeSys U standardní řídicí jednotka, která se vloží do výkonových bází LUB12, LUB32, LUB38 pro vytvoření spouštěče TeSys U, pro 3fázové aplikace motorů do 1.5kW@400V. Poskytuje plnou ochranu motorů se jmenovitým proudem Ir 1,25-5 A (nastavitelným Ir), třída vypnutí přetížení 10, zkratový proud 13 x Irmax, nadproud při 14,2 x Ir, ztráta fáze, porucha izolace (pouze ochrana zařízení). Používá se s napětím 24 V DC pro řízení spouštěče (prostřednictvím ovládacích svorek A1/A2 umístěných v napájecí bázi). Certifikováno při použití ve spojení s výkonovou základnou LUB (IEC, ULC, CSA, EAC, Marine), splňuje požadavky normy Green Premium (RoHS/REACh).

    PARAMETRY

    Základní popis
    řadaTeSys
    výrobková řadaTeSys Ultra
    označení výrobkuTeSys Ultra
    označení přístrojeLUCA
    typ produktu nebo součástiStandardní řídící jednotka
    použití zařízeníOvládání motoru
    Motorová ochrana
    použití výrobkuZákladní požadavky na ochranu pro motorové spouštěče:přetížení a zkrat
    hlavní funkce k dispoziciOchrana proti poruše fáze a asymetrie fází
    Manuální reset
    Ochrana proti zemní poruše
    Ochrana proti přetížení a zkratu
    kompatibilitaVýkonová základna LUB12
    Výkonová základna LUB32
    Výkonová základna LUB38
    Výkonová základna LUB120
    Výkonová základna LUB320
    Výkonová základna LUB380
    Reverzační stykač LU2B12BL
    Reverzační stykač LU2B32BL
    Reverzační stykač LU2B38BL
    [Ue] jmenovité pracovní napětí690 V AC
    frekvence sítě40...60 Hz
    typ zátěže3fázový motor - chlazení: samochladící
    kategorie použitíAC-44
    AC-43
    AC-41
    výkon motoru (kW)1,5 kW při 400...440 V AC 50/60 Hz
    2,2 kW při 500 V AC 50/60 Hz
    3 kW při 690 V AC 50/60 Hz
    rozsah nastavení jmenovitého proudu motoru1,25…5 A
    Třída tepelné spouštěTřída 10 podle IEC 60947-6-2 - mez frekvence: 40…60 Hz - teplotní kompenzace: -25…70 °C
    Třída 10 podle UL 508 - mez frekvence: 40…60 Hz - teplotní kompenzace: -25…70 °C
    mezní hodnota pro vypnutí14,2 x Ir +/- 20 %
    Citlivost na fáz.poruchuAno
    [Uc] napětí řídicího obvodu24 V DC
    Doplňky
    meze napětí ovl. obvodu20...27 V pro DC obvod 24 V za provozu
    14,5 V pro DC obvod 24 V odpadnutí
    typická spotřeba proudu130 mA při 24 V DC I maximální při přítahu s LUB12
    220 mA při 24 V DC I maximální při přítahu s LUB32
    220 mA při 24 V DC I maximální při přítahu s LUB38
    60 mA při 24 V DC I rms pro přídrž s LUB12
    80 mA při 24 V DC I rms pro přídrž s LUB32
    80 mA při 24 V DC I rms pro přídrž s LUB38
    tepelné ztráty2 W pro ovládací obvod s LUB12
    3 W pro ovládací obvod s LUB32
    3 W pro ovládací obvod s LUB38
    provozní doba35 ms vypnuto s LUB12 pro ovládací obvod
    35 ms vypnuto s LUB32 pro ovládací obvod
    35 ms vypnuto s LUB38 pro ovládací obvod
    70 ms sepnuto s LUB12 pro ovládací obvod
    70 ms sepnuto s LUB32 pro ovládací obvod
    70 ms sepnuto s LUB38 pro ovládací obvod
    standardyEN 60947-6-2
    IEC 60947-6-2
    UL 60947-4-1, s fázovou přepážkou
    CSA C22.2 No 60947-4-1, s fázovou přepážkou
    certifikace výrobkůCE
    UL
    CSA
    CCC
    EAC
    ASEFA
    ATEX
    Marine
    [Ui] jmenovité izolační napětí690 V podle IEC 60947-6-2
    600 V podle UL 60947-4-1
    600 V podle CSA C22.2 No 60947-4-1
    [Uimp] jmenovité impulzní výdržné napětí6 kV podle IEC 60947-6-2
    bezpečné oddělení obvodu400 V SELV mezi ovládacími a pomocnými obvody podle IEC 60947-1
    400 V SELV mezi ovládacím nebo pomocným obvodem a silovým obvodem podle IEC 60947-1
    upevněníNásuvný (čelní)
    šířka45 mm
    výška66 mm
    hloubka60 mm
    hmotnost přístroje0,135 kg
    označení kompatibilityLUCA
    Prostředí
    stupeň krytí IPIP20 čelní panel se svorkami podle IEC 60947-1
    IP20 další čelní strany podle IEC 60947-1
    IP40 přední panel mimo propojovací zónu podle IEC 60947-1
    Použití ochranyTH podle IEC 60068
    teplota okolního vzduchu pro provoz-25…70 °C
    teplota okolí pro uskladnění-40…85 °C
    pracovní nadmořská výška2000 m
    Požární odolnost960 °C držáky součásti pod napětím podle IEC 60695-2-12
    650 °C podle IEC 60695-2-12
    odolnost proti otřesům10 gn silové póly vypnuty podle IEC 60068-2-27
    15 gn silové póly sepnuty podle IEC 60068-2-27
    odolnost proti vibracím2 gn 5…300 Hz silové póly vypnuty podle IEC 60068-2-6
    4 gn 5…300 Hz silové póly sepnuty podle IEC 60068-2-6
    odolnost proti elektrostatickému výboji8 kV úroveň 3 na otevřeném vzduchu podle IEC 61000-4-2
    8 kV úroveň 4 při kontaktu podle IEC 61000-4-2
    odolnost proti rádiovým polím10 V/m 3 podle IEC 61000-4-3
    odolnost proti rychlým přechodům2 kV třída 3 sériové vedení podle IEC 61000-4-4
    4 kV třída 4 všechny obvody mimo pro sériového vedení podle IEC 61000-4-4
    odolnost proti radioelektrickým polím10 V podle IEC 61000-4-6
    odolnost proti mikropřerušením3 ms
    odolnost proti poklesům napětí70 % / 500 ms podle IEC 61000-4-11
