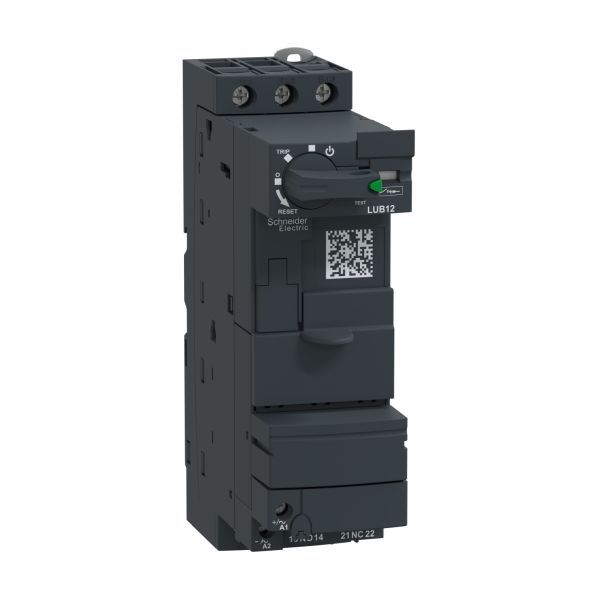

SCHNEIDER LUB12 TeSys řada U, základní výkonový modul, přímý spouštěč 12 A

    SCHNEIDER LUB12 TeSys řada U, základní výkonový modul, přímý spouštěč 12 A
    SCHNEIDER LUB12 TeSys řada U, základní výkonový modul, přímý spouštěč 12 A
    Ohodnotit produkt

    SCHNEIDER LUB12

    SCHNEIDER LUB12 TeSys řada U, základní výkonový modul, přímý spouštěč 12 A TeSys U standardní výkonová základna, 3P (3Z), 12A/690V, doplní se řídicí jednotkou LUC pro vytvoření spouštěče TeSys U, pro 3fázové aplikace motoru do 5.5kW@400V. Základna je tvořena napájecími kontakty, ovl. cívkou, otočnou... celý popis
    Dostupnost
    DO 3 PRACOVNÍCH DNŮ
    2 493,00 Kč
    / ks
    2 060,33 Kč
    bez DPH
    Číslo produktu:SCHNEIDER LUB12
    EAN kód:3389110362770
    Výrobce:Schneider
    • Kompletní specifikace
    • Hodnocení 0
    • SCHNEIDER LUB12 TeSys řada U, základní výkonový modul, přímý spouštěč 12 A
      SCHNEIDER LUB12 TeSys řada U, základní výkonový modul, přímý spouštěč 12 A
      DO 3 PRACOVNÍCH DNŮ
      2 493,00 Kč
      / ks
      2 060,33 Kč bez DPH
    Kompletní specifikace

    SCHNEIDER LUB12 TeSys řada U, základní výkonový modul, přímý spouštěč 12 A

    TeSys U standardní výkonová základna, 3P (3Z), 12A/690V, doplní se řídicí jednotkou LUC pro vytvoření spouštěče TeSys U, pro 3fázové aplikace motoru do 5.5kW@400V. Základna je tvořena napájecími kontakty, ovl. cívkou, otočnou rukojetí, modulární konstrukcí pro další moduly, které tvoří "vše v jednom"spouštěč se základními nebo rozšířenými ochrannými a řídicími funkcemi. Je vybaven svorkovnicí a zaslepovacími okny zakrývající prázdné dutiny. Poskytuje vysokou vypínací schopnost Icu 50kA@400V, řízení start-stop zaručené pro 3600 cyklů/hod. Velmi kompaktní (šířka 45 mm), montáž na lištu DIN a šroubové upevnění, s otočnou rukojetí pro visací zámek. Certifikováno v případě použití ve spojení s řídicí jednotkou LUC (IEC, ULC, CSA, EAC, Marine), splňuje požadavky normy Green Premium (RoHS/REACh).

    PARAMETRY

    Základní popis
    řadaTeSys
    označení výrobkuTeSys Ultra
    označení přístrojeLUB
    typ produktu nebo součástiNereverzační výkonový blok
    použití zařízeníOvládání motoru
    Motorová ochrana
    popis pólů3P
    Vhodný pro bezpečné odpojeníAno
    [Ue] jmenovité pracovní napětí690 V AC pro výkonový obvod
    frekvence sítě40...60 Hz
    [Ith] jmenovitý tepelný proud12 A
    [Ie] jmenovitý pracovní proud12 A při <= 440 V
    12 A při 500 V
    9 A při 690 V
    kategorie použitíAC-43
    AC-44
    AC-41
    [Ics] jmenovitá provozní vypínací schopnost50 kA při 230 V
    50 kA při 440 V
    10 kA při 500 V
    4 kA při 690 V
    Složení pomocného kontaktu1 Z + 1 V
    typ pomocných kontaktůTyp nuceně vedené kontakty (1 Z + 1 V) podle IEC 60947-4-1
    typ zrcadlové kontakty (1 V) podle IEC 60947-1
    [Uc] napětí řídicího obvodu24 V AC 50/60 Hz
    24 V DC
    48...72 V AC 50/60 Hz
    48...72 V DC
    110...240 V AC 50/60 Hz
    110...220 V DC
    Doplňky
    typická spotřeba proudu130 mA při 24 V DC I maximální při přítahu s LUCA, LUCB, LUCC, LUCD
    140 mA při 24 V AC I maximální při přítahu s LUCA, LUCB, LUCC, LUCD
    150 mA při 24 V DC I maximální při přítahu s LUCM
    280 mA při 110...220 V DC I maximální při přítahu s LUCA, LUCB, LUCC, LUCD
    280 mA při 110...240 V AC I maximální při přítahu s LUCA, LUCB, LUCC, LUCD
    280 mA při 48...72 V AC I maximální při přítahu s LUCA, LUCB, LUCC, LUCD
    280 mA při 48...72 V DC I maximální při přítahu s LUCA, LUCB, LUCC, LUCD
    35 mA při 110...220 V DC I rms pro přídrž s LUCA, LUCB, LUCC, LUCD
    35 mA při 110...240 V AC I rms pro přídrž s LUCA, LUCB, LUCC, LUCD
    35 mA při 48...72 V AC I rms pro přídrž s LUCA, LUCB, LUCC, LUCD
    35 mA při 48...72 V DC I rms pro přídrž s LUCA, LUCB, LUCC, LUCD
    60 mA při 24 V DC I rms pro přídrž s LUCA, LUCB, LUCC, LUCD
    70 mA při 24 V AC I rms pro přídrž s LUCA, LUCB, LUCC, LUCD
    70 mA při 24 V DC I rms pro přídrž s LUCM
    tepelné ztráty2 W pro ovládací obvod s LUCA, LUCB, LUCC, LUCD
    1,7 W pro ovládací obvod s LUCM
    úroveň bezpečnosti a spolehlivostiB10d = 1369863 cykly stykač s jmenovitým zatížením podle EN/ISO 13849-1
    B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1
    provozní doba35 ms vypnuto s LUCA, LUCB, LUCC, LUCD, LUCM pro ovládací obvod
    50 ms při >= 72 V sepnuto s LUCA, LUCB, LUCC, LUCD pro ovládací obvod
    60 ms při 48 V sepnuto s LUCA, LUCB, LUCC, LUCD pro ovládací obvod
    70 ms při 24 V sepnuto s LUCA, LUCB, LUCC, LUCD pro ovládací obvod
    75 ms sepnuto s LUCM pro ovládací obvod
    mechanická životnost15 Mcyklů
    provozní rychlost3600 cyk/h
    certifikace výrobkůCE
    UL
    CSA
    CCC
    EAC
    ASEFA
    ATEX
    Marine
    standardyEN 60947-6-2
    IEC 60947-6-2
    UL 60947-4-1, s fázovou přepážkou
    CSA C22.2 No 60947-4-1, s fázovou přepážkou
    [Ui] jmenovité izolační napětí690 V podle IEC 60947-6-2 (stupeň znečištění 3)
    600 V podle UL 60947-4-1
    600 V podle CSA C22.2 No 60947-4-1
    [Uimp] jmenovité impulzní výdržné napětí6 kV podle IEC 60947-6-2
    bezpečné oddělení obvodu400 V SELV mezi ovládacími a pomocnými obvody podle IEC 60947-1 dodatek N
    400 V SELV mezi ovládacím nebo pomocným obvodem a silovým obvodem podle IEC 60947-1 dodatek N
    upevněníNacvaknutím (lišta DIN)
    Upevnění šroubem (deska)
    připojení - svorkyOvládací obvod: šroubové svorky 1 kabel(y) 0,34…1,5 mm² ohebný s kabelovou koncovkou
    Ovládací obvod: šroubové svorky 1 kabel(y) 0,75…1,5 mm² ohebný bez kabelové koncovky
    Ovládací obvod: šroubové svorky 1 kabel(y) 0,75…1,5 mm² pevný
    Ovládací obvod: šroubové svorky 2 kabel(y) 0,34…1,5 mm² ohebný s kabelovou koncovkou
    Ovládací obvod: šroubové svorky 2 kabel(y) 0,75…1,5 mm² ohebný bez kabelové koncovky
    Ovládací obvod: šroubové svorky 2 kabel(y) 0,75…1,5 mm² pevný
    Výkonový obvod: šroubové svorky 1 kabel(y) 1…10 mm² pevný
    Výkonový obvod: šroubové svorky 1 kabel(y) 1…6 mm² ohebný s kabelovou koncovkou
    Výkonový obvod: šroubové svorky 1 kabel(y) 2,5…10 mm² ohebný bez kabelové koncovky
    Výkonový obvod: šroubové svorky 2 kabel(y) 1…6 mm² ohebný s kabelovou koncovkou
    Výkonový obvod: šroubové svorky 2 kabel(y) 1…6 mm² pevný
    Výkonový obvod: šroubové svorky 2 kabel(y) 1,5…6 mm² ohebný bez kabelové koncovky
    kroutící momentOvládací obvod: 0,8…1,2 N.m plochý šroubovák 5 mm
    Ovládací obvod: 0,8…1,2 N.m Philips č. 1 šroubovák 5 mm
    Výkonový obvod: 1,9…2,5 N.m plochý šroubovák 6 mm
    Výkonový obvod: 1,9…2,5 N.m Philips č. 2 šroubovák 6 mm
    Výkonový obvod: 1,9…2,5 N.m pozidriv No 2 šroubovák 6 mm
    šířka45 mm
    výška154 mm
    hloubka126 mm
    hmotnost přístroje0,9 kg
    označení kompatibilityLUB
    Prostředí
    stupeň krytí IPIP20 (přední panel se svorkami) podle IEC 60947-1
    IP20 (další čelní strany) podle IEC 60947-1
    IP40 (přední panel mimo propojovací zónu) podle IEC 60947-1
    Použití ochranyTH podle IEC 60068
    teplota okolního vzduchu pro provoz-25…60 °C s LUCM
    -25…70 °C s LUCA, LUCB, LUCC, LUCD
    teplota okolí pro uskladnění-40…85 °C
    Požární odolnost960 °C držáky součásti pod napětím podle IEC 60695-2-12
    650 °C podle IEC 60695-2-12
    pracovní nadmořská výška2000 m
    odolnost proti otřesům10 gn silové póly vypnuty podle IEC 60068-2-27
    15 gn silové póly sepnuty podle IEC 60068-2-27
    odolnost proti vibracím2 gn (f= 5…300 Hz) silové póly vypnuty podle IEC 60068-2-27
    4 gn (f= 5…300 Hz) silové póly sepnuty podle IEC 60068-2-27
    odolnost proti elektrostatickému výboji8 kV úroveň 3 na otevřeném vzduchu podle IEC 61000-4-2
    8 kV úroveň 4 při kontaktu podle IEC 61000-4-2
    odolnost proti rádiovým polím10 V/m 3 podle IEC 61000-4-3
    odolnost proti rychlým přechodům2 kV třída 3 sériové vedení podle IEC 61000-4-4
    4 kV třída 4 všechny obvody mimo pro sériového vedení podle IEC 61000-4-4
    nerozptýlená rázová vlna1 kV sériový režim 24...240 V AC podle IEC 60947-6-2
    1 kV sériový režim 48...220 V DC podle IEC 60947-6-2
    2 kV společný režim 24...240 V AC podle IEC 60947-6-2
    2 kV společný režim 48...220 V DC podle IEC 60947-6-2
    odolnost proti radioelektrickým polím10 V podle IEC 61000-4-6
    odolnost proti mikropřerušením3 ms pro ovládací obvod
    odolnost proti poklesům napětí70 % / 500 ms podle IEC 61000-4-11
