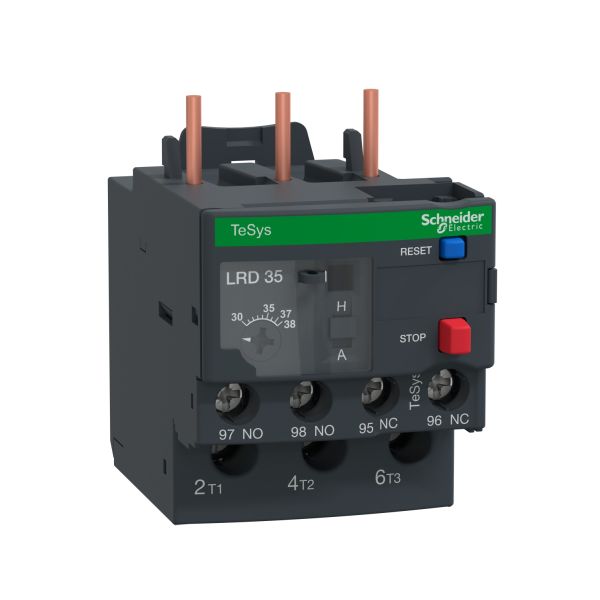

SCHNEIDER LRD35 Jisticí nadproudové relé tř.10A, pro stykače D32 a D38, 30-38A

    SCHNEIDER LRD35 Jisticí nadproudové relé tř.10A, pro stykače D32 a D38, 30-38A
    SCHNEIDER LRD35 Jisticí nadproudové relé tř.10A, pro stykače D32 a D38, 30-38A
    Ohodnotit produkt

    SCHNEIDER LRD35

    SCHNEIDER LRD35 Jisticí nadproudové relé tř.10A, pro stykače D32 a D38, 30-38A TeSys LRD -jisticí nadproudové relé - 38A/690V - rozsah nastavení teploty 30-38A - třída vypnutí 10A - pro ochranu 3fázových motorů 18.5kW@400V. Rozdílové zařízení s poruchou fáze a detekcí nerovnováhy zatížení. Poskytuje... celý popis
    Dostupnost
    DO 3 PRACOVNÍCH DNŮ
    1 579,00 Kč
    / ks
    1 304,96 Kč
    bez DPH
    Číslo produktu:SCHNEIDER LRD35
    EAN kód:3389110346862
    Výrobce:Schneider
    • Kompletní specifikace
    • Hodnocení 1
    • SCHNEIDER LRD35 Jisticí nadproudové relé tř.10A, pro stykače D32 a D38, 30-38A
      SCHNEIDER LRD35 Jisticí nadproudové relé tř.10A, pro stykače D32 a D38, 30-38A
      DO 3 PRACOVNÍCH DNŮ
      1 579,00 Kč
      / ks
      1 304,96 Kč bez DPH
    Kompletní specifikace

    SCHNEIDER LRD35 Jisticí nadproudové relé tř.10A, pro stykače D32 a D38, 30-38A

    TeSys LRD -jisticí nadproudové relé - 38A/690V - rozsah nastavení teploty 30-38A - třída vypnutí 10A - pro ochranu 3fázových motorů 18.5kW@400V. Rozdílové zařízení s poruchou fáze a detekcí nerovnováhy zatížení. Poskytuje to volbu tepelného nastavení, manuálně-automatický reset přepínač, testovací selektor pro simulaci vypínacích, nulovacích a stop tlačítek, indikátor příznaku a 2 pomocné kontakty 1Z+1V pro signalizaci poruchy. Nastavení jsou chráněna průhledným krytem uzamykatelným zapečetěním. připojení šroubovými svorkami se přímo připojuje ke spodním svorkám 3-pólových stykačů LC1D32-D38. Instalace na lištu DIN nebo šroubovák upevnění, oddělená od stykače, s pouitím svorkovnice LAD7B106 (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, ATEX, Marine), splňuje požadavky norem Green Premium (RoHs/Reach).

    PARAMETRY

    Základní popis
    řadaTeSys
    TeSys Deca
    označení výrobkuTeSys LRD
    TeSys Deca
    typ produktu nebo součástiRozdílové jistící nadproudové relé
    označení přístrojeLRD
    použití reléOchrana motoru
    kompatibilita výrobkuLC1D32
    LC1D38
    typ sítěDC
    AC
    trída spoušteTřída 10A podle IEC 60947-4-1
    Nastavení rozsahu nadproudové ochrany30…38 A
    [Ui] jmenovité izolační napětíVýkonový obvod: 600 V podle CSA
    Výkonový obvod: 600 V podle UL
    Výkonový obvod: 690 V podle IEC 60947-4-1
    Doplňky
    frekvence sítě0...400 Hz
    montážní držákDeska, se specifickým příslušenstvím
    Lišta, se specifickým příslušenstvím
    Pod stykačem
    mezní hodnota pro vypnutí1,14 +/- 0,06 Ir podle IEC 60947-4-1
    Složení pomocného kontaktu1 Z + 1 V
    [Ith] jmenovitý tepelný proud5 A pro signalizační obvod
    dovolený proud1,5 A při 240 V AC-15 pro signalizační obvod
    0,1 A při 250 V DC-13 pro signalizační obvod
    [Ue] jmenovité pracovní napětí690 V AC 0...400 Hz pro výkonový obvod podle IEC 60947-4-1
    jmenovitý proud pojistky4 A gG pro signalizační obvod
    4 A BS pro signalizační obvod
    [Uimp] jmenovité impulzní výdržné napětí6 kV
    Citlivost na fáz.poruchuVypínací proud 130% Ir na dvou fáz., poslední 0
    typ ovládáníČervená tlačítko: stop
    Modrá tlačítko: reset
    Teplotní kompenzace-20…60 °C
    připojení - svorkyOvládací obvod: šroubové svorky 2 kabel(y) 1…2,5 mm² ohebný bez kabelové koncovky
    Ovládací obvod: šroubové svorky 2 kabel(y) 1…2,5 mm² ohebný s kabelovou koncovkou
    Ovládací obvod: šroubové svorky 2 kabel(y) 1…2,5 mm² pevný bez kabelové koncovky
    Výkonový obvod: šroubové svorky 1 kabel(y) 1,5…10 mm² ohebný bez kabelové koncovky
    Výkonový obvod: šroubové svorky 1 kabel(y) 1…6 mm² ohebný s kabelovou koncovkou
    Výkonový obvod: šroubové svorky 1 kabel(y) 1,5…10 mm² pevný bez kabelové koncovky
    kroutící momentOvládací obvod: 1,7 N.m - na šroubové svorky
    Výkonový obvod: 2,5 N.m - na šroubové svorky
    výška66 mm
    šířka45 mm
    hloubka70 mm
    hmotnost přístroje0,124 kg
    Prostředí
    klimatická odolnostPodle IACS E10
    stupeň krytí IPIP20 podle IEC 60529
    teplota okolního vzduchu pro provoz-20…60 °C bez snížení zatížení podle IEC 60947-4-1
    teplota okolí pro uskladnění-60…70 °C
    odolný proti působení plameneV1 podle UL 94
    mechanická robustnostVibrace: 6 Gn podle IEC 60068-2-6
    Rázy: 15 Gn po dobu 11 ms podle IEC 60068-2-7
    dielektrická pevnost1,89 kV při 50 Hz podle IEC 60947-1
    NormyEN/IEC 60947-4-1
    EN/IEC 60947-5-1
    UL 60947-4-1
    UL 60947-5-1
    CSA C22.2 No 60947-4-1
    CSA C22.2 č. 60947-5-1
    GB / T 14048.4
    GB / T 14048.5
    EN 50495
    certifikace výrobkůIEC
    UL
    CSA
    CCC
    EAC
    BV
    RINA
    DNV-GL
    LROS (Lloyds register of shipping)
    ATEX INERIS
    UKCA
