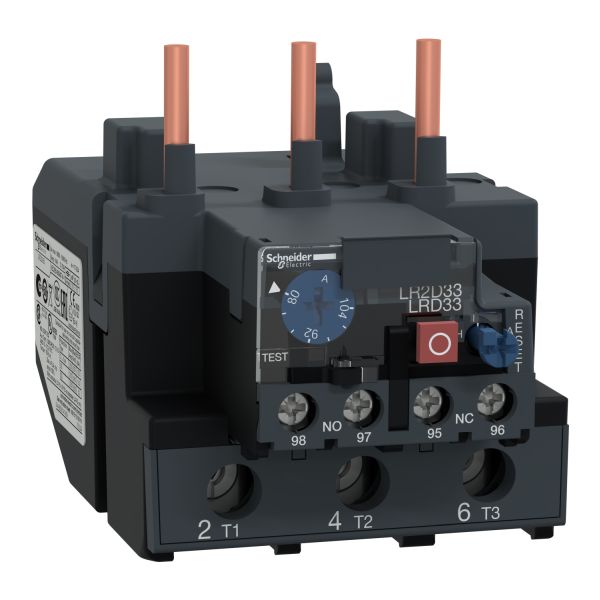

SCHNEIDER LRD3365 Jisticí nadproudové relé tř.10A, pro stykače D80 a D95, 80-104A

    SCHNEIDER LRD3365 Jisticí nadproudové relé tř.10A, pro stykače D80 a D95, 80-104A
    SCHNEIDER LRD3365 Jisticí nadproudové relé tř.10A, pro stykače D80 a D95, 80-104A
    Ohodnotit produkt

    SCHNEIDER LRD3365

    SCHNEIDER LRD3365 Jisticí nadproudové relé tř.10A, pro stykače D80 a D95, 80-104A TeSys LRD -jisticí nadproudové relé - 104A/1000V - rozsah nastavení teploty 80-104A - třída vypnutí 10A - pro ochranu 3fázových motorů 45kW@400V. Rozdílové zařízení s poruchou fáze a detekcí nerovnováhy zatížení. Nasta... celý popis
    Dostupnost
    DO 3 PRACOVNÍCH DNŮ
    4 659,00 Kč
    / ks
    3 850,41 Kč
    bez DPH
    Číslo produktu:SCHNEIDER LRD3365
    EAN kód:3389110520064
    Výrobce:Schneider
    • Kompletní specifikace
    • Hodnocení 0
    • SCHNEIDER LRD3365 Jisticí nadproudové relé tř.10A, pro stykače D80 a D95, 80-104A
      SCHNEIDER LRD3365 Jisticí nadproudové relé tř.10A, pro stykače D80 a D95, 80-104A
      DO 3 PRACOVNÍCH DNŮ
      4 659,00 Kč
      / ks
      3 850,41 Kč bez DPH
    Kompletní specifikace

    SCHNEIDER LRD3365 Jisticí nadproudové relé tř.10A, pro stykače D80 a D95, 80-104A

    TeSys LRD -jisticí nadproudové relé - 104A/1000V - rozsah nastavení teploty 80-104A - třída vypnutí 10A - pro ochranu 3fázových motorů 45kW@400V. Rozdílové zařízení s poruchou fáze a detekcí nerovnováhy zatížení. Nastavení jsou chráněna průhledným krytem uzamykatelným zapečetěním. připojení šroubovými svorkami se přímo připojuje ke spodním svorkám 3-pólových stykačů LC1D80-D95. Montáž na lištu DIN nebo šroubové upevnění, oddělená od stykače, s pouitím svorkovnice LA7D3064 (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, ATEX, Marine), splňuje požadavky norem Green Premium (RoHs/Reach).

    PARAMETRY

    Základní popis
    řadaTeSys
    označení výrobkuTeSys LRD
    TeSys Deca
    typ produktu nebo součástiRozdílové jistící nadproudové relé
    označení přístrojeLRD
    použití reléOchrana motoru
    kompatibilita výrobkuLC1D95
    LC1D80
    typ sítěAC
    DC
    trída spoušteTřída 10A podle IEC 60947-4-1
    Nastavení rozsahu nadproudové ochrany80…104 A
    [Ui] jmenovité izolační napětíVýkonový obvod: 1000 V podle IEC 60947-4-1
    Výkonový obvod: 600 V podle CSA
    Výkonový obvod: 600 V podle UL
    Doplňky
    frekvence sítě0...400 Hz
    montážní držákDeska, se specifickým příslušenstvím
    Lišta, se specifickým příslušenstvím
    Pod stykačem
    mezní hodnota pro vypnutí1,14 +/- 0,06 Ir podle IEC 60947-4-1
    Složení pomocného kontaktu1 Z + 1 V
    [Ith] jmenovitý tepelný proud5 A pro signalizační obvod
    dovolený proud0,72 A při 500 V AC-15 pro signalizační obvod
    0,06 A při 440 V DC-13 pro signalizační obvod
    [Ue] jmenovité pracovní napětí1000 V AC 0...400 Hz pro výkonový obvod podle IEC 60947-4-1
    jmenovitý proud pojistky4 A gG pro signalizační obvod
    4 A BS pro signalizační obvod
    [Uimp] jmenovité impulzní výdržné napětí6 kV podle IEC 60947-1
    Citlivost na fáz.poruchuVypínací proud 130% Ir na dvou fáz., poslední 0
    typ ovládáníČervená tlačítko: stop
    Modrá tlačítko: reset
    Teplotní kompenzace-20…60 °C
    připojení - svorkyVýkonový obvod: šroubové svorky 1 kabel(y) 4…35 mm² ohebný bez kabelové koncovky
    Výkonový obvod: šroubové svorky 1 kabel(y) 4…35 mm² ohebný s kabelovou koncovkou
    Výkonový obvod: šroubové svorky 1 kabel(y) 4…35 mm² pevný bez kabelové koncovky
    Ovládací obvod: šroubové svorky 2 kabel(y) 1…2,5 mm² ohebný bez kabelové koncovky
    Ovládací obvod: šroubové svorky 2 kabel(y) 1…2,5 mm² ohebný s kabelovou koncovkou
    Ovládací obvod: šroubové svorky 2 kabel(y) 1…2,5 mm² pevný bez kabelové koncovky
    kroutící momentOvládací obvod: 1,7 N.m - na šroubové svorky
    Výkonový obvod: 9 N.m - na šroubové svorky
    výška81 mm
    šířka70 mm
    hloubka115 mm
    hmotnost přístroje0,51 kg
    Prostředí
    klimatická odolnostPodle IACS E10
    stupeň krytí IPIP20 podle IEC 60529
    teplota okolního vzduchu pro provoz-20…60 °C bez snížení zatížení podle IEC 60947-4-1
    teplota okolí pro uskladnění-60…70 °C
    odolný proti působení plameneV1 podle UL 94
    mechanická robustnostVibrace: 6 Gn podle IEC 60068-2-6
    Rázy: 15 Gn po dobu 11 ms podle IEC 60068-2-7
    dielektrická pevnost2,2 kV při 50 Hz podle IEC 60947-1
    NormyEN/IEC 60947-4-1
    EN/IEC 60947-5-1
    UL 60947-4-1
    UL 60947-5-1
    CSA C22.2 No 60947-4-1
    CSA C22.2 č. 60947-5-1
    GB / T 14048.4
    GB / T 14048.5
    EN 50495
    certifikace výrobkůIEC
    UL
    CSA
    CCC
    EAC
    ATEX INERIS
    UKCA
