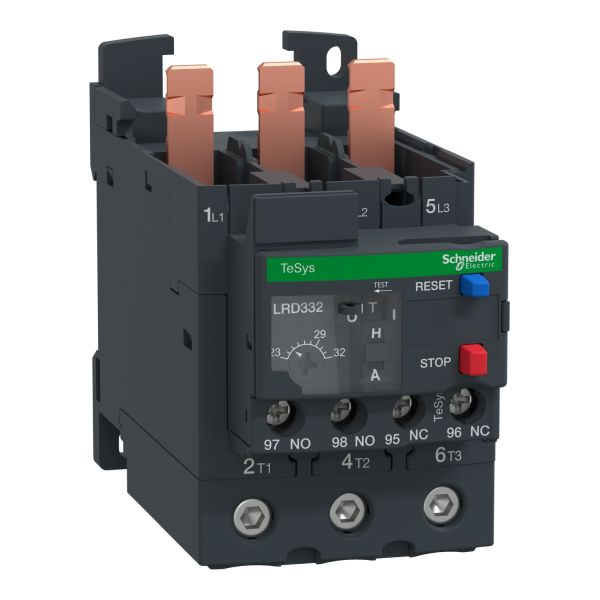

SCHNEIDER LRD332 23-32A třída 10A tepelné ochranné relé Everlink

    SCHNEIDER LRD332 23-32A třída 10A tepelné ochranné relé Everlink
    SCHNEIDER LRD332 23-32A třída 10A tepelné ochranné relé Everlink
    Ohodnotit produkt

    SCHNEIDER LRD332

    SCHNEIDER LRD332 23-32A třída 10A tepelné ochranné relé Everlink TeSys LRD -jisticí nadproudové relé - 32A/690V - rozsah nastavení teploty 23-32A - třída vypnutí 10A - pro ochranu 3fázových motorů 15kW@400V. Rozdílové zařízení s poruchou fáze a detekcí nerovnováhy zatížení. Poskytuje to volbu tepeln... celý popis
    Dostupnost
    DO 3 PRACOVNÍCH DNŮ
    1 739,00 Kč
    / ks
    1 437,19 Kč
    bez DPH
    Číslo produktu:SCHNEIDER LRD332
    EAN kód:3389119215480
    Výrobce:Schneider
    • Kompletní specifikace
    • Hodnocení 0
    • SCHNEIDER LRD332 23-32A třída 10A tepelné ochranné relé Everlink
      SCHNEIDER LRD332 23-32A třída 10A tepelné ochranné relé Everlink
      DO 3 PRACOVNÍCH DNŮ
      1 739,00 Kč
      / ks
      1 437,19 Kč bez DPH
    Kompletní specifikace

    SCHNEIDER LRD332 23-32A třída 10A tepelné ochranné relé Everlink

    TeSys LRD -jisticí nadproudové relé - 32A/690V - rozsah nastavení teploty 23-32A - třída vypnutí 10A - pro ochranu 3fázových motorů 15kW@400V. Rozdílové zařízení s poruchou fáze a detekcí nerovnováhy zatížení. Poskytuje to volbu tepelného nastavení, manuálně-automatický reset přepínač, testovací selektor pro simulaci vypínacích, nulovacích a stop tlačítek, indikátor příznaku a 2 pomocné kontakty 1Z+1V pro signalizaci poruchy. Nastavení jsou chráněna průhledným krytem uzamykatelným zapečetěním. připojovací svorka EverLink BTR se připojuje přímo ke spodním svorkám 3-pólových stykačů LC1D40A-D80A. Instalace na lištu DIN nebo šroubovák upevnění, oddělená od stykače, s pouitím svorkovnice LAD96560 (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

    PARAMETRY

    Základní popis
    řadaTeSys
    TeSys Deca
    označení výrobkuTeSys LRD
    TeSys Deca
    typ produktu nebo součástiRozdílové jistící nadproudové relé
    označení přístrojeLRD
    použití reléOchrana motoru
    kompatibilita výrobkuLC1D40A
    LC1D65A
    LC1D50A
    typ sítěAC
    DC
    trída spoušteTřída 10A podle IEC 60947-4-1
    Nastavení rozsahu nadproudové ochrany23…32 A
    [Ui] jmenovité izolační napětíVýkonový obvod: 600 V podle CSA
    Výkonový obvod: 600 V podle UL
    Výkonový obvod: 690 V podle IEC 60947-4-1
    Doplňky
    frekvence sítě0...400 Hz
    montážní držákDeska, se specifickým příslušenstvím
    Lišta, se specifickým příslušenstvím
    Pod stykačem
    mezní hodnota pro vypnutí1,14 +/- 0,06 Ir podle IEC 60947-4-1
    Složení pomocného kontaktu1 Z + 1 V
    [Ith] jmenovitý tepelný proud5 A pro signalizační obvod
    dovolený proud0,95 A při 380 V AC-15 pro signalizační obvod
    0,06 A při 440 V DC-13 pro signalizační obvod
    [Ue] jmenovité pracovní napětí690 V AC 0...400 Hz pro výkonový obvod podle IEC 60947-4-1
    jmenovitý proud pojistky4 A gG pro signalizační obvod
    4 A BS pro signalizační obvod
    [Uimp] jmenovité impulzní výdržné napětí6 kV
    Citlivost na fáz.poruchuVypínací proud 130% Ir na dvou fáz., poslední 0
    typ ovládáníČervená tlačítko: stop
    Modrá tlačítko: reset
    Teplotní kompenzace-20…60 °C
    připojení - svorkyOvládací obvod: šroubové svorky 2 kabel(y) 1…2,5 mm² ohebný bez kabelové koncovky
    Ovládací obvod: šroubové svorky 2 kabel(y) 1…2,5 mm² ohebný s kabelovou koncovkou
    Ovládací obvod: šroubové svorky 2 kabel(y) 1…2,5 mm² pevný bez kabelové koncovky
    Výkonový obvod: šroubovací svorky EverLink 1 kabel(y) 1…35 mm² ohebný bez kabelové koncovky
    Výkonový obvod: šroubovací svorky EverLink 1 kabel(y) 1…35 mm² ohebný s kabelovou koncovkou
    Výkonový obvod: šroubovací svorky EverLink 1 kabel(y) 1…35 mm² pevný bez kabelové koncovky
    kroutící momentOvládací obvod: 1,7 N.m - na šroubové svorky
    Výkonový obvod: 5 N.m - na šroubovací svorky EverLink
    výška123 mm
    šířka55 mm
    hloubka123 mm
    hmotnost přístroje0,375 kg
    Prostředí
    klimatická odolnostPodle IACS E10
    stupeň krytí IPIP20 podle IEC 60529
    teplota okolního vzduchu pro provoz-20…60 °C bez snížení zatížení podle IEC 60947-4-1
    teplota okolí pro uskladnění-60…70 °C
    odolný proti působení plameneV1 podle UL 94
    mechanická robustnostRázy: 15 Gn po dobu 11 ms podle IEC 60068-2-7
    Vibrace: 4 Gn podle IEC 60068-2-6
    dielektrická pevnost1,89 kV při 50 Hz podle IEC 60947-1
    NormyEN/IEC 60947-4-1
    EN/IEC 60947-5-1
    UL 60947-4-1
    UL 60947-5-1
    CSA C22.2 No 60947-4-1
    CSA C22.2 č. 60947-5-1
    GB / T 14048.4
    GB / T 14048.5
    EN 50495
    certifikace výrobkůIEC
    UL
    CSA
    CCC
    EAC
    DNV-GL
    RMRS
    EU-RO MR
    LROS (Lloyds register of shipping)
    ATEX INERIS
    UKCA
