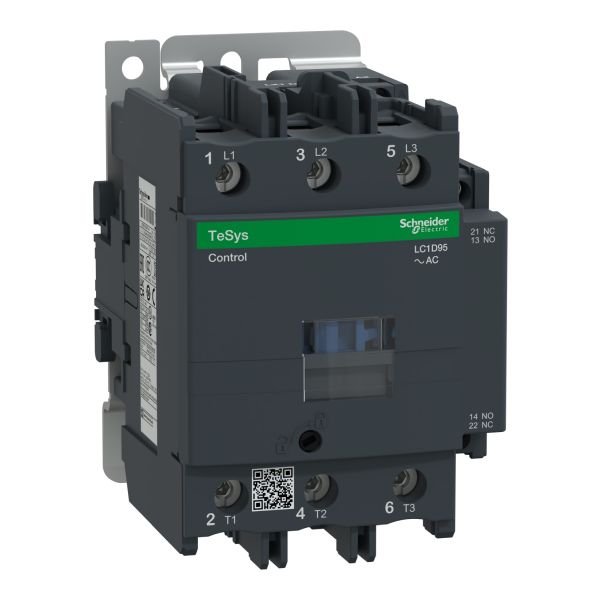

SCHNEIDER LC1D95P7 Stykač 95A 1"Z" +1"V" 230VAC

  • Akce
SCHNEIDER LC1D95P7 Stykač 95A 1"Z" +1"V" 230VAC
SCHNEIDER LC1D95P7 Stykač 95A 1"Z" +1"V" 230VAC
Ohodnotit produkt

SCHNEIDER LC1D95P7

SCHNEIDER LC1D95P7 Stykač 95A 1"Z" +1"V" 230VAC TeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 95 A/1000 V AC-3 (45kW@400V). Poskytuje vestavěné pomocné kontakty 230V 50/60Hz AC cívka, 1Z+1V, napájecí připojení šroubovými svorkami a ovládání šroubovými svorkami. Pro provozní rychlosti do 3... celý popis
Dostupnost
DO 3 PRACOVNÍCH DNŮ
6 590,00 Kč
/ ks
5 446,28 Kč
bez DPH
Číslo produktu:SCHNEIDER LC1D95P7
EAN kód:3389110451733
Výrobce:Schneider
Kompletní specifikace

SCHNEIDER LC1D95P7 Stykač 95A 1"Z" +1"V" 230VAC

TeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 95 A/1000 V AC-3 (45kW@400V). Poskytuje vestavěné pomocné kontakty 230V 50/60Hz AC cívka, 1Z+1V, napájecí připojení šroubovými svorkami a ovládání šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 85 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

PARAMETRY

Základní popis
řadaTeSys
výrobková řadaTeSys Deca
typ produktu nebo součástiStykač
označení přístrojeLC1D
použití stykačeOdporová zátěž
Ovládání motoru
kategorie použitíAC-3
AC-3e
AC-4
AC-1
popis pólů3P
[Ue] jmenovité pracovní napětíVýkonový obvod: <= 690 V AC 25...400 Hz
[Ie] jmenovitý pracovní proud95 A 60 °C) při <= 440 V AC-3 pro výkonový obvod
125 A 60 °C) při <= 690 V AC-1 pro výkonový obvod
95 A 60 °C) při <= 440 V AC-3e pro výkonový obvod
[Uc] control circuit voltage230 V AC 50/60 Hz
Doplňky
výkon motoru (kW)25 kW při 220...230 V AC 50 Hz (AC-3)
45 kW při 380...400 V AC 50 Hz (AC-3)
45 kW při 415...440 V AC 50 Hz (AC-3)
55 kW při 500 V AC 50 Hz (AC-3)
45 kW při 660...690 V AC 50 Hz (AC-3)
15 kW při 400 V AC 50 Hz (AC-4)
25 kW při 220...230 V AC 50 Hz (AC-3e)
45 kW při 380...400 V AC 50 Hz (AC-3e)
45 kW při 415...440 V AC 50 Hz (AC-3e)
55 kW při 500 V AC 50 Hz (AC-3e)
45 kW při 660...690 V AC 50 Hz (AC-3e)
výkon motoru HP (UL / CSA)7,5 hp při 120 V AC 60 Hz pro 1 fáz. motory
15 hp při 230/240 V AC 60 Hz pro 1 fáz. motory
30 hp při 200/208 V AC 60 Hz pro 3 fáze motory
30 hp při 230/240 V AC 60 Hz pro 3 fáze motory
60 hp při 460/480 V AC 60 Hz pro 3 fáze motory
60 hp při 575/600 V AC 60 Hz pro 3 fáze motory
označení kompatibilityLC1D
složení sílových kontaktů pólu3 Z
kompatibilita kontaktuM11
Přední krytAno
[Ith] jmenovitý tepelný proud10 A při <60 °C pro signalizační obvod
125 A při <60 °C pro výkonový obvod
Irms jmen.zapínací proud1100 A při 440 V AC pro výkonový obvod podle IEC 60947
140 A AC pro signalizační obvod podle IEC 60947-5-1
250 A DC pro signalizační obvod podle IEC 60947-5-1
jmenovitá vypínací schopnost1100 A při 440 V pro výkonový obvod podle IEC 60947
[Icw] jmenovitý krátkodobý výdržný proud1100 A při <40 °C - 1 s pro výkonový obvod
800 A při <40 °C - 10 s pro výkonový obvod
400 A při <40 °C - 1 min pro výkonový obvod
135 A při <40 °C - 10 min pro výkonový obvod
140 A - 100 ms pro signalizační obvod
120 A - 500 ms pro signalizační obvod
100 A - 1 s pro signalizační obvod
jmenovitý proud pojistky10 A gG pro signalizační obvod podle IEC 60947-5-1
200 A gG při <= 690 V koordinace typ 1 pro výkonový obvod
160 A gG při <= 690 V koordinace typ 2 pro výkonový obvod
průměrná impedance0,8 mΩ - Ith 125 A 50 Hz pro výkonový obvod
ztrátový výkon na pól12,5 W AC-1
7,2 W AC-3
7,2 W AC-3e
[Ui] jmenovité izolační napětíVýkonový obvod: 1000 V podle IEC 60947-4-1
Výkonový obvod: 600 V CSA certifikováno
Výkonový obvod: 600 V UL certifikováno
Signalizační obvod: 690 V podle IEC 60947-1
Signalizační obvod: 600 V CSA certifikováno
Signalizační obvod: 600 V UL certifikováno
kategorie přepětíIII
stupeň znečištění3
[Uimp] jmenovité impulzní výdržné napětí8 kV podle IEC 60947
úroveň bezpečnosti a spolehlivostiB10d = 1,3 Mcyklů stykač s jmenovitým zatížením podle EN/ISO 13849-1
B10d = 20 Mcyklů stykač s mechanickým zatížením podle EN/ISO 13849-1
mechanická životnost4 Mcyklů
elektrická životnost1,2 Mcyklů 95 A AC-3
1,3 Mcyklů 125 A AC-1
1,2 Mcyklů 95 A AC-3e
typ ovládacího obvoduAC při 50/60 Hz standardní
provedení cívkyBez vestavěného odrušovacího modulu
meze napětí ovl. obvodu0,8...1,1 Uc -40…55 °C provozní AC 50 Hz
0,85...1,1 Uc -40…55 °C provozní AC 60 Hz
0,3...0,6 Uc -40…70 °C odpadnutí AC 50/60 Hz
1 ... 1,1 Uc 55…70 °C provozní AC 50/60 Hz
spotřeba při přítahu (VA)245 VA 60 Hz cos fi 0,75 20 °C)
245 VA 50 Hz cos fi 0,75 20 °C)
přídržný příkon ve VA26 VA 60 Hz cos fi 0,3 20 °C)
26 VA 50 Hz cos fi 0,3 20 °C)
tepelné ztráty6…10 W při 50/60 Hz
provozní doba20...35 ms spínání
6...20 ms vypínání
maximální provozní rychlost3600 cyk/h při <60 °C
Připojení - svorkyŠroubové svorky ovládací obvod: 2 1…2,5 mm² - tuhost kabelu: ohebný s kabelovou koncovkou
Šroubové svorky ovládací obvod: 1 1…2,5 mm² - tuhost kabelu: ohebný s kabelovou koncovkou
Šroubové svorky ovládací obvod: 1 1…4 mm² - tuhost kabelu: ohebný bez kabelové koncovky
Šroubové svorky ovládací obvod: 2 1…4 mm² - tuhost kabelu: ohebný bez kabelové koncovky
Šroubové svorky ovládací obvod: 1 1…4 mm² - tuhost kabelu: pevný bez kabelové koncovky
Šroubové svorky ovládací obvod: 2 1…4 mm² - tuhost kabelu: pevný bez kabelové koncovky
Konektor výkonový obvod: 1 4…50 mm² - tuhost kabelu: ohebný bez kabelové koncovky
Konektor výkonový obvod: 2 4…25 mm² - tuhost kabelu: ohebný bez kabelové koncovky
Konektor výkonový obvod: 1 4…50 mm² - tuhost kabelu: ohebný s kabelovou koncovkou
Konektor výkonový obvod: 2 4…16 mm² - tuhost kabelu: ohebný s kabelovou koncovkou
Konektor výkonový obvod: 1 4…50 mm² - tuhost kabelu: pevný bez kabelové koncovky
Konektor výkonový obvod: 2 4…25 mm² - tuhost kabelu: pevný bez kabelové koncovky
kroutící momentOvládací obvod: 1,2 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm
Ovládací obvod: 1,2 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2
Výkonový obvod: 12 N.m - na konektor - pomocí šroubováku plochý Ø 6 až 8 mm
Výkonový obvod: 12 N.m - na konektor šestihranný 4 mm
Ovládací obvod: 1,2 N.m - na šroubové svorky - pomocí šroubováku pozidriv No 2
Složení pomocného kontaktu1 Z + 1 V
typ pomocných kontaktůTyp mechanicky svázané kontakty 1 Z + 1 V podle IEC 60947-5-1
typ zrcadlové kontakty 1 V podle IEC 60947-4-1
frekvence signalizačního obvodu25...400 Hz
minimální spínané napětí17 V pro signalizační obvod
minimální spínací proud5 mA pro signalizační obvod
izolační odpor> 10 MΩ pro signalizační obvod
nepřekrývající se čas1,5 ms při vypnutí mezi V a Z kontaktem
1,5 ms při zapnutí mezi V a Z kontaktem
upevněníDeska
Lišta
Prostředí
standardyEN/IEC 60947-1
EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 č. 60947-5-1
GB / T 14048.4
certifikace výrobkůIECEE CB Schéma
UL
CSA
CCC
EAC
LROS (Lloyds register of shipping)
RINA
BV
DNV-GL
stupeň krytí IPIP20 čelní podle IEC 60529
použití ochranyTH podle IEC 60068-2-30
klimatická odolnostPodle IACS E10 vystavení vlhkému teplu
dovolená teplota okolního vzduchu-40…60 °C
60…70 °C se snížením zatížení
pracovní nadmořská výška0...3000 m
požární odolnost850 °C podle IEC 60695-2-1
odolný proti působení plameneV1 podle UL 94
mechanická robustnostVibrace stykač vypnut (2 Gn, 5...300 Hz)
Rázy stykač vypnut (8 Gn po dobu 11 ms)
Vibrace stykač sepnut (3 Gn, 5...300 Hz)
Rázy stykač sepnut (10 Gn po dobu 11 ms)
výška127 mm
šířka85 mm
hloubka130 mm
hmotnost přístroje1,61 kg
