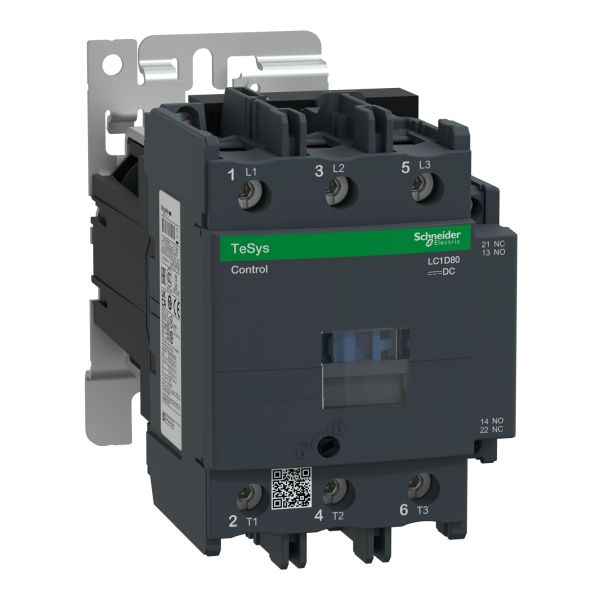

SCHNEIDER LC1D80BD Stykač 80A 1"Z" +1"V" 24VDC

    SCHNEIDER LC1D80BD Stykač 80A 1"Z" +1"V" 24VDC
    SCHNEIDER LC1D80BD Stykač 80A 1"Z" +1"V" 24VDC
    Ohodnotit produkt

    SCHNEIDER LC1D80BD

    SCHNEIDER LC1D80BD Stykač 80A 1"Z" +1"V" 24VDC TeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 80 A/1000 V AC-3 (37kW@400V). Poskytuje 24V DC cívku, 1Z+1V vestavěné pomocné kontakty (certifikováno V zrcadlo), připojení napájení šroubovými svorkami, připojení šroubovými svorkami. Pro provozn... celý popis
    Dostupnost
    DO 3 PRACOVNÍCH DNŮ
    6 279,00 Kč
    / ks
    5 189,26 Kč
    bez DPH
    Číslo produktu:SCHNEIDER LC1D80BD
    EAN kód:3389110439977
    Výrobce:Schneider
    Kompletní specifikace

    SCHNEIDER LC1D80BD Stykač 80A 1"Z" +1"V" 24VDC

    TeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 80 A/1000 V AC-3 (37kW@400V). Poskytuje 24V DC cívku, 1Z+1V vestavěné pomocné kontakty (certifikováno V zrcadlo), připojení napájení šroubovými svorkami, připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 85 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

    PARAMETRY

    Základní popis
    řadaTeSys
    výrobková řadaTeSys Deca
    typ produktu nebo součástiStykač
    označení přístrojeLC1D
    použití stykačeOvládání motoru
    Odporová zátěž
    kategorie použitíAC-3
    AC-3e
    AC-4
    AC-1
    popis pólů3P
    [Ue] jmenovité pracovní napětíVýkonový obvod: <= 300 V DC 25...400 Hz
    Výkonový obvod: <= 690 V AC
    [Ie] jmenovitý pracovní proud125 A 60 °C) při <= 440 V AC AC-1 pro výkonový obvod
    80 A 60 °C) při <= 440 V AC AC-3 pro výkonový obvod
    80 A 60 °C) při <= 440 V AC-3e pro výkonový obvod
    [Uc] control circuit voltage24 V DC
    Doplňky
    výkon motoru (kW)22 kW při 220...230 V AC 50 Hz (AC-3)
    37 kW při 380...400 V AC 50 Hz (AC-3)
    45 kW při 415...440 V AC 50 Hz (AC-3)
    55 kW při 500 V AC 50 Hz (AC-3)
    45 kW při 660...690 V AC 50 Hz (AC-3)
    15 kW při 400 V AC 50 Hz (AC-4)
    22 kW při 220...230 V AC 50 Hz (AC-3e)
    37 kW při 380...400 V AC 50 Hz (AC-3e)
    45 kW při 415...440 V AC 50 Hz (AC-3e)
    55 kW při 500 V AC 50 Hz (AC-3e)
    45 kW při 660...690 V AC 50 Hz (AC-3e)
    výkon motoru HP (UL / CSA)7,5 hp při 120 V AC 50/60 Hz pro 1 fáz. motory
    15 hp při 230/240 V AC 50/60 Hz pro 1 fáz. motory
    30 hp při 200/208 V AC 50/60 Hz pro 3 fáze motory
    30 hp při 230/240 V AC 50/60 Hz pro 3 fáze motory
    60 hp při 460/480 V AC 50/60 Hz pro 3 fáze motory
    60 hp při 575/600 V AC 50/60 Hz pro 3 fáze motory
    označení kompatibilityLC1D
    složení sílových kontaktů pólu3 Z
    kompatibilita kontaktuM9
    Přední krytAno
    [Ith] jmenovitý tepelný proud10 A při <60 °C pro signalizační obvod
    125 A při <60 °C pro výkonový obvod
    Irms jmen.zapínací proud140 A AC pro signalizační obvod podle IEC 60947-5-1
    250 A DC pro signalizační obvod podle IEC 60947-5-1
    1100 A při 440 V pro výkonový obvod podle IEC 60947
    jmenovitá vypínací schopnost1100 A při 440 V pro výkonový obvod podle IEC 60947
    [Icw] jmenovitý krátkodobý výdržný proud640 A při <40 °C - 10 s pro výkonový obvod
    990 A při <40 °C - 1 s pro výkonový obvod
    135 A při <40 °C - 10 min pro výkonový obvod
    320 A při <40 °C - 1 min pro výkonový obvod
    100 A - 1 s pro signalizační obvod
    120 A - 500 ms pro signalizační obvod
    140 A - 100 ms pro signalizační obvod
    jmenovitý proud pojistky10 A gG pro signalizační obvod podle IEC 60947-5-1
    200 A gG při <= 690 V koordinace typ 1 pro výkonový obvod
    160 A gG při <= 690 V koordinace typ 2 pro výkonový obvod
    průměrná impedance0,8 mΩ - Ith 125 A 50 Hz pro výkonový obvod
    ztrátový výkon na pól5,1 W AC-3
    12,5 W AC-1
    5,1 W AC-3e
    [Ui] jmenovité izolační napětíVýkonový obvod: 600 V CSA certifikováno
    Výkonový obvod: 600 V UL certifikováno
    Výkonový obvod: 1000 V podle IEC 60947-4-1
    Signalizační obvod: 690 V podle IEC 60947-1
    Signalizační obvod: 600 V CSA certifikováno
    Signalizační obvod: 600 V UL certifikováno
    kategorie přepětíIII
    stupeň znečištění3
    [Uimp] jmenovité impulzní výdržné napětí8 kV podle IEC 60947
    úroveň bezpečnosti a spolehlivostiB10d = 1369863 cykly stykač s jmenovitým zatížením podle EN/ISO 13849-1
    B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1
    mechanická životnost4 Mcyklů
    elektrická životnost0,8 Mcyklů 125 A AC-1 při Ue <= 440 V
    1,5 Mcyklů 80 A AC-3 při Ue <= 440 V
    1,5 Mcyklů 80 A AC-3e při Ue <= 440 V
    typ ovládacího obvoduDC standardní
    provedení cívkyBez vestavěného odrušovacího modulu
    meze napětí ovl. obvodu0,1...0,3 Uc -40…70 °C odpadnutí DC
    0,85...1,1 Uc -40…55 °C provozní DC
    1 ... 1,1 Uc 55…70 °C provozní DC
    spotřeba při přítahu (W)22 W 20 °C)
    přídržný příkon ve W22 W při 20 °C
    provozní doba95...130 ms spínání
    20...35 ms vypínání
    časová konstanta75 ms
    maximální provozní rychlost3600 cyk/h při <60 °C
    Připojení - svorkyŠroubové svorky ovládací obvod: 2 1…2,5 mm² - tuhost kabelu: ohebný s kabelovou koncovkou
    Šroubové svorky ovládací obvod: 1 1…2,5 mm² - tuhost kabelu: ohebný s kabelovou koncovkou
    Šroubové svorky ovládací obvod: 1 1…4 mm² - tuhost kabelu: ohebný bez kabelové koncovky
    Šroubové svorky ovládací obvod: 2 1…4 mm² - tuhost kabelu: ohebný bez kabelové koncovky
    Šroubové svorky ovládací obvod: 1 1…4 mm² - tuhost kabelu: pevný bez kabelové koncovky
    Šroubové svorky ovládací obvod: 2 1…4 mm² - tuhost kabelu: pevný bez kabelové koncovky
    Konektor výkonový obvod: 1 4…50 mm² - tuhost kabelu: ohebný bez kabelové koncovky
    Konektor výkonový obvod: 2 4…25 mm² - tuhost kabelu: ohebný bez kabelové koncovky
    Konektor výkonový obvod: 1 4…50 mm² - tuhost kabelu: ohebný s kabelovou koncovkou
    Konektor výkonový obvod: 2 4…16 mm² - tuhost kabelu: ohebný s kabelovou koncovkou
    Konektor výkonový obvod: 1 4…50 mm² - tuhost kabelu: pevný bez kabelové koncovky
    Konektor výkonový obvod: 2 4…25 mm² - tuhost kabelu: pevný bez kabelové koncovky
    kroutící momentOvládací obvod: 1,2 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm
    Ovládací obvod: 1,2 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2
    Výkonový obvod: 12 N.m - na konektor - pomocí šroubováku plochý Ø 6 až 8 mm
    Výkonový obvod: 12 N.m - na konektor šestihranný 4 mm
    Ovládací obvod: 1,2 N.m - na šroubové svorky - pomocí šroubováku pozidriv No 2
    Složení pomocného kontaktu1 Z + 1 V
    typ pomocných kontaktůTyp mechanicky svázané kontakty 1 Z + 1 V podle IEC 60947-5-1
    typ zrcadlové kontakty 1 V podle IEC 60947-4-1
    frekvence signalizačního obvodu25...400 Hz
    minimální spínané napětí17 V pro signalizační obvod
    minimální spínací proud5 mA pro signalizační obvod
    izolační odpor> 10 MΩ pro signalizační obvod
    nepřekrývající se čas1,5 ms při vypnutí mezi V a Z kontaktem
    1,5 ms při zapnutí mezi V a Z kontaktem
    upevněníDeska
    Lišta
    Prostředí
    standardyCSA C22.2 č. 14
    EN 60947-4-1
    EN 60947-5-1
    IEC 60947-4-1
    IEC 60947-5-1
    UL 508
    certifikace výrobkůGOST
    RINA
    gL
    DNV
    CSA
    CCC
    UL
    LROS (Lloyds register of shipping)
    BV
    stupeň krytí IPIP20 čelní podle IEC 60529
    použití ochranyTH podle IEC 60068-2-30
    klimatická odolnostPodle IACS E10 vystavení vlhkému teplu
    dovolená teplota okolního vzduchu-40…60 °C
    60…70 °C se snížením zatížení
    pracovní nadmořská výška0...3000 m
    požární odolnost850 °C podle IEC 60695-2-1
    odolný proti působení plameneV1 podle UL 94
    mechanická robustnostVibrace stykač vypnut (2 Gn, 5...300 Hz)
    Rázy stykač vypnut (8 Gn po dobu 11 ms)
    Vibrace stykač sepnut (3 Gn, 5...300 Hz)
    Rázy stykač sepnut (10 Gn po dobu 11 ms)
    výška127 mm
    šířka85 mm
    hloubka186 mm
    hmotnost přístroje2,59 kg
