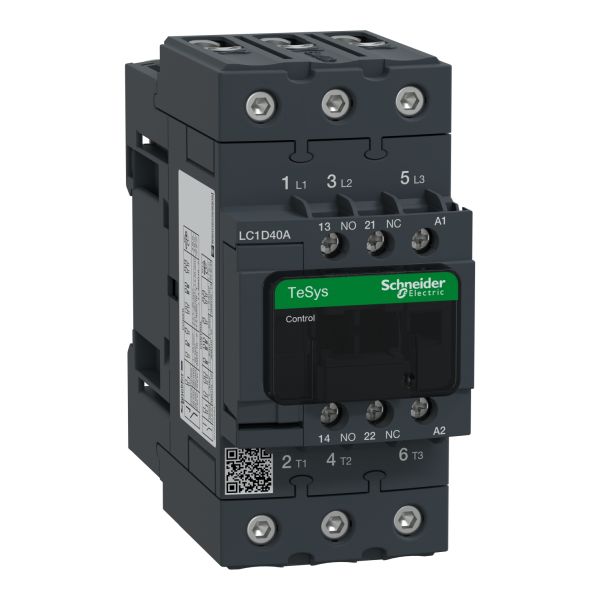

SCHNEIDER LC1D40AP7 3P Everlink stykač AC3 440V 40A cívka 230VAC

  • Akce
SCHNEIDER LC1D40AP7 3P Everlink stykač AC3 440V 40A cívka 230VAC
SCHNEIDER LC1D40AP7 3P Everlink stykač AC3 440V 40A cívka 230VAC
Ohodnotit produkt

SCHNEIDER LC1D40AP7

SCHNEIDER LC1D40AP7 3P Everlink stykač AC3 440V 40A cívka 230VAC TeSys D stykač - 3P (3Z) - pro aplikace ovládání motoru do 40 A/690 V AC -3 (18.5kW@400V). Poskytuje 230V 50/60Hz AC cívka, 1Z+1V vestavěné pomocné kontakty (certifikováno V zrcadlo), připojení napájení EverLink BTR šroubovými konektor... celý popis
Dostupnost
DO 3 PRACOVNÍCH DNŮ
2 145,00 Kč
/ ks
1 772,73 Kč
bez DPH
Číslo produktu:SCHNEIDER LC1D40AP7
EAN kód:3389119408400
Výrobce:Schneider
  • Kompletní specifikace
  • Hodnocení 0
  • SCHNEIDER LC1D40AP7 3P Everlink stykač AC3 440V 40A cívka 230VAC
    SCHNEIDER LC1D40AP7 3P Everlink stykač AC3 440V 40A cívka 230VAC
    DO 3 PRACOVNÍCH DNŮ
    2 145,00 Kč
    / ks
    1 772,73 Kč bez DPH
Kompletní specifikace

SCHNEIDER LC1D40AP7 3P Everlink stykač AC3 440V 40A cívka 230VAC

TeSys D stykač - 3P (3Z) - pro aplikace ovládání motoru do 40 A/690 V AC -3 (18.5kW@400V). Poskytuje 230V 50/60Hz AC cívka, 1Z+1V vestavěné pomocné kontakty (certifikováno V zrcadlo), připojení napájení EverLink BTR šroubovými konektory, připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 55 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

PARAMETRY

Základní popis
řadaTeSys
TeSys Deca
výrobková řadaTeSys Deca
typ produktu nebo součástiStykač
označení přístrojeLC1D
použití stykačeOvládání motoru
Odporová zátěž
kategorie použitíAC-4
AC-1
AC-3
AC-3e
popis pólů3P
[Ue] jmenovité pracovní napětíVýkonový obvod: <= 690 V AC 25...400 Hz
Výkonový obvod: <= 300 V DC
[Ie] jmenovitý pracovní proud60 A 60 °C) při <= 440 V AC AC-1 pro výkonový obvod
40 A 60 °C) při <= 440 V AC AC-3 pro výkonový obvod
40 A 60 °C) při <= 440 V AC AC-3e pro výkonový obvod
[Uc] control circuit voltage230 V AC 50/60 Hz
Doplňky
výkon motoru (kW)18,5 kW při 380...400 V AC 50/60 Hz (AC-3)
11 kW při 220...230 V AC 50/60 Hz (AC-3)
22 kW při 415...440 V AC 50/60 Hz (AC-3)
22 kW při 500 V AC 50/60 Hz (AC-3)
30 kW při 660...690 V AC 50/60 Hz (AC-3)
9 kW při 400 V AC 50/60 Hz (AC-4)
18,5 kW při 380...400 V AC 50/60 Hz (AC-3e)
11 kW při 220...230 V AC 50/60 Hz (AC-3e)
22 kW při 415...440 V AC 50/60 Hz (AC-3e)
22 kW při 500 V AC 50/60 Hz (AC-3e)
30 kW při 660...690 V AC 50/60 Hz (AC-3e)
výkon motoru HP (UL / CSA)5 hp při 230/240 V AC 50/60 Hz pro 1 fáz. motory
10 hp při 230/240 V AC 50/60 Hz pro 3 fáze motory
30 hp při 575/600 V AC 50/60 Hz pro 3 fáze motory
10 hp při 200/208 V AC 50/60 Hz pro 3 fáze motory
3 hp při 115 V AC 50/60 Hz pro 1 fáz. motory
30 hp při 460/480 V AC 50/60 Hz pro 3 fáze motory
označení kompatibilityLC1D
složení sílových kontaktů pólu3 Z
kompatibilita kontaktuM2
Přední krytAno
[Ith] jmenovitý tepelný proud10 A při <60 °C pro signalizační obvod
60 A při <60 °C pro výkonový obvod
Irms jmen.zapínací proud140 A AC pro signalizační obvod podle IEC 60947-5-1
250 A DC pro signalizační obvod podle IEC 60947-5-1
800 A při 440 V pro výkonový obvod podle IEC 60947
jmenovitá vypínací schopnost800 A při 440 V pro výkonový obvod podle IEC 60947
[Icw] jmenovitý krátkodobý výdržný proud320 A při <40 °C - 10 s pro výkonový obvod
720 A při <40 °C - 1 s pro výkonový obvod
72 A při <40 °C - 10 min pro výkonový obvod
165 A při <40 °C - 1 min pro výkonový obvod
100 A - 1 s pro signalizační obvod
120 A - 500 ms pro signalizační obvod
140 A - 100 ms pro signalizační obvod
jmenovitý proud pojistky10 A gG pro signalizační obvod podle IEC 60947-5-1
80 A gG při <= 690 V koordinace typ 1 pro výkonový obvod
80 A gG při <= 690 V koordinace typ 2 pro výkonový obvod
průměrná impedance1,5 mΩ - Ith 60 A 50 Hz pro výkonový obvod
ztrátový výkon na pól2,4 W AC-3
5,4 W AC-1
2,4 W AC-3e
[Ui] jmenovité izolační napětíVýkonový obvod: 600 V CSA certifikováno
Výkonový obvod: 600 V UL certifikováno
Signalizační obvod: 690 V podle IEC 60947-1
Signalizační obvod: 600 V CSA certifikováno
Signalizační obvod: 600 V UL certifikováno
Výkonový obvod: 690 V podle IEC 60947-4-1
kategorie přepětíIII
stupeň znečištění3
[Uimp] jmenovité impulzní výdržné napětí6 kV podle IEC 60947
úroveň bezpečnosti a spolehlivostiB10d = 1369863 cykly stykač s jmenovitým zatížením podle EN/ISO 13849-1
B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1
mechanická životnost6 Mcyklů
elektrická životnost1,4 Mcyklů 60 A AC-1 při Ue <= 440 V
1,5 Mcyklů 40 A AC-3 při Ue <= 440 V
1,5 Mcyklů 40 A AC-3e při Ue <= 440 V
typ ovládacího obvoduAC při 50/60 Hz standardní
provedení cívkyBez vestavěného odrušovacího modulu
meze napětí ovl. obvodu0,3...0,6 Uc -40…70 °C odpadnutí AC 50/60 Hz
0,8...1,1 Uc -40…60 °C provozní AC 50 Hz
0,85...1,1 Uc -40…60 °C provozní AC 60 Hz
1 ... 1,1 Uc 60…70 °C provozní AC 50/60 Hz
spotřeba při přítahu (VA)140 VA 60 Hz cos fi 0,75 20 °C)
160 VA 50 Hz cos fi 0,75 20 °C)
přídržný příkon ve VA13 VA 60 Hz cos fi 0,3 20 °C)
15 VA 50 Hz cos fi 0,3 20 °C)
tepelné ztráty4…5 W při 50/60 Hz
provozní doba4...19 ms vypínání
12...26 ms spínání
maximální provozní rychlost3600 cyk/h při <60 °C
Připojení - svorkyŠroubové svorky ovládací obvod: 2 1…2,5 mm² - tuhost kabelu: ohebný s kabelovou koncovkou
Šroubové svorky ovládací obvod: 1 1…4 mm² - tuhost kabelu: ohebný bez kabelové koncovky
Šroubové svorky ovládací obvod: 2 1…4 mm² - tuhost kabelu: ohebný bez kabelové koncovky
Šroubové svorky ovládací obvod: 1 1…4 mm² - tuhost kabelu: ohebný s kabelovou koncovkou
Šroubové svorky ovládací obvod: 1 1…4 mm² - tuhost kabelu: pevný bez kabelové koncovky
Šroubové svorky ovládací obvod: 2 1…4 mm² - tuhost kabelu: pevný bez kabelové koncovky
Šroubové svorky výkonový obvod: 1 1…35 mm² - tuhost kabelu: ohebný bez kabelové koncovky
Šroubové svorky výkonový obvod: 2 1…25 mm² - tuhost kabelu: ohebný bez kabelové koncovky
Šroubové svorky výkonový obvod: 1 1…35 mm² - tuhost kabelu: ohebný s kabelovou koncovkou
Šroubové svorky výkonový obvod: 2 1…25 mm² - tuhost kabelu: ohebný s kabelovou koncovkou
Šroubové svorky výkonový obvod: 1 1…35 mm² - tuhost kabelu: pevný bez kabelové koncovky
Šroubové svorky výkonový obvod: 2 1…25 mm² - tuhost kabelu: pevný bez kabelové koncovky
kroutící momentOvládací obvod: 1,7 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm
Ovládací obvod: 1,7 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2
Výkonový obvod: 8 N.m - na šroubovací svorky EverLink - kabel 25…35 mm² šestihranný 4 mm
Výkonový obvod: 5 N.m - na šroubovací svorky EverLink - kabel 1…25 mm² šestihranný 4 mm
Ovládací obvod: 1,7 N.m - na šroubové svorky - pomocí šroubováku pozidriv No 2
Výkonový obvod: 2,5 N.m - na šroubové svorky - pomocí šroubováku pozidriv No 2
Složení pomocného kontaktu1 Z + 1 V
typ pomocných kontaktůTyp mechanicky svázané kontakty 1 Z + 1 V podle IEC 60947-5-1
typ zrcadlové kontakty 1 V podle IEC 60947-4-1
frekvence signalizačního obvodu25...400 Hz
minimální spínané napětí17 V pro signalizační obvod
minimální spínací proud5 mA pro signalizační obvod
izolační odpor> 10 MΩ pro signalizační obvod
nepřekrývající se čas1,5 ms při vypnutí mezi V a Z kontaktem
1,5 ms při zapnutí mezi V a Z kontaktem
upevněníLišta
Deska
Prostředí
standardyCSA C22.2 č. 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1
certifikace výrobkůCCC
CSA
GOST
UL
stupeň krytí IPIP20 čelní podle IEC 60529
použití ochranyTH podle IEC 60068-2-30
klimatická odolnostPodle IACS E10 vystavení vlhkému teplu
podle IEC 60947-1 Annex Q category D vystavení vlhkému teplu
dovolená teplota okolního vzduchu-40…60 °C
60…70 °C se snížením zatížení
pracovní nadmořská výška0...3000 m
požární odolnost850 °C podle IEC 60695-2-1
odolný proti působení plameneV1 podle UL 94
mechanická robustnostVibrace stykač vypnut (2 Gn, 5...300 Hz)
Vibrace stykač sepnut (4 Gn, 5...300 Hz)
Rázy stykač sepnut (15 Gn po dobu 11 ms)
Rázy stykač vypnut (10 Gn po dobu 11 ms)
výška122 mm
šířka55 mm
hloubka120 mm
hmotnost přístroje0,85 kg
