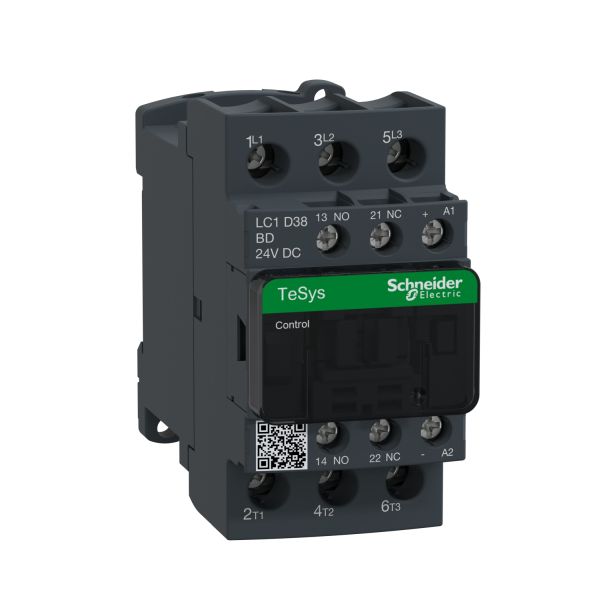

SCHNEIDER LC1D38BD Stykač 38A 1"Z" +1"V" 24VDC, s odruš.modulem

  • Akce
SCHNEIDER LC1D38BD Stykač 38A 1"Z" +1"V" 24VDC, s odruš.modulem
SCHNEIDER LC1D38BD Stykač 38A 1"Z" +1"V" 24VDC, s odruš.modulem
Ohodnotit produkt

SCHNEIDER LC1D38BD

SCHNEIDER LC1D38BD Stykač 38A 1"Z" +1"V" 24VDC, s odruš.modulem TeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 38 A/690 V AC-3 (18.5kW@400V). Poskytuje cívku 24 V DC s odrušovacím modulem, 1 Z + 1 V vestavěnými pomocnými kontakty (v zrcadlové certifikaci), připojení šroubovými svorkami. Pr... celý popis
Dostupnost
DO 3 PRACOVNÍCH DNŮ
2 475,00 Kč
/ ks
2 045,45 Kč
bez DPH
Číslo produktu:SCHNEIDER LC1D38BD
EAN kód:3389110359671
Výrobce:Schneider
  • Kompletní specifikace
  • Hodnocení 0
  • SCHNEIDER LC1D38BD Stykač 38A 1"Z" +1"V" 24VDC, s odruš.modulem
    SCHNEIDER LC1D38BD Stykač 38A 1"Z" +1"V" 24VDC, s odruš.modulem
    DO 3 PRACOVNÍCH DNŮ
    2 475,00 Kč
    / ks
    2 045,45 Kč bez DPH
Kompletní specifikace

SCHNEIDER LC1D38BD Stykač 38A 1"Z" +1"V" 24VDC, s odruš.modulem

TeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 38 A/690 V AC-3 (18.5kW@400V). Poskytuje cívku 24 V DC s odrušovacím modulem, 1 Z + 1 V vestavěnými pomocnými kontakty (v zrcadlové certifikaci), připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 45 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

PARAMETRY

Základní popis
řadaTeSys
TeSys Deca
výrobková řadaTeSys Deca
typ produktu nebo součástiStykač
označení přístrojeLC1D
použití stykačeOdporová zátěž
Ovládání motoru
kategorie použitíAC-4
AC-1
AC-3
AC-3e
popis pólů3P
[Ue] jmenovité pracovní napětíVýkonový obvod: <= 690 V AC 25...400 Hz
Výkonový obvod: <= 300 V DC
[Ie] jmenovitý pracovní proud50 A 60 °C) při <= 440 V AC AC-1 pro výkonový obvod
38 A 60 °C) při <= 440 V AC AC-3 pro výkonový obvod
38 A 60 °C) při <= 440 V AC AC-3e pro výkonový obvod
[Uc] control circuit voltage24 V DC
Doplňky
výkon motoru (kW)18,5 kW při 500 V AC 50/60 Hz (AC-3)
18,5 kW při 660...690 V AC 50/60 Hz (AC-3)
7,5 kW při 400 V AC 50/60 Hz (AC-4)
18,5 kW při 380...400 V AC 50/60 Hz (AC-3)
9 kW při 220...230 V AC 50/60 Hz (AC-3)
18,5 kW při 415...440 V AC 50/60 Hz (AC-3)
18,5 kW při 500 V AC 50/60 Hz (AC-3e)
18,5 kW při 660...690 V AC 50/60 Hz (AC-3e)
18,5 kW při 380...400 V AC 50/60 Hz (AC-3e)
9 kW při 220...230 V AC 50/60 Hz (AC-3e)
18,5 kW při 415...440 V AC 50/60 Hz (AC-3e)
výkon motoru HP (UL / CSA)10 hp při 230/240 V AC 50/60 Hz pro 3 fáze motory
10 hp při 200/208 V AC 50/60 Hz pro 3 fáze motory
5 hp při 240 V AC 50/60 Hz pro 1 fáz. motory
20 hp při 480 V AC 50/60 Hz pro 3 fáze motory
25 hp při 600 V AC 50/60 Hz pro 3 fáze motory
označení kompatibilityLC1D
složení sílových kontaktů pólu3 Z
kompatibilita kontaktuM4
Přední krytAno
[Ith] jmenovitý tepelný proud10 A při <60 °C pro signalizační obvod
50 A při <60 °C pro výkonový obvod
Irms jmen.zapínací proud140 A AC pro signalizační obvod podle IEC 60947-5-1
250 A DC pro signalizační obvod podle IEC 60947-5-1
550 A při 440 V pro výkonový obvod podle IEC 60947
jmenovitá vypínací schopnost550 A při 440 V pro výkonový obvod podle IEC 60947
[Icw] jmenovitý krátkodobý výdržný proud60 A při <40 °C - 10 min pro výkonový obvod
430 A při <40 °C - 1 s pro výkonový obvod
150 A při <40 °C - 1 min pro výkonový obvod
310 A při <40 °C - 10 s pro výkonový obvod
100 A - 1 s pro signalizační obvod
120 A - 500 ms pro signalizační obvod
140 A - 100 ms pro signalizační obvod
jmenovitý proud pojistky10 A gG pro signalizační obvod podle IEC 60947-5-1
63 A gG při <= 690 V koordinace typ 1 pro výkonový obvod
63 A gG při <= 690 V koordinace typ 2 pro výkonový obvod
průměrná impedance2 mΩ - Ith 50 A 50 Hz pro výkonový obvod
ztrátový výkon na pól5 W AC-1
3 W AC-3
3 W AC-3e
[Ui] jmenovité izolační napětíVýkonový obvod: 600 V CSA certifikováno
Výkonový obvod: 600 V UL certifikováno
Signalizační obvod: 690 V podle IEC 60947-1
Signalizační obvod: 600 V CSA certifikováno
Signalizační obvod: 600 V UL certifikováno
Výkonový obvod: 690 V podle IEC 60947-4-1
kategorie přepětíIII
stupeň znečištění3
[Uimp] jmenovité impulzní výdržné napětí6 kV podle IEC 60947
úroveň bezpečnosti a spolehlivostiB10d = 1369863 cykly stykač s jmenovitým zatížením podle EN/ISO 13849-1
B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1
mechanická životnost30 Mcyklů
elektrická životnost1,4 Mcyklů 50 A AC-1 při Ue <= 440 V
1,4 Mcyklů 38 A AC-3 při Ue <= 440 V
1,4 Mcyklů 38 A AC-3e při Ue <= 440 V
typ ovládacího obvoduDC standardní
provedení cívkyVestavěná obousměrná omezující odrušovací dioda
meze napětí ovl. obvodu0,1...0,25 Uc -40…70 °C odpadnutí DC
0,7...1,25 Uc -40…60 °C provozní DC
1 ... 1,25 Uc 60…70 °C provozní DC
spotřeba při přítahu (W)5,4 W 20 °C)
přídržný příkon ve W5,4 W při 20 °C
provozní doba16...24 ms vypínání
53,55...72,45 ms spínání
časová konstanta28 ms
maximální provozní rychlost3600 cyk/h při <60 °C
Připojení - svorkyŠroubové svorky ovládací obvod: 2 1…2,5 mm² - tuhost kabelu: ohebný s kabelovou koncovkou
Šroubové svorky ovládací obvod: 1 1…4 mm² - tuhost kabelu: ohebný bez kabelové koncovky
Šroubové svorky ovládací obvod: 2 1…4 mm² - tuhost kabelu: ohebný bez kabelové koncovky
Šroubové svorky ovládací obvod: 1 1…4 mm² - tuhost kabelu: ohebný s kabelovou koncovkou
Šroubové svorky ovládací obvod: 1 1…4 mm² - tuhost kabelu: pevný bez kabelové koncovky
Šroubové svorky ovládací obvod: 2 1…4 mm² - tuhost kabelu: pevný bez kabelové koncovky
Šroubové svorky výkonový obvod: 1 2,5…10 mm² - tuhost kabelu: ohebný bez kabelové koncovky
Šroubové svorky výkonový obvod: 2 2,5…10 mm² - tuhost kabelu: ohebný bez kabelové koncovky
Šroubové svorky výkonový obvod: 1 1…10 mm² - tuhost kabelu: ohebný s kabelovou koncovkou
Šroubové svorky výkonový obvod: 2 1,5…6 mm² - tuhost kabelu: ohebný s kabelovou koncovkou
Šroubové svorky výkonový obvod: 1 1,5…10 mm² - tuhost kabelu: pevný bez kabelové koncovky
Šroubové svorky výkonový obvod: 2 2,5…10 mm² - tuhost kabelu: pevný bez kabelové koncovky
kroutící momentOvládací obvod: 1,7 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm
Ovládací obvod: 1,7 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2
Výkonový obvod: 2,5 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm
Výkonový obvod: 2,5 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2
Ovládací obvod: 1,7 N.m - na šroubové svorky - pomocí šroubováku pozidriv No 2
Výkonový obvod: 2,5 N.m - na šroubové svorky - pomocí šroubováku pozidriv No 2
Složení pomocného kontaktu1 Z + 1 V
typ pomocných kontaktůTyp mechanicky svázané kontakty 1 Z + 1 V podle IEC 60947-5-1
typ zrcadlové kontakty 1 V podle IEC 60947-4-1
frekvence signalizačního obvodu25...400 Hz
minimální spínané napětí17 V pro signalizační obvod
minimální spínací proud5 mA pro signalizační obvod
izolační odpor> 10 MΩ pro signalizační obvod
nepřekrývající se čas1,5 ms při vypnutí mezi V a Z kontaktem
1,5 ms při zapnutí mezi V a Z kontaktem
upevněníDeska
Lišta
Prostředí
standardyCSA C22.2 č. 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1
certifikace výrobkůRINA
GOST
CSA
BV
DNV
LROS (Lloyds register of shipping)
UL
CCC
gL
stupeň krytí IPIP20 čelní podle IEC 60529
použití ochranyTH podle IEC 60068-2-30
klimatická odolnostPodle IACS E10 vystavení vlhkému teplu
podle IEC 60947-1 Annex Q category D vystavení vlhkému teplu
dovolená teplota okolního vzduchu-40…60 °C
60…70 °C se snížením zatížení
pracovní nadmořská výška0...3000 m
požární odolnost850 °C podle IEC 60695-2-1
odolný proti působení plameneV1 podle UL 94
mechanická robustnostVibrace stykač vypnut (2 Gn, 5...300 Hz)
Vibrace stykač sepnut (4 Gn, 5...300 Hz)
Rázy stykač sepnut (15 Gn po dobu 11 ms)
Rázy stykač vypnut (8 Gn po dobu 11 ms)
výška85 mm
šířka45 mm
hloubka101 mm
hmotnost přístroje0,54 kg
