  1. Úvod
  2. Schneider
  3. SCHNEIDER A9C30815 Impulzní relé LI 16A 1ZAP 1VYP 230V AC 50-60Hz 110V DC

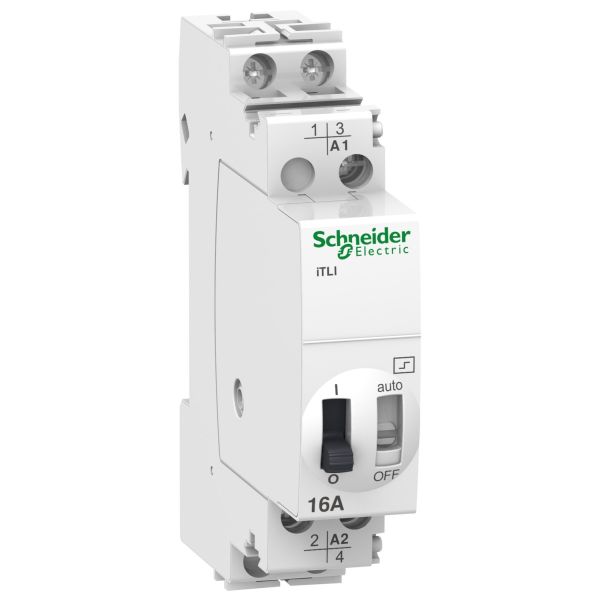

SCHNEIDER A9C30815 Impulzní relé LI 16A 1ZAP 1VYP 230V AC 50-60Hz 110V DC

    SCHNEIDER A9C30815 Impulzní relé LI 16A 1ZAP 1VYP 230V AC 50-60Hz 110V DC
    SCHNEIDER A9C30815 Impulzní relé LI 16A 1ZAP 1VYP 230V AC 50-60Hz 110V DC
    Ohodnotit produkt

    SCHNEIDER A9C30815

    SCHNEIDER A9C30815 Impulzní relé LI 16A 1ZAP 1VYP 230V AC 50-60Hz 110V DC Acti9 iTLi je modulární impulzní relé. Je to přepínací kontakt s 1 normálně otevřeným a 1 normálně blízkým kontaktem. Jmenovitý proud je 16 A, 24 V stř. až 250 V stř. a pracuje s výstupním napětím 230 V stř. až 240 V stř. nebo... celý popis
    Dostupnost
    DO 3 PRACOVNÍCH DNŮ
    1 196,00 Kč
    / ks
    988,43 Kč
    bez DPH
    Číslo produktu:SCHNEIDER A9C30815
    EAN kód:3606480091971
    Výrobce:Schneider
    • Kompletní specifikace
    • Hodnocení 0
    • SCHNEIDER A9C30815 Impulzní relé LI 16A 1ZAP 1VYP 230V AC 50-60Hz 110V DC
      SCHNEIDER A9C30815 Impulzní relé LI 16A 1ZAP 1VYP 230V AC 50-60Hz 110V DC
      DO 3 PRACOVNÍCH DNŮ
      1 196,00 Kč
      / ks
      988,43 Kč bez DPH
    Kompletní specifikace

    SCHNEIDER A9C30815 Impulzní relé LI 16A 1ZAP 1VYP 230V AC 50-60Hz 110V DC

    Acti9 iTLi je modulární impulzní relé. Je to přepínací kontakt s 1 normálně otevřeným a 1 normálně blízkým kontaktem. Jmenovitý proud je 16 A, 24 V stř. až 250 V stř. a pracuje s výstupním napětím 230 V stř. až 240 V stř. nebo 110 V ss. Elektrická životnost stoupne až na 200 000 cyklů pro AC-21 nebo 10 000 cyklů pro ACU-22. Spínací frekvence je 5 spínacích operací/min. nebo 100 spínacích operací/den. Trvání příkazu by mělo být mezi 50 ms a 1 s. Používá se hlavně pro aplikace ovládání osvětlení. Jmenovité izolační napětí Ui je 440 V AC. Impulzní výdržné napětí Uimp je 6 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Stupeň znečištění je 3. Kategorie přepětí je IV. Rozměry jsou (Š) 18 mm x (V) 84 mm x (H) 60 mm. Stupeň ochrany je IP20 A IP40 V BOXU. Provozní teplota je od -20 °C do 50 °C. Skladovací teplota je od -40 °C do 70 °C. Tento produkt je v souladu se standardem IEC/EN 60669-1 a IEC/EN 60669-2-2.

    PARAMETRY

    Základní popis
    řada produktůActi9
    označení výrobkuActi9 iTL
    typ produktu nebo součástiImpulzní relé
    označení přístrojeITLi
    použití zařízeníPřepínací relé
    Póly2P
    složení kontaktů1 Z + 1 V
    [In] jmenovitý proud16 A
    typ sítěAC
    [Uc] napětí ovládacího obvodu230...240 V AC 50/60 Hz
    110 V DC
    Doplňky
    frekvence sítě50/60 Hz
    [Ue] jmenovité pracovní napětí250 V AC 50/60 Hz
    typ ovládáníOdpojení cívky
    Dálkové a manuální ovládání
    typ ovládacího signáluImpulzní
    spínaná frekvence5 spínacích operací/min.
    100 spínacích operací/min.
    doba trvání impulzu50 ms...1 s
    typ dálkového ovládáníProsvětlené tlačítko 3 mA
    místní signalizaceON/OFF signalizace
    montážní režimPevná
    upevněníLišta DIN
    rozteč 9 mm2
    výška84 mm
    šířka18 mm
    hloubka60 mm
    elektrická životnostAC-21: 200000 cykly
    AC-22: 100000 cykly
    připojení - svorkyOvládací obvod: tunelové svorky 1 kabel(y) 0,5…4 mm² pevný
    Ovládací obvod: tunelové svorky 1 kabel(y) 0,5…4 mm² pevný s kabelovou koncovkou
    Ovládací obvod: tunelové svorky 1 kabel(y) 1…4 mm² ohebný
    Ovládací obvod: tunelové svorky 1 kabel(y) 1…4 mm² ohebný s koncovkou
    Výkonový obvod: tunelové svorky 1 kabel(y) 1,5…4 mm² pevný
    Výkonový obvod: tunelové svorky 1 kabel(y) 1,5…4 mm² pevný s kabelovou koncovkou
    Výkonový obvod: tunelové svorky 1 kabel(y) 1,5…4 mm² ohebný
    Výkonový obvod: tunelové svorky 1 kabel(y) 1,5…4 mm² ohebný s koncovkou
    délka odizolování vodiče11 mm
    kroutící moment1 N.m
    kompatibilní řadaActi 9 iATEt
    Acti 9 iATL4
    Acti 9 iATLc
    Acti 9 iATLc+s
    Acti 9 iATLm
    Acti 9 iATLs
    Acti 9 iATLz
    Acti 9 iETL iTL 16
    Acti 9 iATLc+c
    Acti 9 iATL24
    Prostředí
    NormyEN 669-1
    EN 669-2-2
    certifikace výrobkůCCC
    GOST
    značky kvalityCEBEC
    NF
    IMQ
    KEMA
    VDE
    úroveň hluku60 dB
    stupeň krytí IPIP20 (při vypnutí) podle IEC 60529
    IP40 (v rozváděči) podle IEC 60529
    Stupeň znečištění3
    Tropikalizace2
    relativní vlhkost95 % při 55 °C
    provozní teplota-20…50 °C
    teplota okolí pro uskladnění-40…70 °C
