  1. Úvod
  2. Schneider
  3. SCHNEIDER A9C30811 Impulzní relé L16A 1ZAP 230VAC 110VDC

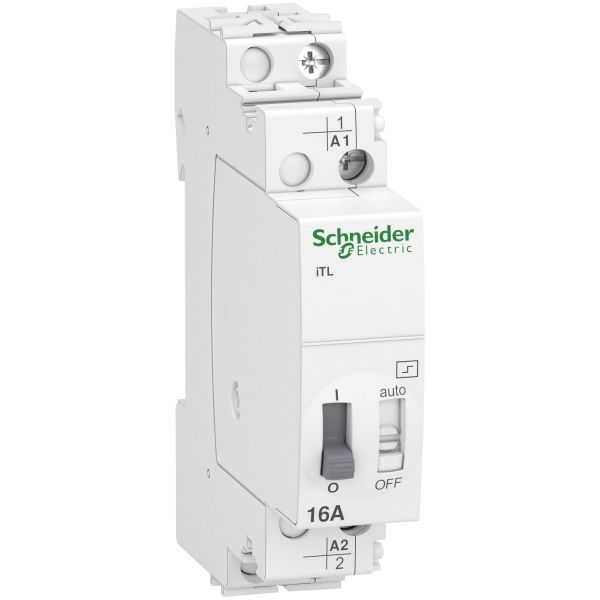

SCHNEIDER A9C30811 Impulzní relé L16A 1ZAP 230VAC 110VDC

    SCHNEIDER A9C30811 Impulzní relé L16A 1ZAP 230VAC 110VDC
    SCHNEIDER A9C30811 Impulzní relé L16A 1ZAP 230VAC 110VDC
    Ohodnotit produkt

    SCHNEIDER A9C30811

    SCHNEIDER A9C30811 Impulzní relé L16A 1ZAP 230VAC 110VDC Toto Acti9 iTL je modulární impulzní relé. Toto zařízení 1P má 1 normálně otevřený kontakt. Jmenovitý proud je 16 A, 24 V stř. až 250 V stř. a pracuje s výstupním napětím 230 V stř. až 240 V stř. nebo 110 V ss. Elektrická životnost stoupne až ... celý popis
    Dostupnost
    DO 3 PRACOVNÍCH DNŮ
    527,00 Kč
    / ks
    435,54 Kč
    bez DPH
    Číslo produktu:SCHNEIDER A9C30811
    EAN kód:3606480088957
    Výrobce:Schneider
    Kompletní specifikace

    SCHNEIDER A9C30811 Impulzní relé L16A 1ZAP 230VAC 110VDC

    Toto Acti9 iTL je modulární impulzní relé. Toto zařízení 1P má 1 normálně otevřený kontakt. Jmenovitý proud je 16 A, 24 V stř. až 250 V stř. a pracuje s výstupním napětím 230 V stř. až 240 V stř. nebo 110 V ss. Elektrická životnost stoupne až na 200 000 cyklů pro AC-21 nebo 10 000 cyklů pro ACU-22. Spínací frekvence je 5 spínacích operací/min. nebo 100 spínacích operací/den. Trvání příkazu by mělo být mezi 50 ms a 1 s. Používá se hlavně pro aplikace ovládání osvětlení. Jmenovité izolační napětí Ui je 440 V AC. Impulzní výdržné napětí Uimp je 6 kV. Provozní frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Stupeň znečištění je 3. Kategorie přepětí je IV. Rozměry jsou (Š) 18 mm x (V) 84 mm x (H) 60 mm. Stupeň ochrany je IP20 A IP40 V BOXU. Provozní teplota je od -20 °C do 50 °C. Skladovací teplota je od -40 °C do 70 °C. Tento produkt je v souladu se standardem IEC/EN 60669-1 a IEC/EN 60669-2-2.

    PARAMETRY:

    Základní popis
    řada produktůActi9
    označení výrobkuActi9 iTL
    typ produktu nebo součástiImpulzní relé
    označení přístrojeiTL
    použití zařízeníStandardní
    Póly1P
    složení kontaktů1 Z
    [In] jmenovitý proud16 A
    typ sítěAC
    [Uc] napětí ovládacího obvodu230...240 V AC 50/60 Hz
    110 V DC
    Doplňky
    frekvence sítě50/60 Hz
    [Ue] jmenovité pracovní napětí250 V AC 50/60 Hz
    typ ovládáníDálkové a manuální ovládání
    Odpojení cívky
    typ ovládacího signáluImpulzní
    spínaná frekvence100 spínacích operací/min.
    5 spínacích operací/min.
    doba trvání impulzu50 ms...1 s
    typ dálkového ovládáníProsvětlené tlačítko 3 mA
    místní signalizaceON/OFF signalizace
    montážní režimPevná
    upevněníLišta DIN
    rozteč 9 mm2
    výška84 mm
    šířka18 mm
    hloubka60 mm
    elektrická životnostAC-21: 200000 cykly
    AC-22: 100000 cykly
    připojení - svorkyOvládací obvod: tunelové svorky 1 kabel(y) 0,5…4 mm² pevný
    Ovládací obvod: tunelové svorky 1 kabel(y) 0,5…4 mm² pevný s kabelovou koncovkou
    Ovládací obvod: tunelové svorky 1 kabel(y) 1…4 mm² ohebný
    Ovládací obvod: tunelové svorky 1 kabel(y) 1…4 mm² ohebný s koncovkou
    Výkonový obvod: tunelové svorky 1 kabel(y) 1,5…4 mm² pevný
    Výkonový obvod: tunelové svorky 1 kabel(y) 1,5…4 mm² pevný s kabelovou koncovkou
    Výkonový obvod: tunelové svorky 1 kabel(y) 1,5…4 mm² ohebný
    Výkonový obvod: tunelové svorky 1 kabel(y) 1,5…4 mm² ohebný s koncovkou
    délka odizolování vodiče11 mm
    kroutící moment1 N.m
    kompatibilní řadaActi 9 iATEt
    Acti 9 iATL4
    Acti 9 iATLc
    Acti 9 iATLc+s
    Acti 9 iATLm
    Acti 9 iATLs
    Acti 9 iATLz
    Acti 9 iETL iTL 16
    Acti 9 iATLc+c
    Acti 9 iATL24
    Prostředí
    NormyEN 669-2-2
    EN 669-1
    certifikace výrobkůGOST
    značky kvalityNF
    VDE
    IMQ
    CEBEC
    KEMA
    úroveň hluku60 dB
    stupeň krytí IPIP20 (při vypnutí) podle IEC 60529
    IP40 (v rozváděči) podle IEC 60529
    Stupeň znečištění3
    Tropikalizace2
    relativní vlhkost95 % při 55 °C
    provozní teplota-20…50 °C
    teplota okolí pro uskladnění-40…70 °C
