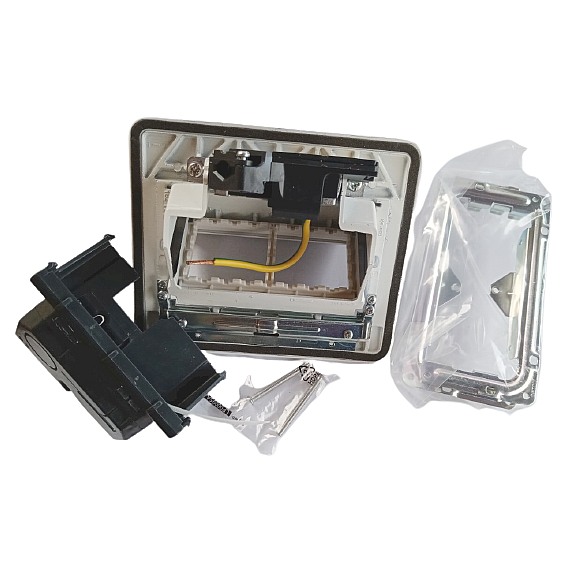

Legrand 654001 POPUP 4MOD+KIT Kompletní instalační sada výklopného zásuvkového rámečku do nábytku

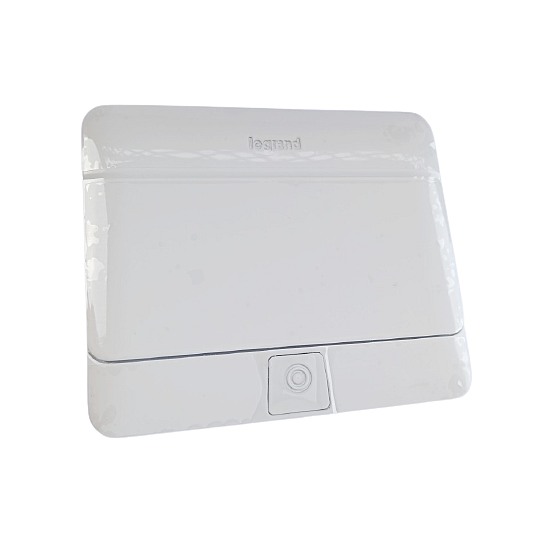

Výklopný zásuvkový rámeček lesklý bílý Legrand 654001 POPUP 4MOD+KIT je kompletní set instalační sady pro montáž do nábytku s instalačním rámečkem, stolu, učebny, kuchyňské linky.

Parametry
Barva: Lesklá bílá
Materiál: Hliník s bílým nátěrem
Délka: 142 mm
Šířka: 120 mm
Výška nad stolem: 5 mm
Tloušťka stolní desky 15 - 40 mm
Montážní otvor: 131 x 108 mm

Velikost 4M znamená možnost složení různých kombinací zásuvek do celkem 4 modulů

Instalace:
Stůl nebo zdvojená podlaha,tloušťka stolní desky nebo podlahy min. 15 mm, max. 40 mm.

Montáž kovových upevňovacích podpěr

Obě poloviny kovových podpěr umístíme skrz připravený montážní otvor na spodní stranu stolu s drápy proti stolu.
Pokud není výřez správně proveden, přišroubujte podpěru v rozích.

Montáž složeného kompletu POPUP vyklápěcích zásuvek do stolu

1) Vyskakovací instalace na upevňovací podpěry
2) Otevřete vyskakovací okno jediným a snadným stisknutím tlačítka (obrázky A a B). Poté pomocí dodaných šroubů upevněte vyskakovací kryt na podpěry (obrázek C)
3) Zatlačením na kryt zavřete vyskakovací okno
